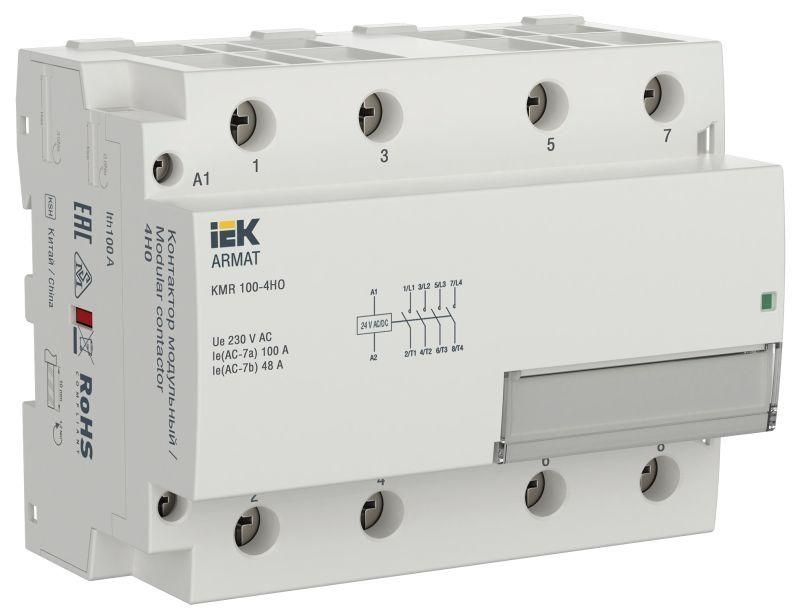

Контактор модульный KMR 100А 24В AC/DC 4НО ARMAT IEK AR-KMR20-100-40-024

Контактор модульный KMR 100А 24В AC/DC 4 нормально открытых контакта от бренда IEK (ИЭК) предназначен для надёжной коммутации нагрузок до 100 А в цепях освещения, отопления, двигателей и насосов. Модель ar-kmr20-100-40-024 совмещает высокую мощность, бесшумную работу и универсальное питание катушки - AC/DC - что делает её удобной для сложных автоматических систем.

Назначение и область применения

Контактор модульный KMR 100А 24В AC/DC 4 нормально открытых контакта используется для удалённого включения и выключения электрических нагрузок. Подходит для управления:

• Осветительными системами большой мощности;
• Обогревательными приборами и системами отопления;
• Асинхронными электродвигателями и насосами;
• Линиями питания на промышленных конвейерах и станках.

Работает в составе автоматизированных систем, где требуется частое переключение без механического воздействия. Универсальная катушка 24 В AC/DC позволяет использовать контактный элемент как в переменном, так и в постоянном токе - это особенно важно при работе с PLC, солнечными установками или аккумуляторными источниками.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать мощные нагрузки без перегрузки;
• Количество полюсов: 4 - управление четырьмя фазами одновременно;
• Количество НО контактов: 4 - все контакты замыкаются при подаче напряжения на катушку; в состоянии покоя они разомкнуты;
• Напряжение катушки: 24 В AC/DC - работает как от сети 24 В переменного тока, так и от источника постоянного тока;
• Номинальное напряжение силовой цепи: 400 В - рассчитан на использование в трёхфазных сетях до 400 В;
• Исполнение: нереверсивное - не предназначено для изменения направления вращения двигателя;
• Монтаж: на DIN-рейку шириной 35 мм - стандартный способ крепления в щитах;
• Количество модулей: 6 - занимает шесть стандартных модулей (по 17,5 мм каждый);
• Глубина монтажа: 68 мм - требует достаточного свободного пространства за рейкой;
• Степень защиты IP20: защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды - устанавливается внутри закрытых щитов;
• Подключение силовой цепи: винтовые зажимы - надёжное, проверенное соединение, допускающее многократное демонтажное обслуживание.

Совместимость и монтаж

Контактор модульный KMR 100А 24В AC/DC 4 нормально открытых контакта совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно вставить устройство в рейку и защёлкнуть до характерного щелчка. После этого затяните винты на входных и выходных клеммах силовой цепи - момент затяжки не регламентирован, но рекомендуется использовать отвёртку с пределом усилия около 0,5–0,7 Нм. Катушка подключается к двум выводам на передней панели - полярность не важна благодаря поддержке AC/DC.

Устройство не требует дополнительных комплектующих для базового функционирования. Однако можно дополнительно установить блоки вспомогательных контактов (если доступны в серии ARMAT) для сигнализации состояния или создания интерлоков.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления и коммутации. Серия ARMAT прошла сертификацию в рамках ЕАЭС и имеет декларацию о соответствии. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, однако не обеспечивает герметичность - поэтому запрещена установка во влажных помещениях, на улице или в местах с повышенной запылённостью без дополнительной защиты корпуса.

Преимущества

• Бесшумная работа катушки - отсутствие гудения и вибраций даже при длительной эксплуатации;
• Универсальный тип напряжения катушки (AC/DC) - снижает необходимость хранения нескольких видов контакторов;
• Высокая коммутационная способность - 100 А при 400 В позволяют работать с большинством промышленных нагрузок;
• Чёткая механика переключения - минимизация “зависания” контактов и арки;
• Простота диагностики - визуальный индикатор положения контактов отсутствует, но состояние легко определяется по наличию напряжения на катушке и измерению сопротивления между полюсами.

Ограничения применения

• Не подходит для реверсивных схем - нельзя применять для управления двигателями, которым нужно менять направление вращения;
• IP20 - не допускает установку вне закрытых щитов, в сырых, пыльных или агрессивных средах;
• Запрещено превышать номинальный ток 100 А - при перегрузке возможен свар контактов или повреждение катушки;
• Не предназначен для работы с импульсными нагрузками (например, светодиодные драйверы с высокими пусковыми токами) без предварительной проверки совместимости;
• Требуется минимальная глубина 68 мм - не подходит для узких щитов с ограниченным пространством.

Примеры использования

• Автоматическое включение теплого пола через терморегулятор с выходом 24 В DC;
• Управление насосом системы охлаждения в промышленном холодильном контуре;
• Коммутация светильников на производственной площадке через контроллер PLC;
• Переключение группы мощных нагревателей в системе воздушного отопления.

Практические советы

• При использовании с постоянным током (DC) убедитесь, что источник стабилен - скачки напряжения могут вызвать срабатывание при недостаточном уровне;
• Проверьте посадочный диаметр провода - винтовые зажимы рассчитаны на медные жилы сечением до 25 мм2;
• Для долговечности не включайте и не выключайте контактор чаще 120 раз в час - это предел для класса AС-1;
• Если планируете много таких контакторов - используйте одинаковые модели для упрощения запаса и обслуживания;
• При монтаже в щитах с плотной компоновкой учтите, что ar-kmr20-100-40-024 занимает 6 модулей - лучше заранее спроектировать расположение.
