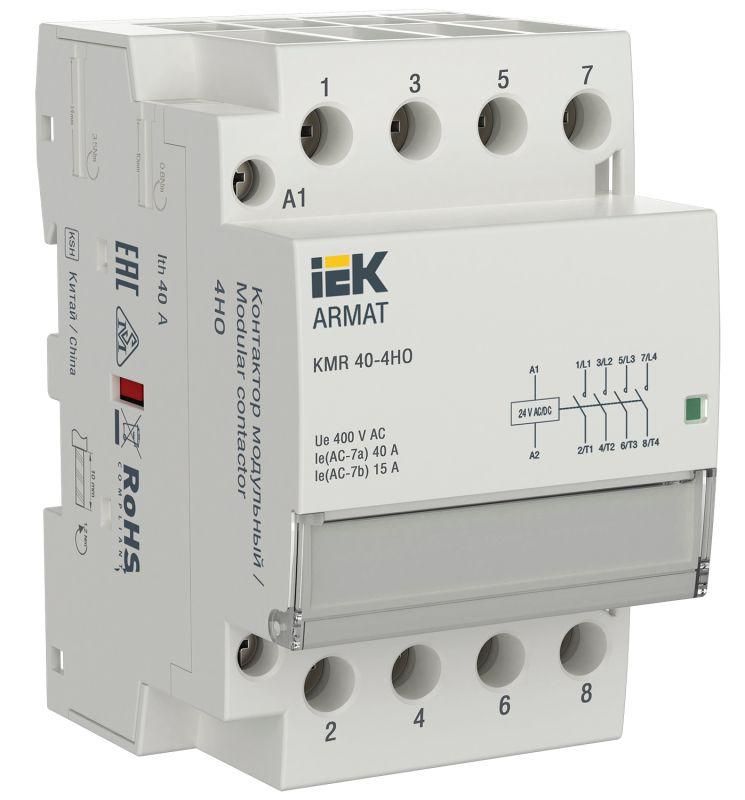

Контактор модульный ARMAT KMR 40А 24В AC/DC 4НО IEK (ИЭК) AR-KMR20-040-40-024

Контактор модульный KMR 40А 24В AC/DC 4НО от бренда IEK (ИЭК) предназначен для дистанционного включения и отключения нагрузок до 40 А в сетях переменного и постоянного тока. Артикул ar-kmr20-040-40-024 подходит для автоматизации систем освещения, отопления, насосов и малых электродвигателей, устанавливается на DIN-рейку.

Назначение и область применения

Контактор модульный KMR 40А 24В AC/DC 4НО используется для коммутации силовых цепей с помощью слаботочных сигналов управления. Подходит для управления: - светильниками и группами освещения; - тепловыми устройствами и системами отопления; - насосами, вентиляторами и другими двигателями мощностью до 10–12 кВт (при 380 В); - автоматическими линиями на заводах, в ЖКХ и объектах торговли.

Технические характеристики

• Номинальный рабочий ток: 40 А - способен выдерживать длительную нагрузку без перегрева;
• Число нормально замкнутых (НО) контактов: 4 - позволяют контролировать несколько цепей одновременно;
• Силовые полюса: 4 - обеспечивают коммутацию трёхфазной сети (L1, L2, L3 + N или PE);
• Напряжение катушки управления: 24 В AC/DC - совместимо с большинством PLC, реле и контроллеров;
• Номинальное напряжение силовой цепи: 400 В - рассчитан на работу в бытовой и промышленной сети 380 В;
• Монтаж: на DIN-рейку шириной 35 мм - стандартный способ установки в щитах;
• Занимаемое количество модулей: 3 - компактный размер, легко помещается в типовые шкафы;
• Подключение силовых проводов: винтовые зажимы - надёжное и проверенное решение;
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги;
• Глубина монтажа: 68 мм - требуется свободное пространство за щитом для правильной установки.

Совместимость и монтаж

Контактор модульный KMR 40А 24В AC/DC 4НО совместим с любыми DIN-рейками по ГОСТ Р МЭК 60715. Для монтажа достаточно зафиксировать его на рейке и затянуть винты подключения. Убедитесь, что сечение проводов соответствует требованиям: для 40 А рекомендуются медные жилы 6–10 мм2. Катушка работает как от переменного, так и от постоянного тока - это позволяет использовать её в системах с различными источниками управления, включая аккумуляторы и импульсные блоки питания. Дополнительные контакты можно подключить через внешние модули, если они доступны в линейке ARMAT.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Применяет класс изоляции II, обеспечивает безопасность при работе в условиях повышенной влажности внутри закрытых щитов. Отсутствие открытых токоведущих частей снижает риск поражения током. Однако IP20 не допускает использование вне герметичных корпусов - не устанавливайте его в сырых помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Универсальная катушка 24 В AC/DC - исключает необходимость подбора двух версий для разных систем управления;
• Бесшумная работа - не создаёт помех в чувствительных средах (например, больницах, офисах);
• Высокая механическая долговечность - рассчитана на десятки тысяч операций включения/выключения;
• Легкий доступ к контактам - удобно обслуживать и диагностировать без демонтажа всего щита;
• Работает при температуре от -25C до +60C - подходит для неотапливаемых помещений.

Ограничения применения

Не применяйте этот контактор для:

• Коммутации сверхтоков выше 40 А - возможен выход из строя;
• Цепей с высокой индуктивной составляющей (например, крупные трансформаторы) без дополнительных гашения дуги;
• Открытых площадок, уличных щитов, ванных комнат - IP20 недостаточно для защиты от влаги;
• Систем с частыми пусками более 120 раз в час - это сокращает срок службы контактов.

Примеры использования

• Автоматическое включение системы отопления по сигналу терморегулятора 24 В DC;
• Управление насосом в системе водоснабжения через PLC с выходом 24 В AC;
• Контроль группы LED-светильников в торговой точке с использованием таймера;
• Переключение режима работы вентилятора в HVAC-системе по команде с пульта.

Практические советы

• Выбирая контактор, всегда проверяйте соответствие напряжения катушки (24 В) вашему управляющему устройству - неверный уровень может повредить катушку;
• При подключении силовых проводов используйте наконечники - это предотвратит ослабление контакта после многократных нагревов;
• Для увеличения срока службы избегайте частых включений под нагрузкой - лучше применять твердотельные реле для частых циклов;
• При сборке щита учтите глубину монтажа 68 мм - не забудьте оставить место для проводов и других элементов;
• Если нужна сигнализация состояния - выбирайте модели с дополнительными вспомогательными контактами из той же серии ARMAT.
