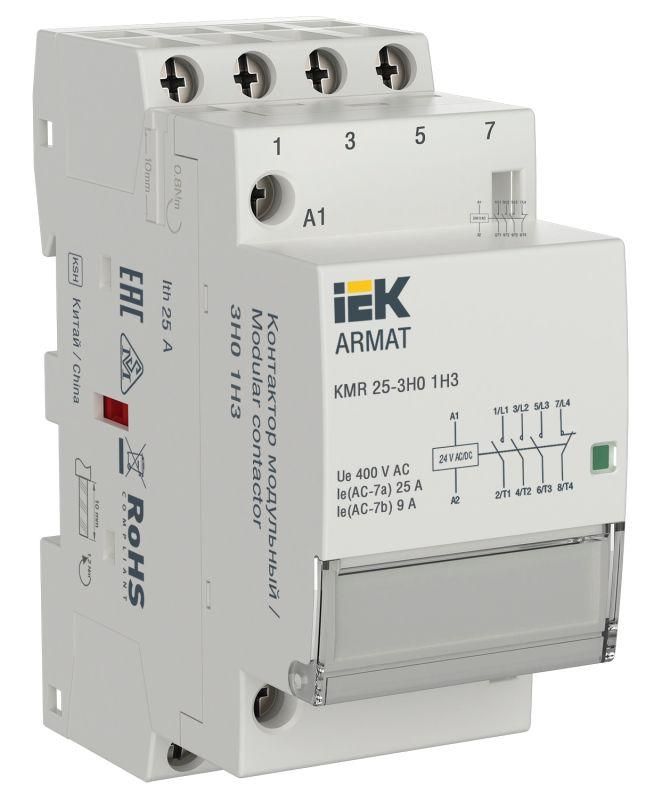

Контактор модульный KMR 25А 24В AC/DC 3НО 1НЗ ARMAT IEK AR-KMR20-025-31-024

Контактор модульный KMR 25А 24В AC/DC 3 нормально открытых 1 нормально закрытый от бренда IEK (ИЭК), артикул ar-kmr20-025-31-024, предназначен для автоматического включения и выключения нагрузок до 25 А в сетях переменного и постоянного тока. Устройство компактно, монтируется на DIN-рейку и подходит для систем управления освещением, отоплением, насосами и маломощными двигателями.

Назначение и область применения

Контактор модульный KMR 25А 24В AC/DC 3 нормально открытых 1 нормально закрытый используется для дистанционного управления электрическими нагрузками. Подходит для:

• Управление светильниками и группами освещения;
• Контроль работы тепловых насосов, котлов и систем отопления;
• Включение/выключение насосов, вентиляторов и других устройств мощностью до 10 кВт;
• Автоматизация технологических линий и оборудования с частыми циклами включения.

Работает в паре с терморегуляторами, таймерами, PLC и другими управляющими устройствами с выходом 24 В.

Технические характеристики

• Номинальный рабочий ток: 25 А - максимальный ток, который контактная группа способна коммутировать длительно;
• Напряжение цепи управления: 24 В AC/DC - катушка срабатывает как от переменного, так и от постоянного тока; совместима с большинством промышленных контроллеров;
• Номинальное рабочее напряжение силовой цепи: 400 В - допустимое напряжение в нагрузке, соответствует бытовой и промышленной сети 230–400 В;
• Контакты: 3 нормально открытых (NO) + 1 нормально закрытый (NC) - позволяют реализовать сложную логику управления, например, аварийное отключение;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, подходят для медных проводов сечением до 2,5 мм2;
• Монтаж: 2 модуля (35 мм) - занимает минимальное место на DIN-рейке;
• Глубина монтажа: 68 мм - важно учитывать при проектировании шкафа управления;
• Степень защиты IP20: защищён от прикосновений к токоведущим частям, но не от пыли и влаги - применяется только внутри закрытых щитов.

Совместимость и монтаж

Контактор модульный KMR 25А 24В AC/DC 3 нормально открытых 1 нормально закрытый совместим с любыми DIN-рейками стандарта EN 60715. Для установки достаточно защёлкнуть его на рейку и затянуть винты на входах и выходах. Обязательно соблюдайте полярность при подключении катушки - хотя она работает и на переменном, и на постоянном токе, переполюсовка не повредит устройству, но может вызвать некорректную работу в схемах с диодами или фильтрами.

Подключаемые провода: жилы сечением 0,5–2,5 мм2. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицирован для использования в промышленных и коммерческих объектах. Отсутствие механического гудения и вибрации обеспечивает безопасную работу вблизи чувствительного оборудования и в помещениях с повышенными требованиями к уровню шума.

Преимущества

• Универсальная катушка 24 В AC/DC - позволяет использовать один тип контактора в системах с разными источниками управления;
• Чёткая коммутация без “залипания” - благодаря качественным материалам контактов и оптимальному усилию пружины;
• Низкий уровень шума - идеален для офисов, жилых помещений, медицинских учреждений;
• Высокая долговечность - рассчитан на более чем 1 млн операций при номинальной нагрузке;
• Легко диагностируется - положение контактов видно через прозрачный корпус.

Ограничения применения

• Не предназначена для коммутации светодиодных нагрузок с высоким импульсным током - возможны пробои контактов;
• IP20 не допускает использование вне электрощита - даже капли воды или пыль могут вывести из строя;
• Не рекомендован для частых пусков двигателей с высоким моментом (например, компрессоров) - лучше выбрать контактор с классом применения АС-3;
• Максимальная температура окружающей среды - +40 C; при более высоких значениях требуется снижение нагрузки.

Примеры использования

• В системе отопления: управление циркуляционным насосом по сигналу с термостата 24 В;
• На производстве: включение конвейера после срабатывания датчика наличия изделия;
• В торговом центре: автоматическое включение подсветки в зонах по расписанию через PLC;
• В жилом доме: управление теплым полом через умный дом с интерфейсом 24 В DC.

Практические советы

• Выбирая между 24 В AC и DC - предпочтите DC, если система уже использует преобразователи постоянного тока (например, от солнечных панелей);
• При использовании нескольких контакторов KMR 25А 24В AC/DC 3 нормально открытых 1 нормально закрытый в одном шкафу - оставьте минимум 10 мм свободного пространства между ними для лучшего теплоотвода;
• Для защиты от скачков напряжения в цепи управления - установите варистор или RC-цепочку параллельно катушке;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной работе - особенно при коммутации индуктивных нагрузок.
