Модульные контакторы 25А, 1 NO + 1NC, Переключатель Авто-Вкл-Выкл Механический индикатор Светодиод, Контакты AgSnO2 - 22.32.0.024.4540 FINDER 223200244540

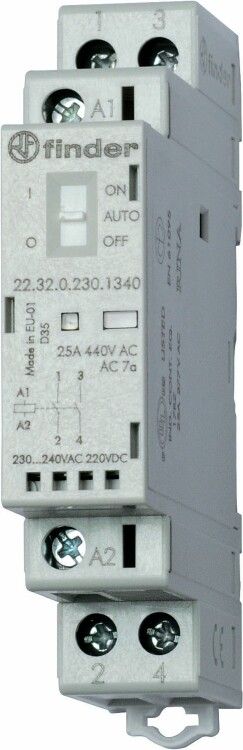

Модульный контактор Finder 22.32.0.024.4540 - устройство для автоматического включения и выключения нагрузки до 25 А с управлением от сети 24 В AC/DC. Подходит для установки на DIN-рейку в распределительных щитах, где требуется надёжное коммутирование с индикацией состояния и механическим переключателем.

Назначение и область применения

Модульный контактор Finder 22.32.0.024.4540 используется для дистанционного управления электроприборами средней мощности: нагревательными элементами, насосами, вентиляторами, светильниками и другим оборудованием. Контактор применяется в системах автоматизации, промышленном оборудовании, бытовых и коммерческих щитах. Управление осуществляется через слаботочную цепь 24 В - это позволяет безопасно интегрировать его в системы на базе PLC, реле времени или кнопочных постов.

Технические характеристики

• Номинальный ток: 25 А (при 250 В AC, класс AC-1)
• Напряжение катушки управления: 24 В AC/DC - работает как от переменного, так и от постоянного тока
• Количество силовых полюсов: 2
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ), материал - серебро с оксидом олова (AgSnO₂), устойчивы к дуге и износу
• Подключение силовых проводов: винтовые зажимы, максимальное сечение кабеля - 25 мм2
• Ширина корпуса: 17,5 мм (1 модуль)
• Глубина монтажа: 60,8 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25 C до +40 C
• Катушка: бесшумная, с встроенным варистором для гашения импульсов напряжения
• Норматив: EN 61095-2009

Совместимость и монтаж

Контактор Finder 22.32.0.024.4540 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть заднюю часть корпуса на рейке - фиксация надёжная, без инструментов. Подключить силовые провода можно винтовыми зажимами: вход и выход каждого полюса расположены с двух сторон. Управляющая катушка подключается к двум контактам на передней панели - полярность не важна, так как катушка совместима с AC и DC. Механический переключатель «Авто–Вкл–Выкл» позволяет вручную перевести контактор в положение «Вкл» даже при отсутствии питания катушки - удобно для диагностики и обслуживания.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к модульным контакторам. Встроенная защита варистором предотвращает повреждение управляющей цепи от скачков напряжения при отключении катушки. Наличие механического индикатора и светодиода позволяет визуально определить состояние контакта - включено/выключено - даже при плохом освещении. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени.

Преимущества

• Работает от 24 В AC и DC - универсальность для различных систем управления
• Контакты AgSnO₂ обеспечивают долгий срок службы при высоких токах и частых включениях
• Механический переключатель даёт возможность ручного управления без внешнего сигнала
• Светодиодная индикация и визуальный статус контакта упрощают диагностику
• Бесшумная работа катушки - важно для помещений с повышенными требованиями к уровню шума
• Компактный формат (1 модуль) экономит место в щите

Ограничения применения

• Степень защиты IP20 исключает применение во влажных, пыльных или наружных условиях - не подходит для улицы, цехов с брызгами или технологической пылью
• Не предназначен для работы с реактивной нагрузкой выше 2000 Вт (например, мощные двигатели без пускателей)
• Не имеет функции реверса - нельзя использовать для изменения направления вращения двигателей
• Максимальное сечение кабеля 25 мм2 - не подходит для больших токов (>25 А) или промышленных линий с высокими пусковыми токами

Примеры использования

• Автоматизация теплого пола: управление нагревательными матами через терморегулятор 24 В
• Вентиляция в серверной: включение вытяжных вентиляторов по сигналу от контроллера
• Освещение в торговом зале: включение люминесцентных или LED-светильников суммарной мощностью до 2000 Вт
• Система аварийного отключения: отключение оборудования при срабатывании датчиков безопасности

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (24 В) и тип тока (AC/DC) вашей управляющей цепи - неверное питание приведёт к отказу контактора
• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредите зажим
• Используйте клеммы с наконечниками (нельзя вставлять голые жилы) - особенно при сечении более 10 мм2
• Если контактор установлен рядом с чувствительной аппаратурой, убедитесь, что он не создаёт помех - варистор уже есть, но при частых включениях возможны ЭМИ
• При замене аналогичного устройства - учтите глубину монтажа (60,8 мм): возможно, потребуется перестановка соседних модулей
