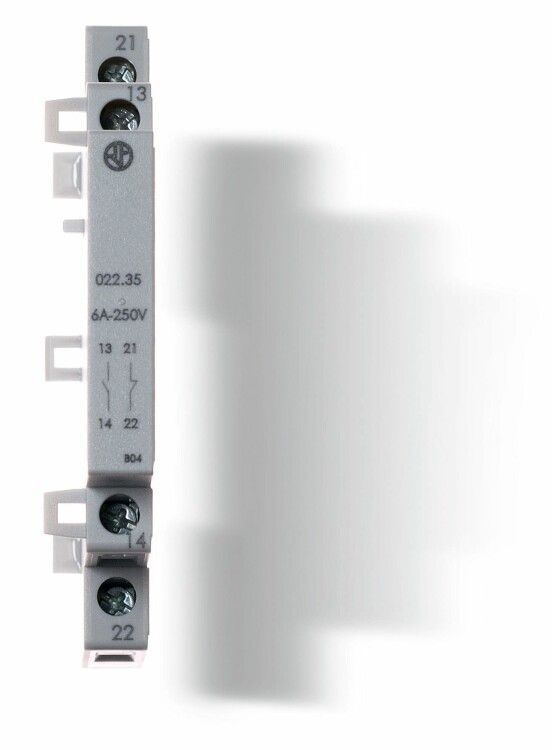

Модуль дополнительных контактов 22.32 22.34 1NO+1NC 6А FINDER 02235

Модуль дополнительных контактов Finder 02235 предназначен для расширения функциональности контактного оборудования - позволяет добавить один нормально-открытый и один нормально-замкнутый контакт к контактору или реле. Подходит для систем автоматизации, где требуется передача сигналов состояния или управление вторичными цепями.

Назначение и область применения

Модуль дополнительных контактов Finder 02235 используется для создания дополнительных коммутируемых цепей в системах управления. Он устанавливается поверх уже смонтированного контактора или реле и не требует внешнего питания - работает за счет сигнала от основного устройства. Применяется в промышленной автоматике: станках, конвейерах, системах освещения, HVAC, панелях управления.

Технические характеристики

• Номинальный ток: 6 А - способен коммутировать нагрузки до 6 ампер в цепях переменного тока;
• Номинальное напряжение: 230 В - рассчитан на работу в сетях с напряжением до 230 В переменного тока;
• Тип контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ) - обеспечивает гибкую логику управления;
• Род тока управления: переменный (AC) - совместим только с устройствами, работающими от сети переменного тока;
• Степень защиты IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен; не предназначен для влажных или запылённых сред вне шкафа;
• Диапазон температур: от -40 до +70 C - выдерживает экстремальные условия внутри электрических шкафов;
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к воздействию окружающей среды в пределах IP20;
• Климатическое исполнение УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с повышенной влажностью;
• Цвет: серый - соответствует стандартному цвету комплектующих серии Finder 22;
• Нормативные требования: EN 60669-1, EN 60669-2-1 - соответствие европейским стандартам безопасности для коммутационных аппаратов.

Совместимость и монтаж

Модуль Finder 02235 совместим только с контактными устройствами серии Finder 22, имеющими специальный фиксирующий механизм для установки дополнительных контактов. Монтаж осуществляется на DIN-рейку шириной 35 мм через защёлки на корпусе - не требует инструментов. После установки на контактор он механически соединяется с его приводом и срабатывает одновременно с главным контактом. Ширина модуля не указана, так как он является дополнением к базовому устройству и не влияет на шаг монтажа.

Безопасность и стандарты

Модуль соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность и надёжность коммутационных устройств. Сертифицирован для использования в контролируемых промышленных средах. Отсутствуют средства защиты от перегрузки или короткого замыкания - эти функции обеспечиваются внешними устройствами (например, автоматическими выключателями).

Преимущества

• Не требует внешнего питания - работает исключительно за счёт механической связи с основным контактором;
• Простая установка - легко фиксируется на контакторах серии Finder 22 без сверления или проводки;
• Гибкая логика управления - наличие НО и НЗ контакта позволяет реализовать различные сценарии контроля состояния;
• Высокая надёжность - контакты выполнены из медных сплавов с покрытием, устойчивым к окислению;
• Поддержка широкого температурного диапазона - сохраняет работоспособность даже в неотапливаемых помещениях зимой.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 230 В;
• Защита IP20 не допускает использование во влажных, пыльных или наружных условиях - обязательно помещение в закрытый электрощит;
• Совместим только с контактными устройствами серии Finder 22 - не подходит для других брендов или моделей;
• Не имеет встроенной защиты от перегрузки - необходимо использовать внешние автоматы или предохранители;
• Не содержит контактов сигнализации неисправности - нельзя использовать для диагностики отказов контактора.

Примеры использования

• Индикация включения насоса: НО-контакт замыкается при активации контактора - включает сигнальную лампу;
• Блокировка другого устройства: НЗ-контакт размыкается при старте двигателя - отключает пусковую кнопку;
• Передача сигнала в PLC: оба контакта используются для опроса состояния реле в системе автоматизации;
• Обеспечение взаимоблокировки двух двигателей: один модуль на каждом контакторе гарантирует, что второй не включится при работе первого.

Практические советы

• Перед установкой проверьте, чтобы контактор имел место для монтажа модуля - некоторые модели серии Finder 22 имеют только одну сторону для дополнений;
• Не используйте этот модуль для управления мощными нагрузками выше 6 А - риск подплавления контактов;
• При сборке щита учтите, что модуль увеличивает высоту установленного контактора - предусмотрите свободное пространство сверху;
• Для долговечности рекомендуется периодически проверять состояние контактов при плановом обслуживании - особенно в средах с частыми включениями;
• Артикул 02235 всегда заказывается в паре с конкретным контактором Finder 22 - они не работают автономно.
