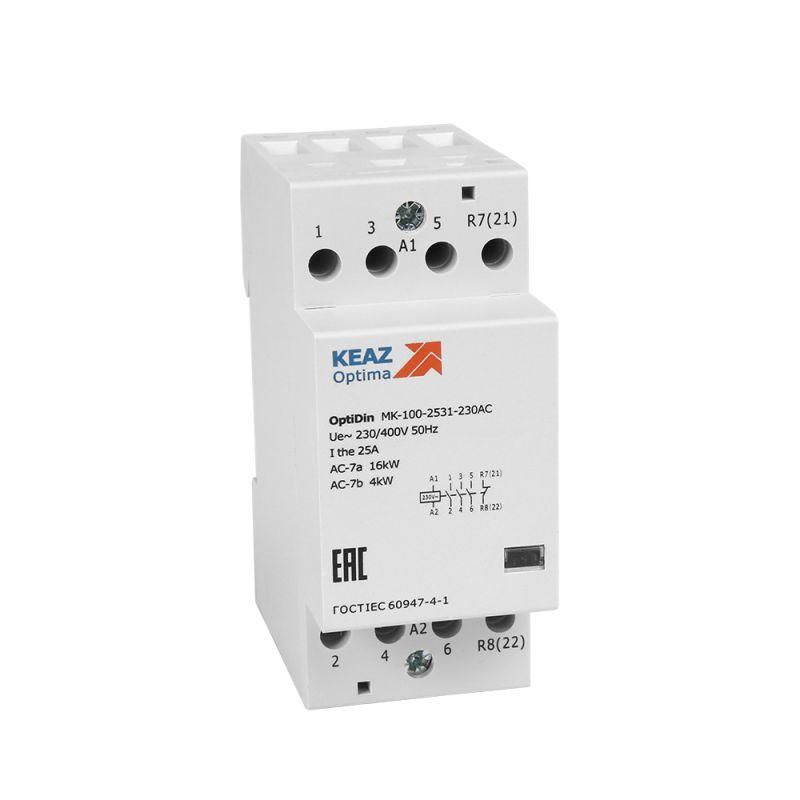

Контактор модульный OptiDin MK-100-2511-24АС (КЭАЗ) | 321146 КЭАЗ

Контактор модульный 24В AC НО НЗ 25А OptiDin MK-100-2511-24AC КЭАЗ - устройство для дистанционного включения и отключения электрических цепей с током до 25 А, предназначенное для установки на DIN-рейку. Подходит для автоматизации систем управления, где требуется надёжное переключение с малым уровнем шума и низким потреблением энергии.

Назначение и область применения

Контактор модульный 24В AC НО НЗ 25А OptiDin MK-100-2511-24AC КЭАЗ используется для коммутации нагрузок в системах автоматического управления: промышленные станки, конвейеры, системы освещения, тепловые насосы, вентиляция. Управление осуществляется через слаботочную цепь 24 В переменного тока, что позволяет безопасно интегрировать его в PLC-системы, реле времени и другие контроллеры. Применяется там, где важна долговечность, тихая работа и компактность.

Технические характеристики

• Номинальное напряжение управления: 24 В AC (работает также на 48, 110, 230 В AC - см. раздел «Ограничения»)
• Номинальный ток главных контактов: 25 А
• Число силовых полюсов: 2
• Контакты: 1 нормально открытый (НО), 1 нормально замкнутый (НЗ)
• Потребляемая мощность катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не предназначена для влаги и пыли)
• Максимальная нагрузка люминесцентными лампами: 14 В·А
• Категория применения: AC-7 (для коммутации индуктивных нагрузок, таких как светильники с балластом)
• Габариты: 1 модуль (17,5 мм), глубина монтажа 56 мм
• Рабочая температура: от –40 C до +60 C
• Материал корпуса: термостойкий пластик
• Тип подключения: винтовые зажимы
• Уровень шума при работе: менее 15 дБ

Совместимость и монтаж

Контактор модульный 24В AC НО НЗ 25А OptiDin MK-100-2511-24AC КЭАЗ монтируется на стандартную DIN-рейку типа TS35. Установка занимает несколько секунд - достаточно защёлкнуть устройство на рейке. Для подключения используйте провода сечением до 2,5 мм2. Винтовые зажимы обеспечивают надёжный контакт без необходимости специальных инструментов. На передней панели есть визуальный индикатор положения контактов - он показывает, включён ли контактор. Дополнительно можно установить вспомогательные элементы: кнопки, фланцы, сигнализацию - все совместимы с конструкцией OptiDin.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Категория применения AC-7 указывает на соответствие нормам для коммутации осветительных нагрузок. Материалы корпуса самозатухающие, что снижает риск распространения пламени. Защита IP20 исключает использование в условиях повышенной влажности, пыли или на улице - для этих целей требуются устройства с более высокой степенью защиты.

Преимущества

• Низкое энергопотребление катушки - экономия до 30 % по сравнению с классическими аналогами
• Шум менее 15 дБ - идеален для помещений с чувствительностью к шуму (офисы, жилые зоны рядом с щитовыми)
• Двойной разрыв контактов - повышает износостойкость и надёжность при отключении
• Композитные материалы контактов - позволяют коммутировать больше ламп, чем у конкурентов, особенно при частых включениях
• Визуальная индикация - сразу видно состояние контакта без тестера
• Работа в широком диапазоне температур - подходит для холодных складов и нагреваемых щитовых

Ограничения применения

Контактор модульный 24В AC НО НЗ 25А OptiDin MK-100-2511-24AC КЭАЗ нельзя использовать в следующих случаях:

• Для постоянного тока - работает только с переменным током (AC)
• В средах с высокой влажностью, пылью или агрессивными газами - IP20 не обеспечивает защиту
• При нагрузках выше 25 А - возможен перегрев и выход из строя
• Не рекомендован для частых включений свыше 1200 раз в час - это превышает заявленные механические ресурс
• Напряжение управления должно быть именно переменным - при подаче постоянного тока (DC) контактор не сработает

Примеры использования

• Автоматическое управление освещением в производственных помещениях через PLC
• Переключение группы LED- и люминесцентных светильников в офисном комплексе
• Управление вентиляторами и воздушными клапанами в системах кондиционирования
• Подключение нагревательных элементов в термокамерах с регулировкой по таймеру
• Системы аварийного отключения оборудования при сбое в сети управления

Практические советы

• При подборе контактора проверьте, чтобы напряжение управления совпадало с вашей системой - хотя опция 24/48/110/230 В AC доступна, конкретная модель (MK-100-2511-24AC) рассчитана только на 24 В AC
• Для длительной работы в условиях частых включений - убедитесь, что нагрузка не превышает 14 В·А для люминесцентных ламп
• При монтаже в плотно заполненной щитовой - учтите глубину 56 мм, чтобы не задеть соседние устройства
• Не затягивайте винты слишком сильно - это может повредить медные контакты внутри
• Для контроля состояния в реальном времени - подключите индикатор к вспомогательному контакту НО или НЗ
