Модульные контакторы 25А, 2 NC, Механический индикатор + Светодиод, Контакты AgSnO2 - 22.32.0.024.4420 FINDER 223200244420

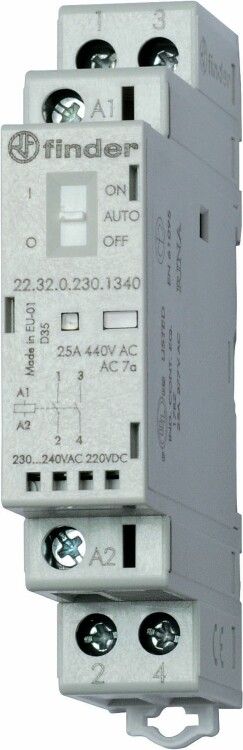

Контактор модульный Finder 22.32.0.024.4420 - это компактное устройство для коммутации нагрузок до 25 А в цепях переменного и постоянного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надёжность и контроль состояния через визуальные индикаторы.

Назначение и область применения

Контактор модульный Finder 22.32.0.024.4420 предназначен для удалённого включения и отключения электрических нагрузок. Он используется в системах управления: промышленными станками, конвейерами, освещением, нагревательными элементами и другим оборудованием, требующим частого переключения. Благодаря двум нормально замкнутым контактам идеально подходит для сценариев, где требуется безопасное отключение - например, аварийная остановка или блокировка работы при сбое.

Технические характеристики

• Номинальный ток: 25 А (при 250 В AC, класс AC-1)
• Напряжение катушки управления: 24 В AC/DC - работает как от переменного, так и от постоянного тока
• Количество силовых полюсов: 2
• Количество НЗ контактов: 2 (нормально замкнутые)
• Тип контактов: серебро-оксид олова (AgSnO₂) - устойчивы к дуге, долговечны при высоких токах
• Степень защиты: IP20 - защищает от прикосновений пальцами и твёрдыми предметами >12,5 мм, не защищён от воды
• Подключение силовых цепей: винтовые зажимы, максимальное сечение кабеля - 25 мм2
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Ширина: 17,5 мм (1 модуль)
• Глубина монтажа: 60,8 мм
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, допускает колебания температур и влажности
• Катушка: бесшумная, с встроенной защитой от импульсных перенапряжений (варистор)
• Индикация: механический индикатор положения контактов + светодиодный индикатор включения катушки
• Норматив: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22.32.0.024.4420 монтируется на стандартную DIN-рейку типа TS35. Ширина 17,5 мм позволяет установить до 5 таких контакторов на одном метре рейки. Для подключения используйте винтовые зажимы - затягивайте кабели усилием, соответствующим сечению (до 25 мм2), чтобы избежать перегрева. Катушка подключается к цепи управления: провода можно подсоединять прямо к верхним клеммам. Монтаж возможен в щитах с минимальной глубиной 65 мм.

Безопасность и стандарты

Устройство соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к модульным контакторам. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не предназначена для использования во влажных средах или на улице. Встроенная защита варистором предотвращает повреждение катушки от скачков напряжения в сети управления.

Преимущества

• Работает от 24 В AC и DC - гибкость в проектировании цепей управления
• Контакты AgSnO₂ обеспечивают длительный срок службы даже при частых включениях
• Два индикатора - механический показывает физическое состояние контактов, LED - активацию катушки; удобно для диагностики
• Бесшумная работа катушки - снижает уровень шума в помещении
• Компактный форм-фактор - экономия места в распределительных щитах
• Поддерживает нагрузку до 2000 Вт - подходит для ламп, ТЭНов, малых двигателей

Ограничения применения

• Не применяется в условиях повышенной влажности, запылённости или на открытом воздухе - IP20 недостаточен для таких сред
• Не предназначен для реверсирования двигателя - только нереверсивное исполнение
• Максимальное сечение кабеля - 25 мм2; использование более толстых проводов невозможно
• Не рекомендуется для частых включений при токе выше 25 А - риск оплавления контактов
• Не совместим с системами, требующими IP65/IP67 - нужна внешняя герметизация

Примеры использования

• Автоматическая система освещения: выключение света при срабатывании датчика движения
• Защита насоса: отключение при перегрузке через реле давления
• Контроль нагревателя: управление ТЭНом в термокамере через PLC
• Система безопасности: принудительное отключение станка при открывании ограждения
• Цепи управления в щитах с несколькими модульными устройствами - легко интегрируется в сборку

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (24 В AC/DC) вашей системе управления - неверное питание вызовет отказ или выход из строя
• При использовании в цепях с индуктивной нагрузкой (например, катушки реле) дополнительно установите RC-цепочку или варистор на входе, если он ещё не встроен
• Обязательно соблюдайте посадочный размер: глубина 60,8 мм требует минимум 65 мм свободного пространства в щите
• Используйте кабель с жилами из меди - алюминий не рекомендован для винтовых зажимов этого типа
• Светодиодный индикатор горит при наличии напряжения на катушке - если он не светится, проверьте цепь управления, а не сам контактор
• При необходимости расширения функционала - возможно подключение дополнительных блоков (блокировочные контакты, время задержки), так как устройство совместимо с дополнительной комплектацией
