Контактор модульный ST-25-20/24 - EA13.001.006 Евроавтоматика

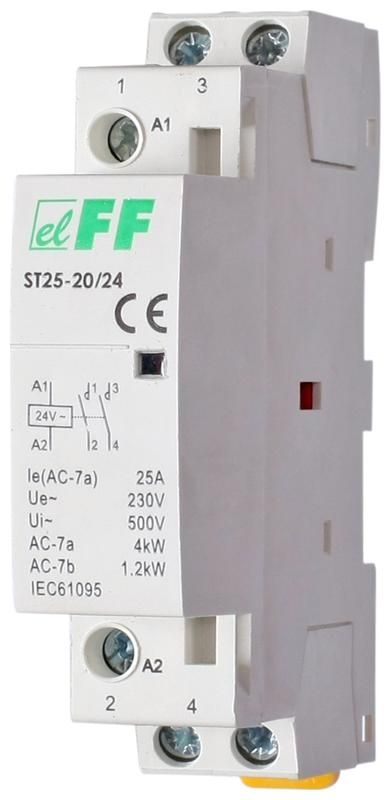

Контактор модульный ST25-20/24 от Евроавтоматика - устройство для дистанционного включения и отключения электрических цепей с током до 25 А, управляемое сигналом 24 В переменного тока. Подходит для установки на DIN-рейку в распределительных щитах, где требуется надёжное коммутирование нагрузок средней мощности.

Назначение и область применения

Контактор модульный ST25-20/24 предназначен для частого включения и отключения электрических цепей с высокой нагрузкой - например, двигателей, нагревательных элементов, освещения или насосов. Управление осуществляется через слаботочную цепь 24 В AC, что позволяет использовать его в системах автоматизации с PLC, терморегуляторами или кнопочными пунктами управления. Применяется в промышленном оборудовании, конвейерах, вентиляционных системах и других устройствах, требующих удалённого управления силовой частью.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузки до 1550 В·А, соответствует классической мощности двигателя до 1,3 кВт.
• Род тока: Переменный (AC) - работает исключительно с сетью переменного тока, не совместим с постоянным током.
• Напряжение катушки: 24 В AC - управляющее напряжение безопасно для оператора и легко реализуется через трансформаторы или импульсные блоки питания.
• Количество контактов: 2 нормально-открытых (2 NO) - замыкаются при подаче напряжения на катушку, размыкаются при её отключении.
• Силовые полюса: 2 - каждый контакт рассчитан на работу с фазой, подходят для однофазных цепей или двухполюсного управления трёхфазной нагрузкой.
• Степень защиты: IP20 - защищает от доступа пальцами и крупных предметов, но не герметичен; не предназначена для влажных или запылённых сред вне шкафа.
• Монтаж: 1 модуль, на DIN-рейку - занимает минимальное место в щите, удобен для компактной сборки.
• Глубина монтажа: 65 мм - необходимо учитывать свободное пространство за рейкой при проектировании корпуса.
• Температурный режим: от -25C до +50C - допустимый диапазон для помещений с контролируемым микроклиматом, не рекомендован для улицы или необогреваемых зданий зимой.
• Индикация состояния: механический красный флажок - визуальный показатель активного состояния, виден даже издалека.
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение, требуют периодического контроля затяжки.
• Исполнение: нереверсивное - не имеет функции изменения направления вращения , применяется только для одностороннего управления.
• Климатическое исполнение: УХЛ4 - рассчитан на использование в помещениях с умеренным климатом, возможны колебания влажности и температуры, но без конденсации воды внутри.

Совместимость и монтаж

Контактор ST25-20/24 совместим со всеми типами стандартных DIN-реек шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке путём защёлкивания - никаких дополнительных креплений не требуется. Клеммы для силовых проводов и управляющей катушки расположены спереди, позволяют подключить жилы сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки: L/N должны соответствовать маркировке на корпусе. Нельзя подключать питание выше 24 В AC - это повредит катушку. Монтаж выполняйте только при отключенном питании!

Безопасность и стандарты

Контактор модульный ST25-20/24 соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. Индикация состояния и механическая фиксация контактов снижают риск случайного включения. Однако из-за степени защиты IP20 он не может использоваться во влажных, пыльных или взрывоопасных зонах. Все работы с подключением должны выполнять лица с квалификацией по электробезопасности не ниже II группы.

Преимущества

• Высокий ресурс переключений благодаря качественной катушке и медным контактам.
• Чёткая визуальная индикация - красный флажок сразу показывает, включено ли устройство.
• Минимальная глубина (65 мм) экономит место в щитах, особенно важна при плотной компоновке.
• Простота замены - можно демонтировать и установить новый аналог без переделки проводки.
• Низкое энергопотребление катушки - всего несколько ватт, не создаёт лишнюю тепловую нагрузку.

Ограничения применения

• Не влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от брызг, пара или пыли.
• Запрещено применять с постоянным током - катушка сгорит при попытке подачи DC.
• Не подходит для частотного регулирования или плавного пуска - только дискретное включение/выключение.
• Не используется в качестве главного рубильника - не имеет отключающего органа для обслуживания всей цепи.
• Работает только в пределах температуры от -25C до +50C - при более низких температурах возможно увеличение времени срабатывания.

Примеры использования

• Управление бытовым насосом в системе водоснабжения через термостат.
• Включение кондиционера или обогревателя по команде от системы автоматизации.
• Коммутирование светового оборудования в цеху по графику с помощью таймера.
• Управление воздушным компрессором через PLC с интерфейсом Modbus.
• Автоматический запуск вентилятора после достижения заданной температуры в распределительном щите.

Практические советы

• Выбирая контактор ST25-20/24, проверьте соответствие напряжения вашей управляющей сети - 24 В AC обязательно. Не используйте вместо него модели с 220 В катушкой.
• При подключении силовых проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать перелома жил в винтовых зажимах.
• Обеспечьте достаточный воздухообмен вокруг контактора - при длительной работе при максимальной нагрузке возможен нагрев до +40–45C.
• Если планируете многочисленные циклы включения (>1000 в час), убедитесь, что нагрузка не превышает 80 % от номинала (не более 20 А), чтобы продлить срок службы контактов.
• Проверяйте состояние флажка каждые 3–6 месяцев - если он не опускается при отключении, значит, есть заклинивание механизма - нужна диагностика или замена.
