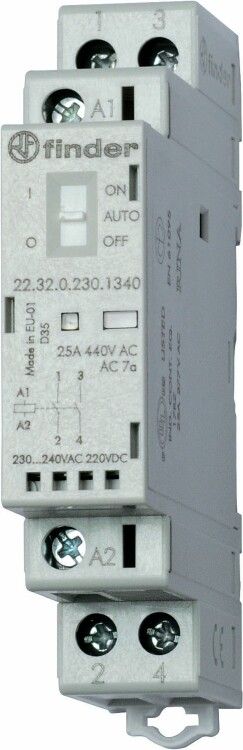

Модульные контакторы 25А, 2 NC, Механический индикатор + Светодиод - 22.32.0.024.1420 FINDER 223200241420

Контактор модульный Finder 22.32.0.024.1420 - устройство для дистанционного включения и отключения нагрузки до 25 А в сетях переменного и постоянного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надёжность и визуальный контроль состояния.

Назначение и область применения

Контактор модульный Finder 22.32.0.024.1420 используется для коммутации силовых цепей с помощью слаботочного управляющего сигнала 24 В. Он применяется в системах автоматизации: управление двигателями, нагревательными элементами, освещением, конвейерами, насосами и другим оборудованием. Устройство заменяет реле и контакторы большего габарита, занимая всего один модуль (17,5 мм).

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать длительную нагрузку до этого значения;
• Напряжение катушки управления: 24 В AC/DC - работает как от переменного, так и от постоянного тока;
• Количество силовых полюсов: 2 - переключает две фазы или одну фазу + ноль;
• Количество нормально закрытых (НЗ) контактов: 2 - используются для отключения нагрузки при обесточивании катушки;
• Тип подключения: винтовые зажимы - совместимы с проводами до 25 мм2;
• Максимальная мощность лампы: 800 Вт - допустимая нагрузка для индуктивных или активных светильников;
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупным инструментом, но не от пыли и воды;
• Ширина: 17,5 мм - соответствует одному стандартному модулю для монтажа на DIN-рейку;
• Глубина монтажа: 60,8 мм - требует свободного места за щитом;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации;
• Материал корпуса: пластик - устойчив к воздействию окружающей среды внутри распределительного щита;
• Норматив: EN 61095-2009 - соответствие европейскому стандарту на контактные устройства;
• Катушка бесшумная с варисторной защитой - снижает электромагнитные помехи и продлевает срок службы.

Совместимость и монтаж

Контактор модульный Finder 22.32.0.024.1420 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхней части рейки и опустить до фиксации. Клеммы для силовых проводов расположены снизу, управляющие - сверху, что удобно при сборке щитов. Соединение винтовое - затягивается отверткой, рекомендуемый момент - не более 0,5 Нм. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Устройство соответствует стандарту EN 61095-2009, который регламентирует безопасность и долговечность контактных аппаратов. Материалы корпуса не поддерживают горение. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не устанавливайте в сырых или запылённых местах вне щита. Бесшумная работа катушки снижает уровень ЭМИ, что важно в чувствительных системах управления.

Преимущества

• Поддержка AC/DC - можно использовать в системах с любым типом управляющего напряжения;
• Механический индикатор положения контактов - сразу видно, включен ли контактор;
• Светодиодный индикатор состояния катушки - показывает наличие напряжения на управлении даже при отключенной нагрузке;
• Компактный размер - экономит место в щите, позволяет размещать больше устройств;
• AgNi контакты - устойчивы к дуговым разрядам, подходят для частых включений и высоких импульсных нагрузок;
• Защита варистором - предохраняет контроллер от скачков напряжения при отключении катушки.

Ограничения применения

• Не предназначен для работы на открытом воздухе или во влажных помещениях из-за степени защиты IP20;
• Не подходит для коммутации токов выше 25 А - возможен выход из строя или сваривание контактов;
• Рассчитан на внутреннюю установку в электрошкафах - не монтировать без корпуса;
• Не предназначено для реверсирования двигателей - только нереверсивное исполнение;
• Максимальное сечение кабеля - 25 мм2; использование больших проводов невозможно без переходника.

Примеры использования

• Управление тепловыми завесами в торговых центрах через PLC с сигналом 24 В DC;
• Включение группы LED-светильников (до 800 Вт) по расписанию;
• Автоматическое отключение насоса при аварийном отключении системы управления;
• Коммутирующее устройство в панели управления станком с ЧПУ;
• Переключение режимов работы вентиляции в HVAC-системах.

Практические советы

• Проверьте полярность при подключении 24 В DC - хотя контактор работает с любой полярностью, светодиод будет работать только при правильном подключении;
• При использовании в щитах с плотной компоновкой учтите глубину монтажа - 60,8 мм - и оставьте минимум 10–15 мм свободного пространства за устройством;
• Для многожильных проводов обязательно используйте наконечники - это предотвратит окисление и плохой контакт;
• Если контактор часто включается/выключается (более 10 раз в час), проверьте температурный режим щита - перегрев сокращает срок службы;
• При замене аналога - убедитесь, что новый контактор имеет те же типы контактов (2NC) и рабочую ширину 17,5 мм - иначе не войдёт в существующую компоновку.
