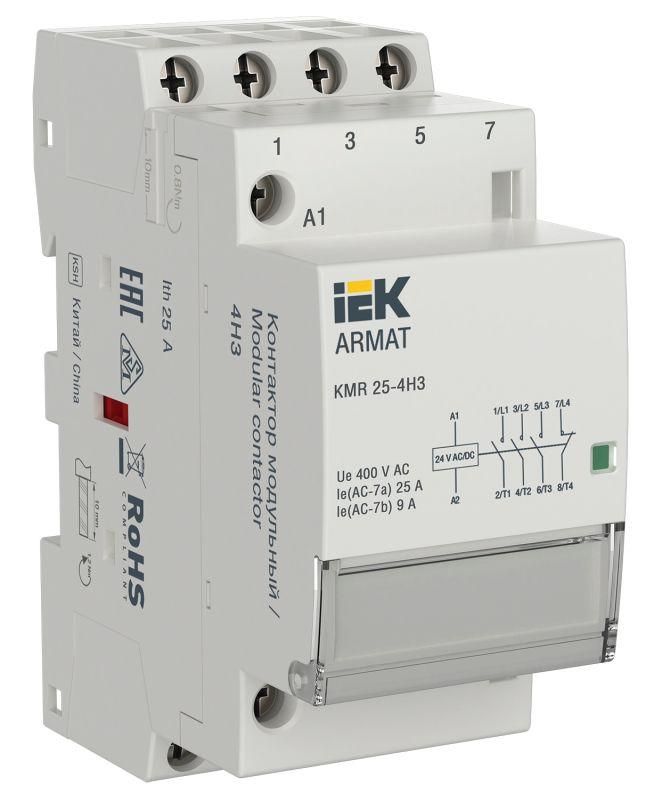

Контактор модульный KMR 25А 24В AC/DC 4НЗ ARMAT IEK AR-KMR20-025-04-024

Контактор модульный ARMAT KMR20-025-04-024 - устройство для автоматического включения и отключения нагрузки до 25 А в цепях с напряжением до 400 В. Подходит для управления освещением, нагревательными элементами, насосами и маломощными двигателями. Катушка работает как от переменного, так и от постоянного тока 24 В, что упрощает интеграцию в системы автоматизации.

Назначение и область применения

Контактор модульный ARMAT KMR20-025-04-024 предназначен для дистанционного управления электрическими нагрузками в слаботочных и силовых цепях. Четыре нормально замкнутых контакта позволяют разрывать цепь при активации катушки - идеально для аварийной остановки, блокировок или работы в режиме “нормально замкнуто”. Применяется в системах отопления, вентиляции, освещения, на конвейерах, в насосных станциях и других устройствах, где требуется надёжная коммутация без механических переключателей.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение катушки управления: 24 В AC/DC - совместимо с большинством контроллеров и преобразователей
• Номинальное напряжение силовой цепи: 400 В
• Количество силовых полюсов: 4
• Количество нормально замкнутых (НЗ) контактов: 4
• Тип исполнения: нереверсивное - управление только в одном направлении
• Монтаж: на DIN-рейку шириной 35 мм
• Количество модулей: 2 (занимает 2 модуля на рейке)
• Глубина монтажа: 68 мм - требует достаточного свободного места за щитом
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение силовой цепи: винтовые зажимы - подходят для проводов до 2,5 мм2

Совместимость и монтаж

Контактор модульный ARMAT KMR20-025-04-024 устанавливается на стандартную DIN-рейку. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация надёжная, без дополнительных креплений. Подключить силовые провода можно через винтовые зажимы: затягивать следует равномерно, чтобы избежать повреждения жил. Управляющая катушка подключается к любому источнику 24 В - будь то PLC, реле времени или кнопочный пост. Обратите внимание: контактная группа полностью состоит из НЗ-контактов - при отключении питания они замкнуты, при включении - размыкаются.

Безопасность и стандарты

Устройство соответствует требованиям к модульным контакторам для внутренней установки. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от пыли и влаги - не применяйте в сырых помещениях или на улице. Максимальное рабочее напряжение 400 В позволяет использовать в трёхфазных сетях. Катушка выполнена с минимальным уровнем шума и вибраций - снижает риск механического износа и помех в чувствительных системах.

Преимущества

• Универсальная катушка 24 В AC/DC - один и тот же контактатор можно применять в системах с постоянным или переменным током управления
• Четыре НЗ-контакта в одном корпусе - экономия места в щите, уменьшение числа компонентов
• Бесшумная работа - особенно важно в жилых и офисных помещениях
• Высокая надёжность коммутации - рассчитан на длительную работу в условиях частых включений
• Совместим с сериями ARMAT - легко найти аналогичные модели с другими параметрами

Ограничения применения

• Не предназначено для работы во влажных средах - IP20 не защищает от брызг и пыли
• Нельзя использовать для реверсирования двигателей - только нереверсивное исполнение
• Максимальный ток 25 А - не подходит для мощных электродвигателей свыше 5–7 кВт
• Требуется минимум 68 мм глубины за щитом - не подходит для узких шкафов
• Нет встроенной защиты от перегрузок - необходимо использовать внешние тепловые реле или автоматические выключатели

Примеры использования

• Автоматическое отключение света в помещении при срабатывании датчика движения
• Остановка насоса при достижении максимального уровня воды в резервуаре
• Размыкание цепи нагревателя при срабатывании термостата
• Блокировка запуска оборудования при открытой двери шкафа
• Управление группой осветительных приборов через PLC с выходом 24 В DC

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В AC/DC, но не выше!
• При использовании в цепях с высокой индуктивностью (например, катушки реле) рекомендуется установить гашение дуги - хотя сам контактатор рассчитан на такие нагрузки
• При сборке щита учтите, что контактатор занимает 2 модуля - планируйте место заранее
• Для удобства обслуживания используйте маркировочные этикетки на контакты - все четыре НЗ-контакта работают одновременно
• Если нужна функция “нормально разомкнутый” - выбирайте другую модель серии ARMAT с НО-контактами
