Контактор модульный 22, 4NO, 25А, 24В AC/DC, 35мм FINDER 223400241340

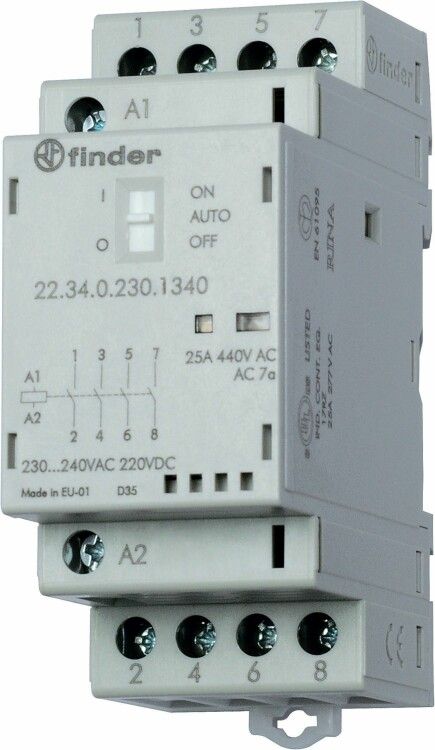

Контактор модульный Finder 22.34.0.024.1340 - устройство для дистанционного управления электрическими нагрузками до 25 А, предназначенное для установки на DIN-рейку. Благодаря катушке 24 В AC/DC, четырем нормально открытым контактам с серебро-никелевым покрытием и встроенному переключателю с индикацией, он удобен как в автоматических системах, так и при ручном управлении.

Назначение и область применения

Контактор модульный Finder 22.34.0.024.1340 используется для коммутации силовых цепей переменного и постоянного тока. Подходит для управления оборудованием, требующим частого включения-выключения: насосы, вентиляторы, нагревательные элементы, световые системы, малые станки и конвейеры. Устройство позволяет управлять нагрузкой как через внешний сигнал (например, от PLC или терморегулятора), так и вручную - благодаря встроенному переключателю «Авто-Вкл-Выкл».

Технические характеристики

• Номинальный ток: 25 А (при 4 полюсах)
• Напряжение катушки: 24 В AC/DC - работает как от переменного, так и от постоянного тока
• Количество контактов: 4 нормально открытых (NO), тип AgNi - устойчивы к дуге и окислению
• Мощность нагрузки: макс. 800 Вт (для каждой группы контактов)
• Ширина: 35 мм (2 модуля на DIN-рейке)
• Глубина монтажа: 60,8 мм
• Максимальное сечение провода: 25 мм2 (винтовое подключение)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Исполнение: нереверсивное - не предназначено для изменения направления вращения двигателей
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Катушка: бесшумная, с встроенными варисторами для гашения импульсов
• Норматив: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22.34.0.024.1340 монтируется на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - достаточно затянуть кабель сечением до 25 мм2. Катушка подключается к управляющей цепи: фаза и ноль (или + и − для DC) - полярность не важна. Механический индикатор показывает положение контактов: выступает при включенном состоянии. Светодиод горит при наличии напряжения на катушке - даже если контакты не замкнуты.

Безопасность и стандарты

Устройство соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к электромагнитным контакторам. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте в сырых, пыльных или наружных условиях. Варистор внутри катушки предотвращает скачки напряжения, снижая риск повреждения чувствительной электроники в управляющих цепях.

Преимущества

• Работает от 24 В AC и DC - совместим с большинством контроллеров и преобразователей
• Контакты из AgNi - долгий срок службы при высоких токах и частых включениях
• Встроенный переключатель «Авто-Вкл-Выкл» позволяет отключить автоматический режим и включить устройство вручную
• Светодиод и механический индикатор дают визуальную обратную связь - легко диагностировать состояние
• Бесшумная работа катушки - подходит для помещений с повышенными требованиями к уровню шума
• Форм-фактор 2 модуля - экономит место на распределительном щите

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - IP20 недостаточен для таких сред
• Не подходит для реверсивных схем (например, управления двигателями в двух направлениях)
• Максимальная мощность нагрузки - 800 Вт на группу контактов; при превышении возможен выход из строя
• Не рекомендован для частых включений более 1200 раз в час - согласно классу эксплуатационной износостойкости
• Не имеет функции тепловой защиты - требуется внешняя защита от перегрузки (автоматический выключатель)

Примеры использования

• Автоматизация освещения в офисе - управление через таймер или датчик движения
• Управление воздушным нагревателем в HVAC-системе
• Запуск насоса в системе водоснабжения по сигналу от уровня воды
• Ручной запуск оборудования на стенде - использование переключателя «Вкл» вместо кнопки
• Интеграция в панели управления станков с PLC - 24 В DC от контроллера активирует контактор

Практические советы

• При монтаже проверьте глубину щита - контактор выступает на 60,8 мм, нужен свободный проём
• Для кабелей сечением 16–25 мм2 используйте наконечники - они обеспечивают надёжный контакт в винтовых зажимах
• Если катушка питается от сети 220 В, обязательно примените понижающий трансформатор или блок питания 24 В
• Переключатель «Авто-Вкл-Выкл» можно использовать для быстрого отключения устройства без отключения питания - полезно при обслуживании
• Светодиод не всегда указывает на рабочую нагрузку - он горит при наличии напряжения на катушке, даже если контакты заклинили
• При использовании в цепях с индуктивной нагрузкой (двигатели, реле) убедитесь, что установлены внешние фильтры или RC-цепочки - хотя варистор уже есть, дополнительная защита продлит жизнь контактам
