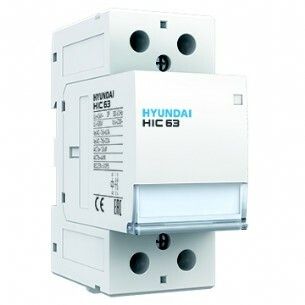

Контактор модульный магнитный HIC63 40NS X230 63А 40 кВт АС1/400VAC 4NO 50Hz 230V | 13.01.02.000465 HYUNDAI

Модульный магнитный контактор HIC63 40NS X230 63А 40 кВт АС1/400VAC 4NO 50Hz 230V предназначен для частого включения и отключения трёхфазных электродвигателей и другого силового оборудования. Этот контактный модуль от Элком и HYUNDAI легко устанавливается на DIN-рейку и обеспечивает надёжную коммутацию нагрузки до 63 ампер.

Назначение и область применения

Модульный магнитный контактор HIC63 40NS X230 используется для управления мощными нагрузками в автоматических системах. Он применяется там, где требуется удалённое или автоматическое включение/выключение электрооборудования: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Подходит для работы в распределительных щитах промышленного и коммерческого назначения.

Технические характеристики

• Номинальный ток: 63 А
• Рабочая мощность: 40 кВт при напряжении 400 В переменного тока (класс AC1)
• Напряжение катушки управления: 230 В переменного тока, 50 Гц
• Количество главных контактов: 4 нормально открытых (4NO)
• Тип исполнения: модульный, для установки на DIN-рейку
• Частота сети: 50 Гц

Совместимость и монтаж

Модуль HIC63 40NS X230 совместим со всеми стандартными DIN-рейками типа TS35. Установка занимает несколько секунд: просто защёлкните устройство на рейке. Клеммы для подключения питания и управления доступны с лицевой стороны. Для подключения проводов используйте жилы сечением до 25 мм2. Никаких дополнительных креплений не требует. Обязательно проверьте соответствие напряжения катушки (230 В) вашей цепи управления - неверное напряжение приведёт к отказу устройства.

Безопасность и стандарты

Контактор соответствует международным требованиям IEC 60947-4-1. Конструкция исключает самопроизвольное отключение при перегрузках и колебаниях напряжения. Материалы корпуса устойчивы к возгоранию и механическому воздействию. Применяется в соответствии с правилами электробезопасности для помещений класса IP20.

Преимущества

• Высокая износостойкость: рассчитан на десятки тысяч операций включения-отключения
• Стандартная модульная форма - удобен для сборки шкафов любой сложности
• Наличие четырёх главных контактов позволяет управлять несколькими цепями одновременно
• Катушка 230 В - наиболее распространённый вариант в промышленной автоматизации

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток 50 Гц
• Не подходит для защиты от перегрузок; необходимо использовать дополнительно тепловые реле или автоматические выключатели
• Запрещено применять в средах с высокой запылённостью, влагой или химически активными газами - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для частого пуска двигателей с высоким моментом (например, дробилок) без учёта коэффициента перегрузки

Примеры использования

• Управление трехфазным насосом в системе водоснабжения здания
• Автоматический пуск вентиляционного агрегата по сигналу термостата
• Переключение режимов работы конвейера в пищевой промышленности
• Интеграция в панель управления станком с ЧПУ через PLC

Практические советы

• Выбирая HIC63 40NS X230, убедитесь, что ваш двигатель потребляет не более 40 кВт при 400 В - превышение вызывает перегрев контактов
• Подключайте управление катушки только через защитный аппарат (автомат или предохранитель)
• Проверяйте затяжку клемм после первых нескольких включений - медные провода могут немного “осесть”
• Если нужна функция аварийной остановки - используйте кнопку с нормально замкнутым контактом последовательно с катушкой
• Для длительной службы избегайте установки рядом с источниками сильного тепла или вибраций
