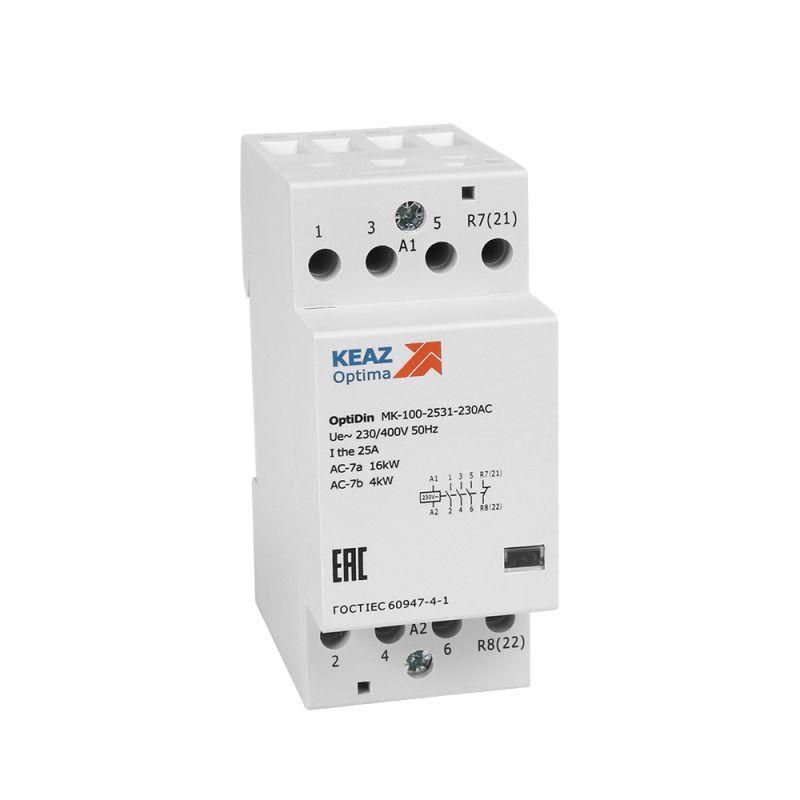

Контактор модульный OptiDin MK-100-2531-230AC | 321159 КЭАЗ

Контактор модульный 230В AC 3НО НЗ 25А OptiDin MK-100-2531-230AC - устройство для автоматического включения и отключения электрических цепей с током до 25 А. Подходит для управления двигателями, нагревательными элементами и освещением в распределительных щитах на DIN-рейке. Бренд КЭАЗ и артикул MK-100-2531-230AC указывают на серию OptiDin, предназначенную для надёжной работы в промышленных и жилых объектах.

Назначение и область применения

Контактор модульный 230В AC 3НО НЗ 25А OptiDin MK-100-2531-230AC используется для дистанционного управления мощными нагрузками через слаботочные сигналы. Его применяют в системах автоматизации: управление насосами, вентиляцией, конвейерами, светильниками, тепловыми установками. Устройство идеально встраивается в щитовые шкафы с DIN-рейкой, где важна компактность и надёжность.

Технические характеристики

• Номинальное напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Число силовых полюсов: 4
• Контакты: 3 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Способ подключения: винтовые зажимы для проводов
• Габариты: 2 модуля (ширина 36 мм), глубина монтажа 56 мм
• Степень защиты: IP20 - защищён от прикосновений и пыли, но не герметичен
• Рабочая температура: от –40 C до +60 C
• Потребляемая мощность катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Максимальная нагрузка люминесцентными лампами: 14 В·А
• Категория применения: AC-7 (для управления осветительными нагрузками)
• Материал корпуса: самозагасающий пластик

Совместимость и монтаж

Контактор модульный 230В AC 3НО НЗ 25А OptiDin MK-100-2531-230AC монтируется на стандартную DIN-рейку типа TS35. Для фиксации достаточно защёлкнуть его внизу и проверить плотное прилегание. Подключение силовых проводов - винтовое, рекомендуется использовать медные одножильные провода сечением до 4 мм2. Катушка управления рассчитана исключительно на 230 В AC; другие напряжения (24/48/110 В) указаны в описании производителя, но не поддерживаются этой моделью. Монтаж доступен даже без специального оборудования - достаточно отвертки.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицирован для использования в промышленных и коммерческих сетях. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от влаги - не используйте в сырых помещениях без дополнительной защиты. Компоненты выполнены из материалов, устойчивых к перегреву и горению.

Преимущества

• Визуальный индикатор положения контактов - легко определить, включен ли прибор
• Низкий уровень шума - работает почти бесшумно, подходит для жилых и офисных помещений
• Низкое энергопотребление катушки - экономит энергию при длительной работе
• Двойной разрыв контактов - повышает надёжность отключения, снижает риск сваривания
• Высокая скорость срабатывания - 13–15 мс, что важно для точного управления
• Поддержка больших нагрузок люминесцентных ламп - благодаря композитным материалам контактов, выдерживает больше ламп, чем аналоги

Ограничения применения

• Не предназначена для постоянного подключения к сети 24/48/110 В - катушка рассчитана только на 230 В AC
• Защита IP20 не позволяет применять в условиях повышенной влажности, пыли или на улице
• Не подходит для частотного регулирования или импульсных нагрузок - только для коммутации постоянных токов
• Максимальная нагрузка люминесцентными лампами - 14 В·А, превышение может вызвать отказ контактов
• Не имеет функции защиты от перегрузки или короткого замыкания - требует внешней защиты (автоматический выключатель)

Примеры использования

• Управление группой LED-светильников в офисном здании через систему автоматического освещения
• Включение/выключение вентиляторов в HVAC-системах
• Автоматическое включение нагревателей в термокамерах
• Контроль работы маломощных двигателей в автоматических дверях
• Системы аварийного освещения с резервированием

Практические советы

• Проверьте соответствие напряжения катушки - 230 В AC. Применение другого напряжения приведёт к выходу устройства из строя
• При подключении силовых проводов затягивайте винты равномерно, чтобы избежать деформации клемм
• Для увеличения срока службы контактов не перегружайте устройство - особенно при работе с люминесцентными лампами
• Устанавливайте контактор в хорошо вентилируемом месте, чтобы избежать перегрева при длительной нагрузке
• Обязательно сочетайте с автоматическим выключателем на 25–32 А для защиты от КЗ и перегрузки
• При необходимости можно дополнительно установить блокирующие контакты или временные реле - конструкция совместима с базовыми аксессуарами OptiDin
