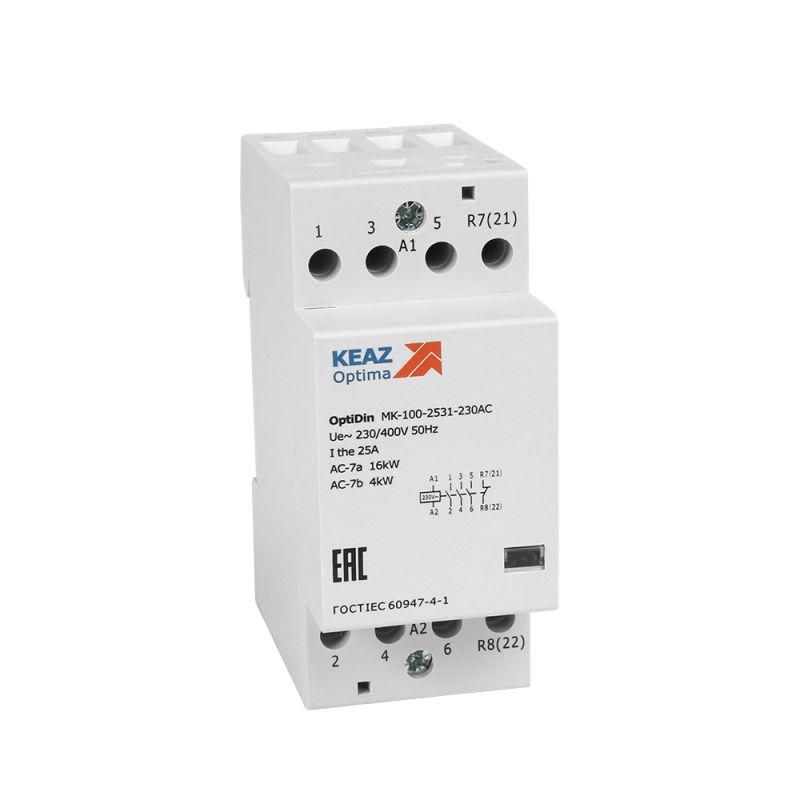

Контактор модульный OptiDin MK-100-2540-110АС (КЭАЗ) | 321148 КЭАЗ

Контактор модульный 110В AC 4 нормально открытых контакта 25А OptiDin MK-100-2540-110AC КЭАЗ - устройство для автоматического включения и отключения электрических цепей с током до 25 А, предназначенное для установки на DIN-рейку. Подходит для управления освещением, нагревательными элементами и маломощными двигателями в промышленных и распределительных системах.

Назначение и область применения

Контактор модульный 110В AC 4 нормально открытых контакта 25А OptiDin MK-100-2540-110AC КЭАЗ используется для дистанционного управления нагрузками в цепях переменного тока. Его применяют в системах автоматизации: управление светильниками, тепловыми приборами, насосами, вентиляцией и другими устройствами с активной или слаботочной индуктивной нагрузкой. Особенно эффективен там, где требуется частое переключение без износа механических контактов.

Технические характеристики

• Номинальное напряжение катушки управления: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Количество нормально открытых (НО) контактов: 4
• Количество силовых полюсов: 4
• Тип подключения силовой цепи: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Габариты: 2 модуля (ширина 36 мм), глубина монтажа 56 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Энергопотребление катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Рабочий температурный диапазон: от –40 C до +60 C
• Максимальная нагрузка двухламповыми люминесцентными светильниками: 14 В·А
• Категория применения: AC-7 (для управления осветительными нагрузками)

Совместимость и монтаж

Контактор модульный 110В AC 4 нормально открытых контакта 25А OptiDin MK-100-2540-110AC КЭАЗ совместим с любой стандартной DIN-рейкой типа TS35. Установка занимает несколько секунд: достаточно защелкнуть устройство на рейке. Для подключения силовых проводов используются винтовые зажимы - затягивать следует усилием 0,5–0,7 Нм, чтобы избежать повреждения контактов. Управляющая катушка подключается к внешнему сигналу (например, от PLC или кнопки); важно соблюдать полярность при использовании постоянного тока - хотя данный вариант рассчитан только на переменный.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления. Категория применения AC-7 указывает на оптимизацию под осветительные нагрузки. Отсутствие сертификации по взрывозащите делает его непригодным для опасных зон. IP20 обеспечивает безопасную работу внутри щитов, но не позволяет использовать вне помещений или во влажных средах без дополнительной защиты.

Преимущества

• Визуальный индикатор положения контактов - легко определить состояние устройства без тестера
• Низкий уровень шума (<15 дБ) - подходит для офисных и жилых объектах с чувствительностью к звуку
• Высокая надежность контактов благодаря композитному покрытию - увеличивает срок службы при переключении люминесцентных и светодиодных ламп
• Широкий диапазон температур - работает даже в холодных складах и на улице внутри закрытых щитов
• Низкое потребление энергии катушки - снижает нагрузку на источник управления
• Двойной разрыв контактов - повышает отказоустойчивость при коммутации индуктивных нагрузок

Ограничения применения

• Не предназначена для работы с постоянным током - катушка рассчитана исключительно на 110 В AC
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в сырых помещениях, на улице или в местах возможного брызгов
• Максимальная мощность люминесцентных ламп - 14 В·А; при превышении возможны сваривание контактов
• Подходит только для нагрузок до 25 А - для двигателей выше этой мощности требуются более мощные контакторы или магнитные пускатели
• Не имеет функции защиты от перегрузки - необходимо применять дополнительно автоматы или тепловые реле

Примеры использования

• Автоматическое включение группы LED-светильников в производственном цеху по расписанию через PLC
• Управление обогревателями в тепличном комплексе при достижении заданной температуры
• Переключение двухламповых люминесцентных светильников в административном здании через таймер
• Контроль работы вентиляторов в распределительных щитах по сигналу от датчиков температуры

Практические советы

• При замене старого контактора проверьте соответствие напряжения катушки - 110 В AC отличается от 24/230 В, которые поддерживаются другими моделями серии OptiDin
• Для долгой службы контактов избегайте частых включений при максимальной нагрузке - лучше использовать предварительное ограничение тока (например, плавный запуск)
• При монтаже в плотно укомплектованном щите учтите глубину 56 мм - возможно, потребуется вынести часть оборудования вперед
• Если нужна сигнализация состояния, используйте дополнительные вспомогательные контакты - они совместимы с этим контактором
• Не забудьте про обязательную защиту цепи управления - установите автоматический выключатель на 6–10 А перед катушкой
