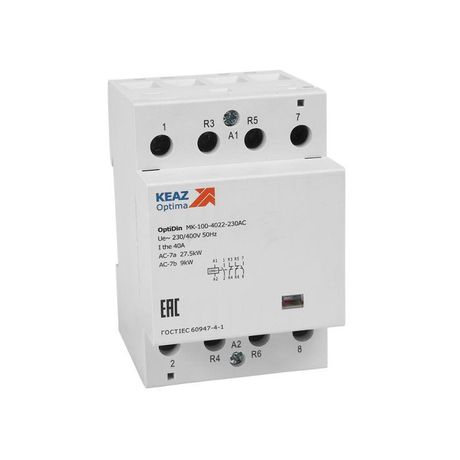

Контактор модульный OptiDin MK-100-4040-24АС (КЭАЗ) | 321190 КЭАЗ

Контактор модульный 24В AC 4НО 40А OptiDin MK-100-4040-24AC КЭАЗ - устройство для дистанционного включения и отключения мощных нагрузок в цепях переменного тока. Подходит для автоматизации систем управления на DIN-рейке, особенно там, где важна надёжность, низкий шум и экономичное потребление энергии.

Назначение и область применения

Контактор модульный 24В AC 4НО 40А OptiDin MK-100-4040-24AC КЭАЗ используется для коммутации силовых цепей с током до 40 А. Он управляет нагрузками через слаботочную цепь 24 В переменного тока - например, сигналом от PLC, терморегулятора или кнопочной станции. Применяется в промышленной автоматике: управление насосами, вентиляторами, нагревательными элементами, светильниками и другими оборудованием, требующим частого включения-выключения.

Технические характеристики

• Номинальное напряжение управления: 24 В AC (возможно также использование 48, 110, 230 В AC - см. раздел совместимости)
• Номинальный ток главных контактов: 40 А
• Тип напряжения: переменный ток (AC)
• Количество нормально открытых (НО) контактов: 4
• Количество силовых полюсов: 4
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Габариты: 3 модуля (ширина 54 мм), глубина монтажа 56 мм
• Подключение силовых проводов: винтовые зажимы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Энергопотребление катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Рабочий температурный диапазон: от –40 C до +60 C
• Максимальная нагрузка люминесцентными лампами: 40 В·А
• Категория применения: AC-7a (для осветительных нагрузок)
• Материал корпуса: пластик

Совместимость и монтаж

Контактор модульный 24В AC 4НО 40А OptiDin MK-100-4040-24AC КЭАЗ совместим с любыми DIN-рейками стандарта EN 60715. Устанавливается легко: фиксируется щелчком, не требует дополнительных креплений. Для подключения используйте провода сечением до 2,5 мм2 - они плотно зажимаются винтовыми клеммами. Обратите внимание: хотя катушка рассчитана на 24 В AC, она работает и при других напряжениях - 48, 110, 230 В AC. Это позволяет использовать один и тот же контактор в разных системах без замены устройства.

Визуальный индикатор положения контактов показывает состояние: выступающий флажок - контакты замкнуты, западает при отключении. Монтаж аксессуаров (например, блокировочных механизмов или дополнительных контактов) возможен без инструментов - боковые пазы позволяют просто защёлкивать модули.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и имеет сертификацию для промышленного оборудования. Категория применения AC-7a указывает на оптимизацию под осветительные нагрузки, включая люминесцентные лампы. Защита IP20 исключает доступ к токоведущим частям, но не предназначена для работы во влажных или пыльных средах - для таких условий требуется дополнительная защита в виде корпуса или экрана.

Преимущества

• Низкое энергопотребление катушки - всего 0,8–2,6 Вт, что снижает тепловую нагрузку на систему управления
• Шум менее 15 дБ - идеален для помещений с повышенными требованиями к комфортному уровню звука
• Высокая скорость срабатывания (13–15 мс) обеспечивает точное управление в автоматических системах
• Двойной разрыв контактов (мостиковая система) повышает надёжность отключения и снижает риск сваривания
• Композитные материалы контактов позволяют коммутировать больше люминесцентных ламп, чем аналоги конкурентов
• Универсальность катушки: поддержка 24/48/110/230 В AC - упрощает логистику и ремонт
• Чёткая визуальная индикация состояния контактов - ускоряет диагностику и обслуживание

Ограничения применения

• Не предназначен для постоянной работы в условиях повышенной влажности, пыли или агрессивных сред - степень защиты IP20 недостаточна
• Не рекомендован для коммутации двигателей с высокими пусковыми токами (категория AC-1 не указана); для этого нужны контакторы с более высокой механической износостойкостью
• Максимальная нагрузка люминесцентными лампами - 40 В·А; превышение может вызвать перегрев контактов
• Не поддерживает постоянный ток (DC) - нельзя применять в цепях с DC-напряжением даже при совпадении значений
• Глубина установки 56 мм требует достаточного свободного места за DIN-рейкой - проверьте расстояние до задней стенки шкафа

Примеры использования

• Автоматическое включение группы LED-светильников в офисном помещении по расписанию
• Управление вентиляцией в холодильных камерах через термостат с выходом 24 В AC
• Коммутация нагревательных элементов в технологическом оборудовании
• Система аварийного отключения света при срабатывании сигнализации
• Управление несколькими люминесцентными лампами в производственном цехе - благодаря специальному покрытию контактов можно включить до 40 В·А, тогда как аналоги часто ограничены 25–30 В·А

Практические советы

• При использовании с PLC убедитесь, что выходной ток контроллера достаточен для возбуждения катушки - минимальный ток около 30 мА
• Для долгой службы избегайте частых включений при максимальной нагрузке - лучше использовать предварительное ограничение тока (например, плавный пуск)
• Проверяйте посадочный диаметр проводов перед затяжкой - слишком толстый провод может повредить клеммы
• Если планируете монтаж в шкафу с ограниченным пространством - учтите глубину 56 мм и наличие свободного пространства вокруг контактора для теплоотвода
• Для удобства обслуживания выбирайте место рядом с индикаторами или в зоне видимости - визуальный статус контактов значительно ускоряет поиск неисправностей
• При замене старого контактора - сравните тип контактов: этот модель имеет 4 НО, а не НЗ - не путайте с другими версиями серии OptiDin
