Контактор модульный OptiDin MK-100-4031-230AC | 321203 КЭАЗ

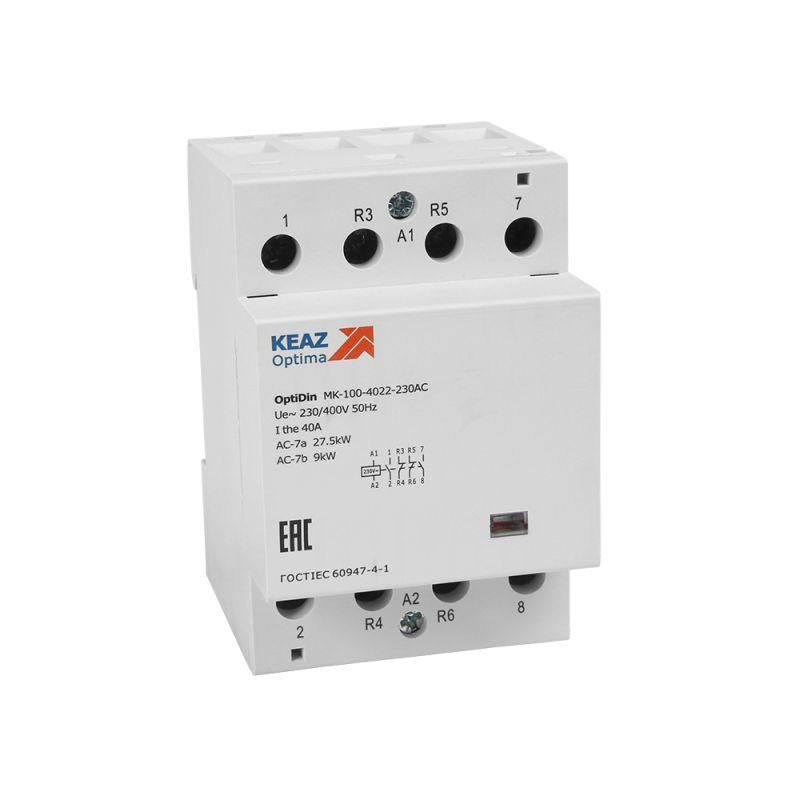

Контактор модульный 230В AC 3НО НЗ 40А OptiDin MK-100-4031-230AC - устройство для дистанционного включения и отключения мощных нагрузок в сетях переменного тока. Подходит для автоматизации систем освещения, нагревательных элементов и промышленного оборудования. Производится КЭАЗ в серии OptiDin, артикул MK-100-4031-230AC.

Назначение и область применения

Контактор модульный 230В AC 3НО НЗ 40А OptiDin MK-100-4031-230AC используется для коммутации силовых цепей с током до 40 А. Управление осуществляется через катушку 230 В переменного тока. Применяется в распределительных щитах для управления: тепловыми приборами, насосами, вентиляцией, светильниками, конвейерами и другим оборудованием, требующим частого включения-выключения.

Технические характеристики

• Номинальное напряжение катушки: 230 В AC (возможно также использование 24/48/110 В AC - см. раздел совместимости)
• Номинальный ток главных контактов: 40 А
• Число силовых полюсов: 4
• Контакты: 3 нормально открытых (НО), 1 нормально замкнутый (НЗ)
• Тип тока: переменный (AC)
• Способ монтажа: на DIN-рейку 35 мм
• Габариты: 3 модуля (ширина 54 мм), глубина монтажа 56 мм
• Подключение силовых проводов: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не защищён от воды)
• Рабочая температура: от –40 C до +60 C
• Потребляемая мощность катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума: менее 15 дБ
• Максимальная нагрузка люминесцентными лампами: 40 В·А
• Материал корпуса: пластик
• Категория применения: AC-7 (для управляемых нагрузок типа осветительных установок)

Совместимость и монтаж

Контактор модульный 230В AC 3НО НЗ 40А OptiDin MK-100-4031-230AC монтируется на стандартную DIN-рейку. Для работы требуется подключение управляющего напряжения 230 В AC к выводам A1/A2. Главные контакты рассчитаны на подключение медных проводов сечением до 16 мм2. Винтовые зажимы обеспечивают надёжный контакт без необходимости специальных инструментов. Катушка совместима с другими напряжениями: 24, 48 и 110 В AC - для этого необходимо заменить катушку на соответствующую модель из серии OptiDin. Монтаж других аксессуаров (например, блокировочных контактов или фальшпанелей) возможен без дополнительных адаптеров.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Категория применения AC-7 указывает на оптимизацию для переключения осветительных нагрузок. Конструкция обеспечивает безопасную работу в условиях повышенной влажности и колебаний температуры. IP20 предполагает применение только внутри закрытых щитов, исключающих доступ к токоведущим частям.

Преимущества

• Визуальный индикатор положения контактов - легко определить состояние включено/выключено без тестера
• Низкий уровень шума (<15 дБ) - подходит для помещений с чувствительностью к звуку
• Низкое энергопотребление катушки (0,8–2,6 Вт) - снижает нагрузку на источник управления
• Высокая скорость срабатывания (13–15 мс) - минимизирует импульсы при включении
• Двойной разрыв контактов - повышает надёжность отключения и снижает риск сваривания
• Композитные материалы контактов - позволяют коммутировать больше люминесцентных ламп, чем аналоги
• Широкий диапазон температур - работает даже в холодных помещениях и на улице в герметичных щитах

Ограничения применения

• Не предназначен для постоянной работы при токе выше 40 А - возможен перегрев и выход из строя
• IP20 не позволяет использовать в сырых, пыльных или открытых местах - только внутри щитов
• Катушка 230 В AC не совместима с постоянным током - нельзя подключать к батареям или выпрямителям без преобразования
• Люминесцентные лампы должны иметь суммарную мощность ≤40 В·А - превышение вызывает преждевременный износ контактов
• Не рекомендован для частого включения-выключения двигателей с высокими пусковыми токами - лучше выбрать контактор категории AC-1 или AC-3

Примеры использования

• Автоматическое включение системы отопления в жилом доме при достижении заданной температуры
• Управление освещением в торговом зале по таймеру или датчику движения
• Коммутация группы LED-светильников в офисном помещении
• Включение вентиляторов в промышленном цеху по сигналу от термореле
• Удалённое управление насосом в системе водоснабжения через PLC

Практические советы

• При монтаже проверьте соответствие сечения провода и зажима - используйте наконечники для многожильных проводов
• Обязательно соблюдайте посадочный размер 56 мм - недостаточно места в щите может затруднить обслуживание
• Для увеличения срока службы контактов избегайте частых включений при максимальной нагрузке
• Если нужна работа от 24 В AC - выберите ту же модель, но с другой катушкой (например, MK-100-4031-24AC)
• Проверяйте индикатор состояния перед сервисом - он показывает реальное положение контактов, а не команду управления
• Не устанавливайте рядом с мощными источниками помех - может возникнуть ложное срабатывание
