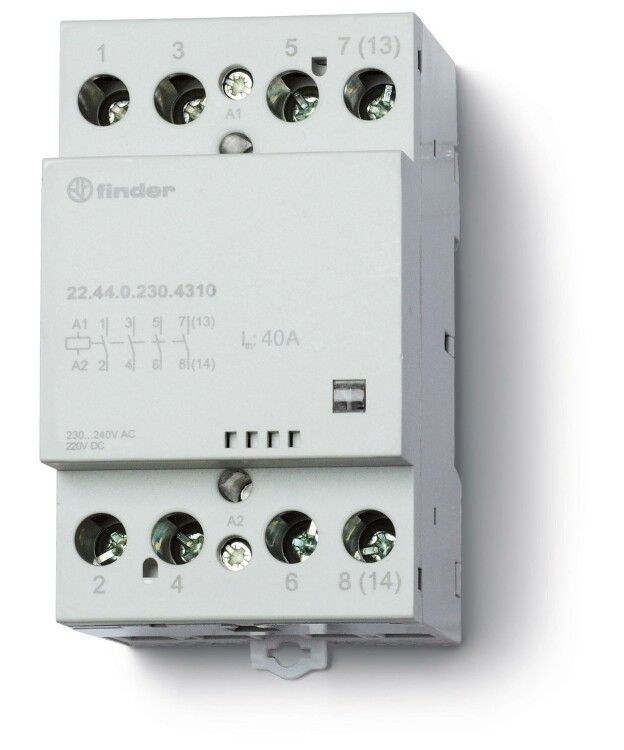

Модульный контактор 40А, 3NO+1NC, катушка 230В AC/DC, Механический индикатор, Контакты AgSnO2 - 22.44.0.230.4710 FINDER 224402304710

Контактор Finder 22 22.44.0.230.4710 - это модульный коммутационный аппарат с четырьмя силовыми контактами (3NO+1NC), предназначенный для частого включения и отключения электрических нагрузок на ток до 40 А. Устройство работает от управляющего напряжения 230 В переменного или постоянного тока, легко монтируется на DIN-рейку и подходит для автоматизации систем освещения, нагрева и маломощного оборудования.

Назначение и область применения

Контактор Finder 22 22.44.0.230.4710 используется для удалённого управления мощными нагрузками через слаботочную цепь управления. Он применяется там, где требуется надёжная и долговечная коммутация: в системах отопления, вентиляции, кондиционирования, на конвейерах, насосах, светильниках и других устройствах с высокой цикличностью включения. Подходит как для промышленной, так и для бытовой автоматики.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение катушки управления: 230 В AC/DC - совместим с сетями переменного и постоянного тока, что расширяет возможности применения;
• Контакты: 3 нормально открытых + 1 нормально закрытый - позволяют реализовать различные схемы управления, включая блокировки и сигнализацию;
• Число силовых полюсов: 4 - каждая фаза и ноль могут коммутироваться отдельно;
• Материал контактов: серебро-оксид олова (AgSnO₂) - обеспечивает устойчивость к дуговым воздействиям и продлевает срок службы;
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не герметичен; не предназначен для влажных сред;
• Ширина: 53,5 мм - занимает 4 модуля на DIN-рейке;
• Глубина монтажа: 62,3 мм - требует достаточного свободного пространства в щите;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25 C до +40 C и относительной влажности до 95 % без конденсации;
• Максимальная нагрузка люминесцентными лампами: 2000 В·А - позволяет использовать для управления группами энергосберегающих светильников;
• Подключение силовой цепи: винтовые зажимы - подходят для проводов сечением до 25 мм2;
• Катушка: бесшумная, с встроенным варистором - снижает помехи в сети и исключает гул при работе.

Совместимость и монтаж

Контактор Finder 22 22.44.0.230.4710 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть устройство на рейке - никаких дополнительных креплений не требуется. Клеммы для подключения силовых проводов расположены сверху и снизу, управление осуществляется через два вывода на передней панели. Механический индикатор положения контактов показывает состояние (включено/выключено) даже при отсутствии питания. Совместим с любыми стандартными реле времени, терморегуляторами и ПЛК, работающими на 230 В AC/DC.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к электромагнитным контакторам. Конструкция выполнена из самозатухающего пластика, обеспечивающего противопожарную безопасность. Встроенная защита варистором предотвращает импульсные перенапряжения на катушке, увеличивая надёжность работы в условиях скачков напряжения.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальность в проектировании схем;
• Контакты из AgSnO₂ - меньше окисляются, лучше переносят частые включения, особенно при индуктивных нагрузках;
• Бесшумная работа - важное преимущество в жилых и офисных помещениях;
• Механический индикатор - позволяет визуально определить состояние контакта без тестера;
• Высокая плотность установки - всего 4 модуля на 40 А, экономит место в распределительном щите.

Ограничения применения

• Степень защиты IP20 - нельзя применять во влажных, запылённых или наружных условиях без дополнительной защиты (например, корпуса IP54);
• Не рекомендован для управления двигателями выше 10–15 кВт без учёта пусковых токов - возможны отказы при частых пусках;
• Запрещено превышать максимальное сечение кабеля 25 мм2 - риск плохого контакта и перегрева;
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания; необходимо использовать в паре с предохранителем или автоматом.

Примеры использования

• Управление группой LED-светильников в офисе через таймер или датчик движения;
• Коммутация тепловых завес или инфракрасных обогревателей в производственных помещениях;
• Автоматический запуск вентиляторов системы вентиляции по сигналу от контроллера;
• Переключение между основным и резервным источником питания в системах автономного электроснабжения.

Практические советы

• При подключении силовых проводов затягивайте винты усилием 0,8–1 Нм - недостаточно или слишком сильно может повредить клеммы;
• Для нагрузок с высоким пусковым током (например, лампы накаливания) используйте контактор только при условии, что нагрузка не превышает 2000 В·А;
• Проверьте соответствие напряжения катушки 230 В - при использовании 110 В или 48 В устройство не сработает;
• При установке в щит с другими модульными устройствами оставляйте минимум 10 мм свободного места вокруг - для теплоотвода;
• При необходимости можно дополнительно установить вспомогательные контакты (по запросу) - устройство поддерживает комплектацию.
