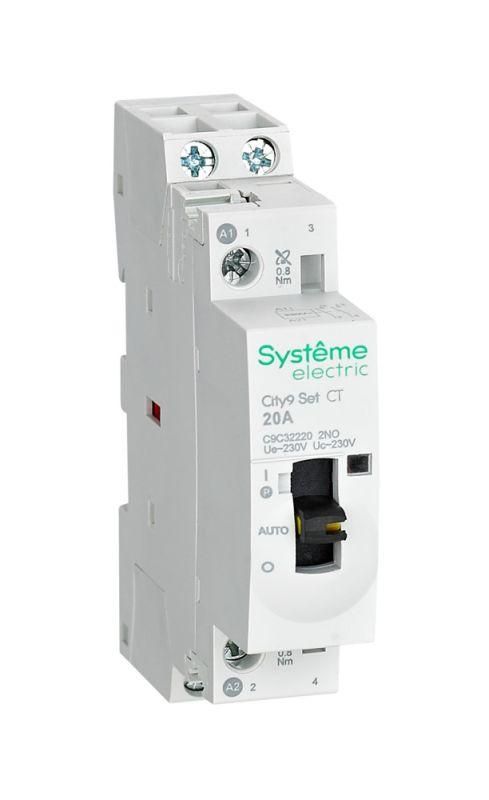

Контактор модульный 2P 2НО 20A AC 230В-230В City9 | C9C32220 |Systeme Electric APC

Модульный контактор City9 SET c9c32220 - устройство для дистанционного включения и отключения нагрузок до 20 А в сетях переменного тока 230 В. Подходит для установки на DIN-рейку и используется в системах освещения, отопления, вентиляции и других бытовых и промышленных задачах.

Назначение и область применения

Контактор City9 SET c9c32220 предназначен для коммутации силовых цепей переменного тока с использованием слаботочных управляющих сигналов. Он позволяет удалённо включать и выключать оборудование через кнопки, терморегуляторы, таймеры или другие контроллеры. Применяется в однофазных и трёхфазных системах: управление светильниками, теплыми полами, вентиляторами, насосами, жалюзи, кондиционерами. Особенно эффективен при организации управления неприоритетными нагрузками через мастер-выключатель.

Технические характеристики

• Номинальное напряжение силовой цепи: 230 В переменного тока (AC)
• Напряжение цепи управления: 220–230 В переменного тока (AC)
• Номинальный рабочий ток: 20 А (классы AC7a, AC7b - для бытовых и легких промышленных нагрузок)
• Количество силовых полюсов: 2
• Количество нормально замкнутых (НО) контактов: 2
• Исполнение: нереверсивное - переключает только в одном направлении
• Ширина: 18 мм (1 модуль DIN)
• Глубина монтажа: 44 мм
• Момент затяжки клемм: 2,5 Нм
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Контактор City9 SET c9c32220 монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкиванием - достаточно плотно надвинуть устройство на рейку до щелчка. Для подключения используются безопасные клеммы с зажимом провода до 2,5 мм2. Устройство совместимо с автоматическими выключателями и УЗО из серии City9 SET, что обеспечивает согласованность по габаритам и функциональности. Не требует дополнительной фиксации или крепёжных элементов.

Безопасность и стандарты

• Соответствует директиве RoHS 2.0 - не содержит опасных веществ
• Клеммы защищены от случайного прикосновения
• Механический индикатор положения контактов показывает реальное состояние (вкл./выкл.), даже при потере питания
• Монолитная лицевая панель предотвращает попадание пыли и влаги внутрь корпуса

Преимущества

• Удобное ручное управление - можно вручную перевести контакты в положение “вкл.” или “выкл.” для тестирования или аварийного отключения
• Стандартная ширина 18 мм - экономит место на распределительном щите
• Высокая надёжность за счёт монолитного корпуса и качественных материалов
• Долгий срок службы благодаря гарантии 3 года
• Простота замены - аналогичные устройства легко заменить без переделки проводки

Ограничения применения

• Не предназначена для работы с постоянным током (DC) - только переменный ток 230 В
• Максимальный ток 20 А - не подходит для мощных нагревателей свыше 4,6 кВт
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно использовать в паре с автоматическим выключателем
• Не рекомендован для частого включения-выключения более 600 раз в час - возможен износ контактной группы

Примеры использования

• Управление группой точечных светильников в офисе через таймер
• Автоматическое включение системы отопления по сигналу термостата
• Дистанционное управление вентиляцией в туалете по датчику движения
• Контроль работы насоса в системе водоснабжения через PLC
• Объединение нескольких потребителей (например, обогреватели и вентиляторы) под один мастер-выключатель

Практические советы

• При подключении используйте провода сечением 0,75–2,5 мм2 - больше не допускается
• Проверьте соответствие напряжения управления (220–230 В) - при меньшем значении контактор не сработает
• При установке в щитке оставляйте минимум 10 мм свободного места вокруг для теплоотвода
• При необходимости замены - отключите питание, проверьте отсутствие напряжения, затем просто отщёлкните старый City9 SET c9c32220 и вставьте новый
• Для многократного управления лучше применять контактор вместе с пускателем или реле - чтобы продлить срок службы основного устройства
