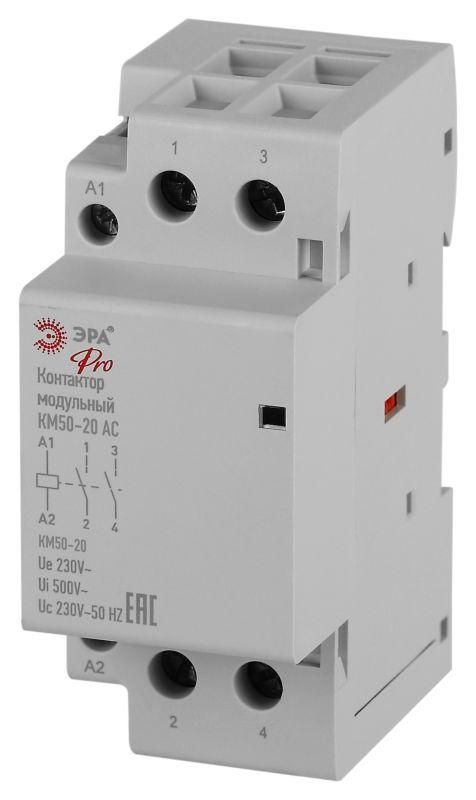

Контактор модульный PRO NO-902-337 КМ50-20 АС | Б0062332 ЭРА

Контактор модульный КМ50-20 АС PRO NO-902-337 ЭРА предназначен для удалённого включения и выключения электрооборудования с высокой нагрузкой - например, нагревательных элементов, насосов или компрессоров. Этот контактный аппарат работает в сети переменного тока 230 В и рассчитан на длительную работу при токе до 50 А. Его компактная модульная форма позволяет устанавливать его в распределительных щитах с использованием стандартной DIN-рейки.

Назначение и область применения

Контактор модульный КМ50-20 АС PRO NO-902-337 ЭРА используется для дистанционного управления мощными нагрузками в бытовых и промышленных системах. Он применяется там, где требуется надёжная коммутация без механического воздействия оператора - например, в системах автономного управления освещением, кондиционированием, вентиляцией, теплыми полами, насосами и другим оборудованием с активной нагрузкой.

Технические характеристики

• Номинальный ток: 50 А - способен безопасно переключать нагрузки до этой величины без перегрева.
• Номинальное напряжение: 230 В - оптимизирован для работы в однофазных сетях 220–240 В.
• Напряжение катушки управления: 230 В AC - требует именно такого напряжения для срабатывания; совместим с большинством стандартных реле и контроллеров.
• Количество силовых полюсов: 2 - управляет двумя фазами одновременно, что удобно для двухпроводных нагрузок (например, нагреватели без заземления).
• Количество нормально открытых (НО) контактов: 2 - используются для сигнализации или управления вторичными цепями.
• Максимальная мощность: 5750 Вт - соответствует предельной нагрузке при 230 В и 50 А.
• Тип тока: Переменный (AC) - не постоянный ток.
• Степень защиты IP20: защищает от доступа пальцев и крупных предметов, но не герметичен - установка допустима только внутри закрытых шкафов.
• Материал корпуса: пластик - обеспечивает изоляцию и устойчивость к внешним воздействиям в условиях помещения.
• Глубина монтажа: 66 мм - важно учитывать при проектировании места установки в щите.
• Способ монтажа: скрытый - устройство не имеет стандартных креплений на DIN-рейку, требует специальной ниши или платформы.
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение проводов, подходят для медных жил сечением до 16 мм2.

Совместимость и монтаж

Контактор модульный КМ50-20 АС PRO NO-902-337 ЭРА не крепится на DIN-рейку - он имеет “скрытую” форму, поэтому требует подготовки углубления в стенке распределительного щита или установки на внутреннюю площадку. Подключение силовых проводов выполняется через винтовые зажимы: затягивайте их равномерно, чтобы избежать повреждения изоляции. Управляющая катушка подключается к сигналу управления (например, от терморегулятора, таймера или PLC) напряжением 230 В. Для правильной работы необходимо соблюдать полярность - хотя для переменного тока она не принципиальна, рекомендовано сохранять последовательность подключения для единообразия схемы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IP20 и предназначено исключительно для внутренней установки в сухих, невзрывоопасных помещениях. Отсутствие сертификата соответствия IEC/EN 60947-4-1 указывает на то, что продукт ориентирован на рынок РФ и может не иметь международной сертификации. Применение вне условий, указанных в документации, может привести к выходу из строя или возникновению опасности.

Преимущества

• Высокая коммутационная способность - 50 А позволяют работать с мощными нагрузками без необходимости использовать более громоздкие устройства.
• Два параллельных НО контакта - дают возможность реализовать функциональную связь с другими устройствами (индикация состояния, блокировки).
• Фиксированное напряжение катушки 230 В - минимизирует риск некорректного срабатывания при колебаниях сети.
• Пластиковый корпус - легкий, устойчивый к коррозии и химическим веществам в помещении.

Ограничения применения

• Не подходит для установки на DIN-рейку - требует доработки шкафа или специального крепления.
• Защита IP20 запрещает использование во влажных, пыльных или наружных условиях.
• Рассчитан только на переменный ток - нельзя применять в цепях постоянного тока даже при одинаковом напряжении.
• Отсутствует встроенный тепловой или электромагнитный защитный механизм - обязательно нуждается в сочетании с автоматическим выключателем или предохранителем.
• Не предназначен для частого включения/выключения (более 600 раз в час) - возможен износ контактов.

Примеры использования

• Автоматическое включение системы воздушного отопления при достижении заданной температуры.
• Управление групповым освещением в торговом зале по расписанию через таймер.
• Запуск циркулярного насоса в системе горячего водоснабжения по команде от термостата.
• Контроль работы вентилятора в серверной комнате через систему сбора данных.

Практические советы

• Выбирая место установки, учтите глубину 66 мм - недостаточное пространство может помешать плотному закрытию крышки щита.
• Подбирайте провода сечением 4–16 мм2 - слишком тонкие вызывают перегрев, слишком толстые плохо фиксируются в зажимах.
• Обязательно используйте автоматический выключатель перед этим контактором - он защитит от перегрузок и коротких замыканий.
• Проверьте соответствие напряжения управления - если ваш контроллер выдаёт 12 В или 24 В, этот контактор не сработает.
• При многократном включении проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками (двигателями, трансформаторами).
