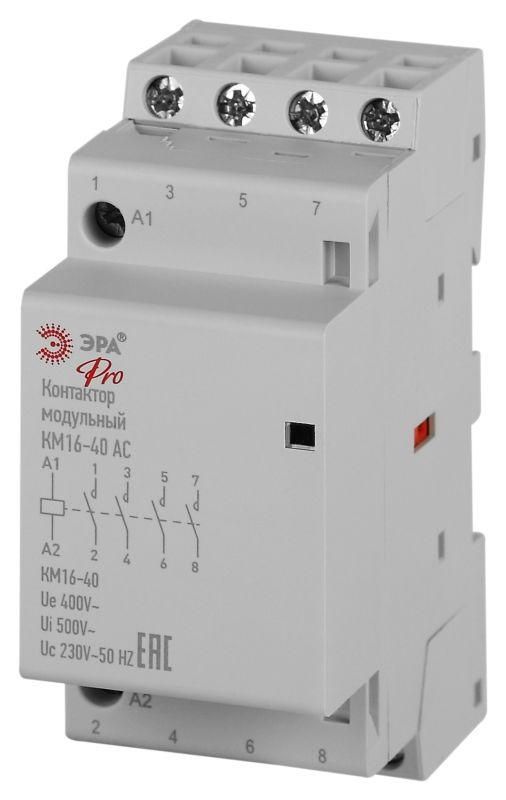

Контактор модульный PRO NO-902-325 КМ16-40 АС | Б0062251 ЭРА

Контактор модульный КМ16-40 АС PRO NO-902-325 ЭРА предназначен для дистанционного включения и отключения электроприёмников в сетях переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию нагрузок до 25 А и подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор модульный КМ16-40 АС PRO NO-902-325 ЭРА используется для автоматического управления оборудованием, требующим частого включения/выключения. Он применяется в системах освещения, вентиляции, кондиционирования, насосов, нагревательных элементов и других устройств с активной или слабоиндуктивной нагрузкой. Подходит для установки в жилых, офисных и промышленных распределительных щитах.

Технические характеристики

• Номинальное напряжение: 250 В - работает в бытовой и легкопромышленной сети 220–240 В
• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения
• Тип тока: переменный (AC) - только для сетей с частотой 50 Гц
• Напряжение цепи управления: 230 В - катушка срабатывает при подаче именно такого напряжения
• Максимальная мощность: 5750 Вт - предельная нагрузка при 250 В и 25 А
• Количество нормально разомкнутых контактов: 2 - два силовых контакта, которые замыкаются при включении
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип подключения: винтовое - провода фиксируются болтами, требуется отвертка
• Материал корпуса: пластик - изолирующий, самозагасаемый, устойчив к механическим воздействиям
• Глубина монтажа: 66 мм - необходимое свободное пространство внутри шкафа

Совместимость и монтаж

Контактор модульный КМ16-40 АС PRO NO-902-325 ЭРА совместим с DIN-рейкой шириной 35 мм, стандартной для большинства распределительных щитов. Устанавливается одним щелчком - фиксация осуществляется защёлкой. Для подключения используйте провода сечением до 2,5 мм2. Обязательно соблюдайте полярность: управление происходит через катушку, которая подключается к цепи управления (например, терморегулятору, таймеру или PLC), а нагрузка - к силовым контактам. Не допускается перепутывать входы и выходы управления и нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II. Отсутствие защиты от воды и пыли (IP20) означает, что контактатор можно использовать только во внутренних помещениях, в закрытых щитах. Нет сертификации по IEC 60947-4-1, однако производитель указывает соответствие основным требованиям для аналогичных изделий серии КМ.

Преимущества

• Узкий профиль - занимает мало места на DIN-рейке
• Чёткая визуальная индикация состояния - положение рычага показывает, включен ли контакт
• Высокая механическая долговечность - рассчитан на десятки тысяч операций включения
• Простота замены - легко демонтировать и установить новый без перепайки

Ограничения применения

• Не подходит для работы с постоянным током (DC)
• Запрещено применять в условиях повышенной влажности, запылённости или на улице - IP20 недостаточна
• Не рекомендован для высоких индуктивных нагрузок (например, крупные двигатели) - возможны дуговые пробои
• Работает только при напряжении управления 230 В - нельзя использовать с 12 В, 24 В или 110 В
• Мощность выше 5750 Вт приведёт к перегреву и выходу из строя

Примеры использования

• Автоматическое включение системы вентиляции по сигналу от датчика CO₂
• Управление группой LED-светильников через таймер или умный дом
• Коммутирующая роль в схеме теплого пола с термостатом
• Подключение кондиционера к центральной системе управления зданием

Практические советы

• Проверьте напряжение управления перед подключением - неверное значение (например, 110 В вместо 230 В) не вызовет срабатывание
• При монтаже затягивайте винты равномерно - перетягивание повредит изоляцию провода
• Учитывайте глубину 66 мм при планировании расположения щита - другие устройства должны не мешать
• Для нагрузок близких к 25 А рекомендуется выбирать контакт с запасом - лучше взять КМ16-63, если есть возможность
• Не устанавливайте рядом с источниками тепла - температура вокруг должна оставаться ниже +40 C
