Контактор модульный 3НО+1НЗ 25А 230В МК-103 | 18068DEK DEKraft APC

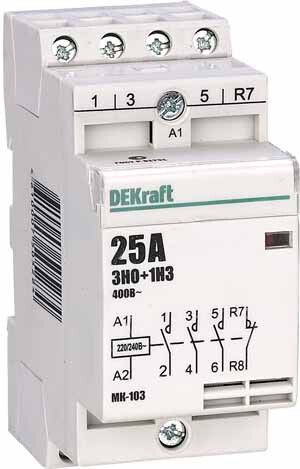

Модульный контактор 3НО+1НЗ 25А 230В МК-103 от DEKRAFT предназначен для дистанционного включения и отключения электрических нагрузок до 25 А в сетях переменного тока. Устройство устанавливается на DIN-рейку, подходит для частых коммутаций и используется в системах автоматизации с малой и средней мощностью.

Назначение и область применения

Модульный контактор 3НО+1НЗ 25А 230В МК-103 управляет электрическими нагрузками через слаботочную цепь управления. Он позволяет включать/выключать оборудование удалённо, снижая необходимость ручного воздействия. Подходит для задач, где требуется высокая частота включений - например, запуск насосов, вентиляторов, компрессоров, светильников или нагревательных элементов.

Не предназначен для защиты от перегрузок или коротких замыканий - для этого используются автоматические выключатели (например, MCB, указанные в сфере применения). Контактор 3НО+1НЗ 25А 230В МК-103 работает как исполнительное устройство в составе автоматизированных систем.

Технические характеристики

• Номинальный рабочий ток: 25 А (переменный ток, класс AC-7a - для индуктивных нагрузок типа двигателей)
• Номинальное напряжение силовой цепи: до 400 В переменного тока
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых контактов: 3 нормально открытых (НО)
• Количество вспомогательных контактов: 1 нормально закрытый (НЗ)
• Коммутируемая мощность: 1,5 кВт при 230 В
• Тип подключения: винтовые зажимы для проводов
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Ширина устройства: 1 модуль (18 мм)
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Соответствие стандарту: ГОСТ Р 51731-2001

Совместимость и монтаж

Модульный контактор 3НО+1НЗ 25А 230В МК-103 совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без инструментов.

Подключение силовых проводов выполняется через винтовые зажимы. Перед затяжкой убедитесь, что жилы зачищены на 8–10 мм и не имеют повреждений. Максимальное сечение - 25 мм2, меньшие сечения можно использовать с предварительной опрессовкой или вставкой в наконечники.

Управляющая катушка подключается к цепи управления 230 В. Обязательно соблюдайте полярность - хотя контактор не чувствителен к ней, неправильная схема может вызвать отказ в работе.

Безопасность и стандарты

Контактор 3НО+1НЗ 25А 230В МК-103 соответствует требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и надёжность модульных аппаратов. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать внутри распределительных щитов.

Не используйте контакт в условиях повышенной влажности, пыли или агрессивной среды - для таких условий требуются контакторы с более высокой степенью защиты (IP65 и выше).

Преимущества

• Компактный размер - занимает всего один модуль, экономит место в щите
• Высокая износостойкость - рассчитан на частые включения/отключения (до 1 млн операций)
• Простота монтажа - не требует дополнительных креплений или адаптеров
• Чёткое разделение функций: три силовых контакта для нагрузки, один вспомогательный - для сигнализации или блокировки
• Нет необходимости в обслуживании - герметичная конструкция, без движущихся деталей вне рамки

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный (AC)
• Нельзя применять в условиях влажности, пыли, агрессивных газов - IP20 недостаточно
• Не является защитным устройством - не отключает при перегрузках или КЗ, нужен автоматический выключатель в цепи
• Катушка управления рассчитана только на 230 В - нельзя подключать к 110 В или 380 В без преобразования
• Не рекомендуется для нагрузок свыше 1,5 кВт при 230 В - возможен перегрев и выход из строя

Примеры использования

• Управление циркуляционными насосами в системах отопления
• Включение вытяжных вентиляторов в кухнях и санузлах
• Автоматизация освещения в торговых залах по таймеру
• Управление тепловыми завесами или инфракрасными обогревателями
• Сигнализация состояния оборудования через вспомогательный контакт НЗ (например, “устройство выключено”)

Практические советы

• Выбирая контактор, проверьте соответствие напряжения катушки (230 В) вашей цепи управления - неверное напряжение приведёт к отказу или перегреву.
• При использовании вспомогательного контакта НЗ учтите, что он замкнут при отключённом контакторе - это удобно для сигналов “готово к работе” или “отключено”.
• Для долговечности не перегружайте контакты - даже при 25 А лучше работать с запасом (не более 20 А длительно).
• Проверяйте плотность затяжки винтов - слишком слабая фиксация вызывает нагрев, слишком сильная - повреждает изоляцию.
• Если планируете много контакторов - выбирайте модели одной серии (например, все МК-103), чтобы унифицировать монтаж и запчасти.
