Контактор КМИе-22511 25А 230В/АС3 1НЗ | KKME21-025-230-01 GENERICA IEK

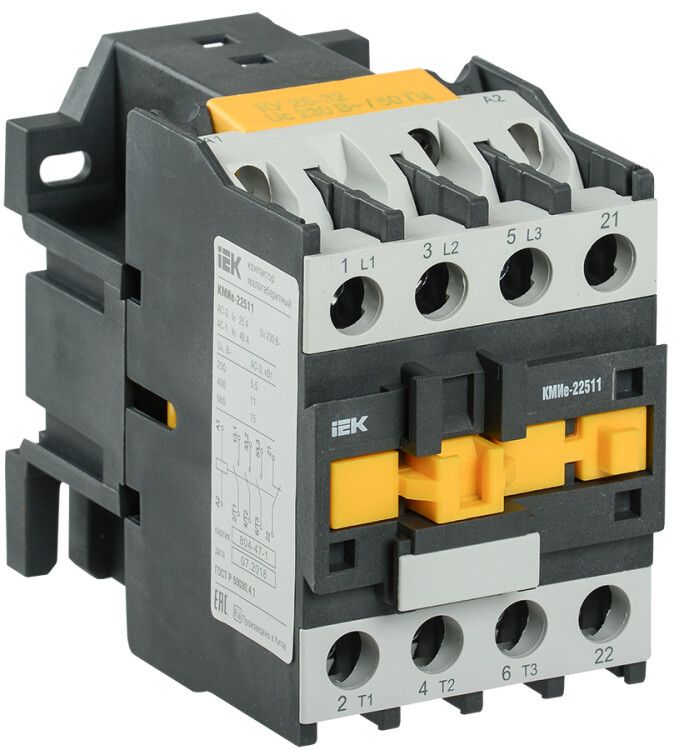

Контактор КМИе-22511 25 ампер 230 вольт переменного тока 1 нормально замкнутый контакт - компактное устройство от бренда IEK для дистанционного включения и выключения электрических цепей с током до 25 А. Артикул kkme21-025-230-01 подходит для управления двигателями, нагревателями и осветительными нагрузками в условиях ограниченного пространства.

Назначение и область применения

Контактор КМИе-22511 предназначен для частого включения и отключения электрических цепей с помощью слаботочных управляющих сигналов. Он используется там, где требуется надёжное и долговечное переключение нагрузок без механического воздействия.

• Управление асинхронными двигателями с короткозамкнутым ротором (категория AC-3): вентиляторы, насосы, кран-балки, станки.
• Контроль нагревательных элементов и освещения (категория AC-1): тепловые завесы, печи, световые системы.
• Применение в системах АВР, автоматических линиях и пультах управления.

Технические характеристики

• Тип тока: Переменный (AC), 230 В - оптимально для сетей бытовой и промышленной сети 220–240 В.
• Номинальный ток: 25 А - способен коммутировать нагрузки до 11 кВт при напряжении 230 В.
• Силовые полюса: 3 - позволяет контролировать трёхфазную нагрузку полностью.
• Вспомогательный контакт: 1 нормально замкнутый (НЗ) - используется для сигнализации состояния, блокировок или обратной связи в схемах управления.
• Подключение: Винтовое - надёжное соединение проводов сечением до 2,5 мм2 (по типичному применению для таких контакторов).
• Монтаж: На монтажную плату - фиксируется через отверстия в корпусе, не требует DIN-рейки.
• Защита: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах.
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации.
• Габариты: Малогабаритное исполнение - экономит место в распределительных шкафах.

Совместимость и монтаж

Контактор КМИе-22511 монтируется исключительно на монтажную плату. Для установки нужны четыре отверстия под крепёжные болты - они расположены по углам корпуса. Устройство не совместимо с DIN-рейкой. Подключаются силовые провода к клеммам L1-T1, L2-T2, L3-T3, управляющая катушка - к A1-A2. Вспомогательный НЗ-контакт доступен для внешних цепей управления.

Крепление допускается на вертикальной поверхности с отклонением до +-30° по горизонтали - это важно при установке в нестандартных шкафах или на наклонных стенках.

Безопасность и стандарты

Контактор КМИе-22511 соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1:2000). Это гарантирует соответствие международным нормам безопасности, износостойкости и электромагнитной совместимости. Сертифицирован для работы в промышленных условиях.

Преимущества

• Высокая плотность монтажа благодаря компактным габаритам - удобен для мини-шкафов и модульных решений.
• Наличие одного НЗ-контакта позволяет реализовать функции контроля состояния без дополнительных реле.
• Долгий срок службы - снижает затраты на обслуживание и замену.
• Совместим с широким спектром управляющих устройств: кнопочные посты, терморегуляторы, PLC, таймеры.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита.
• IP20 не обеспечивает защиту от пыли и влаги - запрещена установка вне герметичных шкафов.
• Не предназначен для постоянного тока (DC) - работает только с переменным током 230 В.
• Нельзя использовать для нагрузок выше 25 А - риск сваривания контактов и выхода из строя.
• Требуется жесткая фиксация на плате - вибрация или люфт могут повредить соединения.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика давления.
• Управление тепловой завесой в торговом зале через термостат.
• Переключение режима работы вентилятора в HVAC-системе с использованием НЗ-контакта для индикации “работает”.
• Частотное регулирование станка с использованием контактора в качестве предварительного включения перед частотником.

Практические советы

• При подборе контактора проверьте, что ваша нагрузка не превышает 11 кВт при 230 В - это максимальная коммутируемая мощность.
• Для увеличения срока службы используйте плавкий предохранитель на 32 А (класс gG) в цепи питания контактора.
• При монтаже на плату убедитесь, что провода не натянуты - это предотвращает деформацию клемм.
• Если нужен НО-контакт вместо НЗ - выбирайте другую модификацию серии КМИе (например, с двумя НО).
• Не забудьте про вентиляцию вокруг контактора - перегрев сокращает срок службы катушки.
