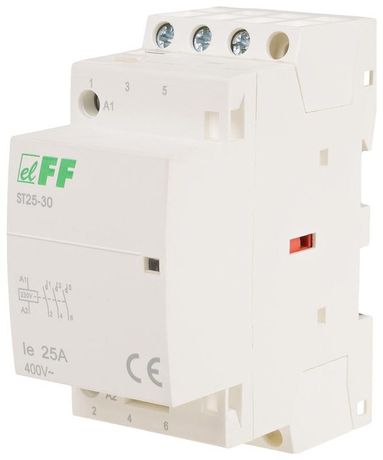

Контактор модульный ST-25-30 - EA13.001.007 Евроавтоматика

Контактор модульный ST25-30 от Евроавтоматика - устройство для дистанционного включения и отключения электрических цепей с током до 25 А, рассчитанное на работу в системах автоматизации с питанием 230 В переменного тока. Устанавливается на DIN-рейку, занимает два модуля, имеет три нормально открытых контакта и степень защиты IP20.

Назначение и область применения

Контактор модульный ST25-30 предназначен для частого коммутирования силовых цепей с высокой нагрузкой - например, двигателей, нагревательных элементов, освещения или конвейеров. Он работает в паре с кнопками, термореле или контроллерами, позволяя управлять оборудованием удалённо, без ручного воздействия. Подходит для установки в распределительных щитах промышленных объектов, станций автоматизации, систем HVAC и других местах, где требуется надёжное и долговечное управление электрооборудованием.

Технические характеристики

• Номинальный ток: 25 А - способен безопасно коммутировать нагрузки до этого значения;
• Напряжение катушки управления: 230 В AC - требует именно такого напряжения для срабатывания;
• Количество силовых полюсов: 3 - все три контакта одновременно замыкаются при включении;
• Количество нормально открытых контактов: 3 NO - в исходном состоянии цепь разомкнута, замыкается при подаче напряжения на катушку;
• Номинальное напряжение контактов: 400 В - максимальное напряжение, которое можно коммутировать через контакты;
• Максимальная нагрузка: 1550 В·А - предельная мощность, которую можно переключать при 230 В;
• Номинальная мощность двигателя: 2,2 кВт - рекомендованная мощность трёхфазного электродвигателя для прямого запуска;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды;
• Количество модулей: 2 - ширина устройства соответствует двум стандартным модулям DIN-рейки (35 мм каждый);
• Глубина монтажа: 65 мм - необходимо обеспечить свободное пространство за щитом;
• Тип подключения: винтовые зажимы - провода фиксируются болтами, допускают многократную переподключку;
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя; для реверса нужен другой контактный комплект;
• Климатическое исполнение: УХЛ4 - работает в помещениях с умеренным и холодным климатом, без конденсации;
• Диапазон рабочих температур: от –25 до +50 C - не использовать вне этих границ;
• Индикация: механический красный флажок - показывает текущее состояние (включен/выключен) без внешнего питания.

Совместимость и монтаж

Контактор модульный ST25-30 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения используются винтовые зажимы: входные и выходные клеммы расположены с двух сторон корпуса. Катушка управления подключается к отдельным клеммам A1–A2, которые находятся на передней части устройства. Обязательно соблюдайте полярность при подключении - хотя для переменного тока она не важна, важно правильно подсоединить провода к указанным клеммам. Глубина монтажа 65 мм требует минимум 80 мм свободного места за щитом для удобного доступа к клеммам.

Безопасность и стандарты

Контактор ST25-30 соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов низковольтного исполнения. Степень защиты IP20 гарантирует, что пользователь не сможет случайно задеть токоведущие части, однако устройство не предназначено для установки во влажных, пыльных или наружных условиях. Индикация состояния выполнена механически - не зависит от внешнего питания, что повышает надёжность диагностики.

Преимущества

• Высокая износостойкость - рассчитан на частые включения/выключения, что делает его идеальным для автоматических систем;
• Чёткая визуальная индикация - красный флажок позволяет сразу определить состояние без тестера;
• Простота монтажа - легко устанавливается и обслуживается на DIN-рейке;
• Экономичное потребление - катушка 230 В имеет низкую мощность возбуждения, снижает нагрузку на управляющую цепь;
• Совместимость с широким спектром устройств - подходит для управления двигателями, насосами, светильниками и другими нагрузками до 2,2 кВт.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно для таких условий;
• Не подходит для реверсивных схем - для изменения направления движения оборудования требуется два контактора или специальный реверсивный модуль;
• Запрещено использование при температурах ниже –25 C и выше +50 C - возможны отказы или снижение срока службы;
• Не предназначен для постоянной работы при токе выше 25 А - превышение вызывает перегрев и выход из строя;
• Не используется в сетях постоянного тока - катушка рассчитана только на переменный ток 230 В.

Примеры использования

• Управление трехфазным электродвигателем насоса мощностью 2,2 кВт в системе водоснабжения;
• Автоматическое включение тепловентиляторов в промышленном помещении по сигналу термостата;
• Коммутация освещения на производстве через PLC или таймер;
• Включение конвейерной ленты при старте производства по команде с пульта управления.

Практические советы

• Выбирая контактор ST25-30, проверьте соответствие напряжения вашей управляющей цепи - 230 В AC - чтобы избежать неработоспособности;
• При подключении проводов используйте жилы сечением 0,5–4 мм2 - это соответствует заявленному классу зажимов;
• Не затягивайте винты слишком сильно - это может повредить пластиковые клеммы;
• Если планируете использовать несколько контакторов рядом, учтите тепловыделение - оставляйте минимальный зазор 10 мм между соседними устройствами;
• Для увеличения срока службы не включайте контактор при значительных перегрузках - даже кратковременные скачки тока свыше 25 А ускоряют износ контактов.
