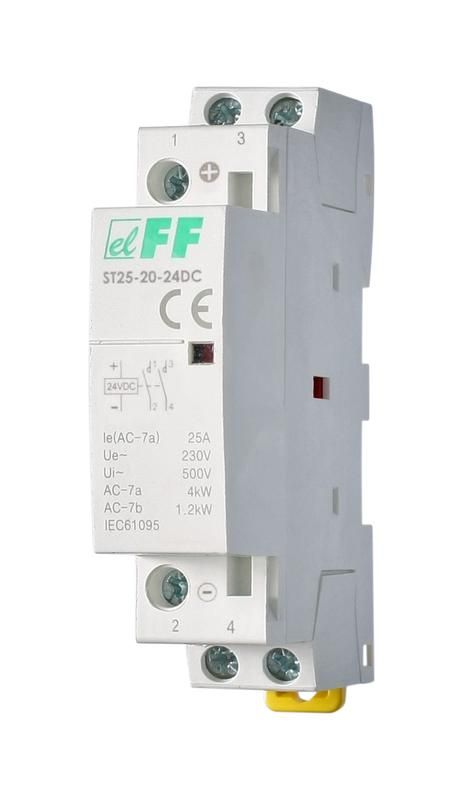

Контактор модульный ST25-20-24 DC 2НО 2.2Вт 2мод. монтаж на DIN-рейку F&F EA13.001.022 Евроавтоматика

Контактор модульный ST25-20-24DC - устройство для дистанционного включения и отключения силовых цепей постоянного тока с номинальным током до 25 А. Монтаж на DIN-рейку, компактное двухмодульное исполнение и управление от 24 В постоянного тока делают его удобным решением для автоматизации оборудования в промышленных щитах. Бренд Евроавтоматика, артикул ea13.001.022.

Назначение и область применения

Контактор модульный ST25-20-24DC предназначен для частого коммутирования силовых цепей постоянного тока с нагрузкой до 25 А. Он используется там, где требуется удалённое управление: в системах автоматики, на конвейерах, в станках, вентиляционных установках, зарядных устройствах и других аппаратах с высокой цикличностью включения/выключения. Подходит для сборки в распределительные шкафы с DIN-рейкой.

Технические характеристики

• Напряжение катушки управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 25 А
• Количество нормально открытых (НО) контактов: 2
• Число полюсов: 2P
• Число фаз: 1
• Мощность потребления катушки: 2,2 Вт
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Габариты: 2 модуля (18 мм × 90 мм)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Контактор модульный ST25-20-24DC монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхней части корпуса - провода зачищаются на 6–8 мм. Катушка подключается к источникам 24 В DC; полярность не имеет значения. Наличие двух НО-контактов позволяет управлять одной или двумя нагрузками одновременно. Устройство совместимо со всеми типами монтажных шкафов, соответствующих ГОСТ Р МЭК 60715.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для контактных аппаратов. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Климатическое исполнение УХЛ4 гарантирует надёжную работу в неотапливаемых помещениях при низких температурах, однако не предназначено для улицы или сырых сред.

Преимущества

• Низкое энергопотребление катушки - всего 2,2 Вт, что снижает нагрузку на источник питания
• Визуальная индикация состояния: поднятый красный флажок показывает, что контактор включен
• Компактная форма - занимает всего два модуля на рейке, экономит место в шкафу
• Высокая механическая износостойкость - рассчитан на частые циклы включения/отключения
• Простота замены: легко демонтируется и устанавливается без инструментов

Ограничения применения

• Не применяется в цепях переменного тока - работает только с 24 В постоянного тока
• Защита IP20 не допускает использование во влажных, пыльных или наружных условиях
• Не рекомендован для нагрузок выше 25 А - возможен перегрев и выход из строя
• Работает только в закрытых щитах при температуре не ниже -25 C и не выше +50 C
• Не имеет встроенной защиты от перегрузок или коротких замыканий - требует внешних предохранителей или автоматических выключателей

Примеры использования

• Управление двигателем постоянного тока в конвейерной линии
• Переключение нагревательных элементов в термокамере
• Автоматическое включение/выключение светодиодных осветительных систем
• Коммутация зарядных устройств для аккумуляторов 24 В
• Системы безопасности: отключение питания при аварийном останове

Практические советы

• Проверьте соответствие напряжения источника - 24 В DC. Превышение может повредить катушку.
• При использовании нескольких контакторов ST25-20-24DC убедитесь, что суммарная мощность всех катушек не превышает возможности вашего блока питания.
• Для долговечности используйте контактор только с нагрузкой, близкой к номинальной - длительная работа на 25 А снизит срок службы.
• Обязательно установите предохранители или автомат перед контактором - он сам не защищает от КЗ.
• При монтаже в плотно заполненных шкафах учтите необходимость вентиляции - перегрев снижает надёжность.
• Флажок на лицевой стороне - это не просто индикатор, а способ быстрой диагностики без тестера.
