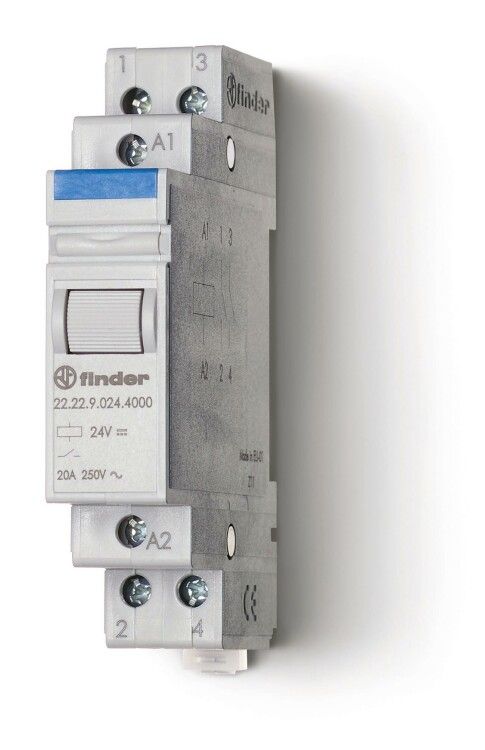

Контакторы модульные 20А 2NO - 22.22.9.024.4000 FINDER 222290244000

Контактор модульный Finder 22.22.9.024.4000 - компактное устройство для коммутации нагрузок до 20 А постоянного тока на 24 В, предназначенное для установки на DIN-рейку в распределительных щитах. Модель с двумя нормально открытыми контактами и защитой IP20 подходит для автоматизации слаботочных систем, где важна надежность и безопасность.

Назначение и область применения

Контактор модульный Finder 22.22.9.024.4000 используется для удалённого включения и выключения электрических цепей постоянного тока. Он применяется там, где требуется частое переключение: управление двигателями постоянного тока, светодиодными источниками питания, нагревательными элементами, насосами и другими устройствами с нагрузкой до 20 А.

Подходит для систем автоматизации в промышленном оборудовании, станках, конвейерах, системах освещения и энергоэффективных решениях. Устройство особенно эффективно в щитах с ограниченным пространством благодаря компактному формату - всего два модуля DIN.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока (DC)
• Номинальный ток: 20 А
• Максимальная мощность: 1000 Вт
• Количество нормально открытых контактов: 2
• Количество силовых полюсов: 2
• Напряжение катушки управления: 24 В DC
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: 17,5 мм в ширину (2 модуля DIN)
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C и относительной влажности до 95 % при 25 C
• Контакты: серебро-оксид олова (AgSnO₂) - устойчивы к дуговым воздействиям, не содержат кадмий
• Нормативный стандарт: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22.22.9.024.4000 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без инструментов.

Подключение проводов осуществляется через винтовые зажимы. Подходящее сечение жил - от 0,2 до 25 мм2. Для многожильных проводов рекомендуется использовать наконечники. Обязательно затягивать винты усилием 0,5–0,7 Нм - недостаточное или избыточное усилие снижает долговечность контакта.

Катушка управления питается от 24 В постоянного тока. Переполюсовка не допускается - устройство имеет полярную защиту.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к электромагнитным контакторам для управления нагрузками. Сертификация обеспечивает соответствие требованиям безопасности в промышленных условиях.

Контакты изготовлены из материала AgSnO₂ - экологически безопасный аналог традиционных сплавов с кадмием. Это исключает риск токсичного выброса при повреждении устройства и соответствует директивам RoHS.

Преимущества

• Высокая надёжность контактов AgSnO₂ - меньше окисления и более длительный срок службы при частых включениях
• Компактный размер - занимает всего 2 модуля DIN, экономит место в шкафу
• Наличие кнопки проверки - позволяет вручную активировать контакты без подачи напряжения на катушку, что удобно при диагностике и обслуживании
• Работает при высоких уровнях влажности и низких температурах - идеален для неотапливаемых помещений
• Не содержит кадмий - безопаснее для окружающей среды и персонала

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости или влаги - степень защиты IP20 не предохраняет от попадания жидкости или пыли внутрь
• Не подходит для переменного тока - только для цепей постоянного тока 24 В
• Максимальная мощность ограничена 1000 Вт; при превышении возможны перегрев и выход из строя
• Не рекомендуется для частых аварийных отключений - устройство рассчитано на нормальные рабочие циклы, а не на защитные функции

Примеры использования

• Управление двигателем постоянного тока в конвейерной линии
• Переключение группы LED-светильников в производственном цеху
• Автоматизация системы теплого пола с контроллером на 24 В DC
• Коммутирование насосов в системах водоснабжения с PLC-выходом
• Замена старых реле в существующих щитах с сохранением стандарта DIN

Практические советы

• При замене убедитесь, что новый контактный модуль точно соответствует типу нагрузки - здесь важно именно постоянный ток и 24 В
• Для увеличения срока службы используйте внешние защитные устройства: предохранители, дроссели или RC-цепочки при работе с индуктивными нагрузками
• Проверьте посадочный диаметр винтовых зажимов - они подходят под стандартные клеммы, но требуют точного обрезания изоляции
• Если планируете использование в холодном помещении - перед первым включением дайте устройству адаптироваться к температуре (не менее 30 минут)
• Кнопка проверки - отличный инструмент для тестирования цепи без подачи напряжения. Используйте её при плановом обслуживании
