Модульные контакторы 20А, 1 NC + NO - 22.23.9.024.4000 FINDER 222390244000

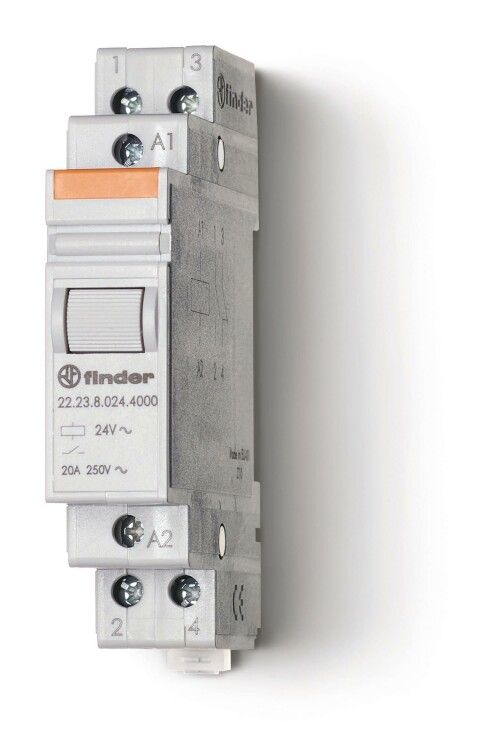

Модульный контактор Finder 22.23.9.024.4000 предназначен для коммутации нагрузок до 20 А в сетях переменного тока с напряжением до 250 В. Устройство устанавливается на DIN-рейку, управление осуществляется через катушку постоянного тока 24 В. Подходит для автоматизации оборудования в промышленной среде.

Назначение и область применения

Модульный контактор Finder 22.23.9.024.4000 используется для удалённого включения и выключения электрических нагрузок. Он применяется там, где требуется надёжная коммутация с частыми циклами работы: системы управления насосами, нагревательными элементами, светильниками, маломощными двигателями и другим оборудованием на производстве.

Технические характеристики

• Номинальный ток: 20 А - способен безопасно переключать нагрузки до этого значения.
• Напряжение катушки управления: 24 В постоянного тока - совместим с большинством промышленных контроллеров и систем автономного управления.
• Число контактных групп: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - позволяет реализовать базовые логические функции управления.
• Силовые полюса: 2 - обеспечивает коммутацию фазы и нулевого провода одновременно.
• Номинальное напряжение нагрузки: 250 В AC - рассчитан на работу в бытовой и промышленной сети 220–240 В.
• Максимальная мощность: 1000 Вт - предельная нагрузка при работе в режиме активной мощности (например, нагреватели).
• Подключение силовых контактов: винтовые зажимы - удобны для многожильных и одножильных проводов.
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать широкий спектр кабелей, включая медные жилы крупного сечения.
• Ширина корпуса: 17,5 мм - занимает два модуля DIN (по 8,75 мм каждый), что экономит место на рейке.
• Материал корпуса: пластик - устойчив к механическому воздействию и химическим веществам в условиях производства.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри щита.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C и повышенной влажности, подходящее для помещений с невзрывоопасной средой.
• Контакты: изготовлены из серебро-оксид олова (AgSnO₂) - обеспечивают долгую жизнь даже при высоких импульсных нагрузках, не содержат кадмий.
• Нормативный стандарт: EN 61095-2009 - соответствует европейским требованиям безопасности для аппаратов управления.

Совместимость и монтаж

Модульный контактор Finder 22.23.9.024.4000 легко монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно зафиксировать устройство защёлкой - никаких болтов или инструментов не требуется. Коммуникация между контактом и катушкой происходит исключительно через внешнюю цепь управления - устройства можно подключать последовательно или параллельно в зависимости от задачи. Наличие кнопки проверки позволяет тестировать работоспособность контакта без подачи питания на основную нагрузку.

Безопасность и стандарты

Произведено в соответствии с EN 61095-2009 - стандартом для электроуправляемых аппаратов. Материалы контактов не содержат канцерогенных компонентов (без кадмия), что снижает экологическую опасность при утилизации. Защита IP20 гарантирует, что внутренние части недоступны для случайного прикосновения, однако устройство нельзя применять вне электрического шкафа - попадание пыли, воды или сторонних объектов возможно лишь при нарушении условий монтажа.

Преимущества

• Высокая надёжность контактов AgSnO₂ - меньше окисления и сваривания при частых включениях.
• Экономия места благодаря компактному формату (2 модуля DIN).
• Простота диагностики - наличие кнопки проверки позволяет оперативно определить отказ контакта без демонтажа.
• Работа с постоянным током 24 В - идеальная совместимость с PLC, реле времени и другими современными системами управления.
• Не требует специальных инструментов для монтажа и обслуживания.

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - класс защиты IP20 не допускает использование вне закрытых шкафов.
• Не рекомендован для коммутации индуктивных нагрузок выше 1000 Вт - возможен пробой контактов при запуске двигателей или трансформаторов с большим пусковым током.
• Катушка работает только от постоянного тока 24 В - невозможно подключение к переменному току без преобразования.
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо использовать дополнительно автоматы или предохранители.

Примеры использования

• Автоматизация освещения в цеху - включение/выключение группы LED-светильников по расписанию.
• Управление тепловыми матами или инфракрасными обогревателями в логистических помещениях.
• Переключение насосов в системах водоснабжения - работа по сигналу от датчиков уровня.
• Контроль работы вентиляторов в электронных шкафах - включение при повышении температуры.

Практические советы

• Проверьте соответствие сечения кабеля (до 25 мм2) перед затяжкой винтов - слишком толстый провод не войдёт, слишком тонкий может плохо зажаться.
• Обязательно используйте автоматический выключатель перед контактором - он защитит устройство от скачков тока.
• При использовании в холодном помещении (ближе к минус 25 C) убедитесь, что катушка получает достаточное напряжение - снижение температуры может увеличить её сопротивление.
• Не забудьте про кнопку проверки - она позволяет протестировать состояние контактов без отключения всей системы.
• При замене аналога - ориентируйтесь на модель Finder 22.23.9.024.4000, так как другие контакторы с такой же геометрией могут иметь отличные параметры катушки или контактов.
