Модульные контакторы 20А, 2 NC - 22.24.9.024.4000 FINDER 222490244000

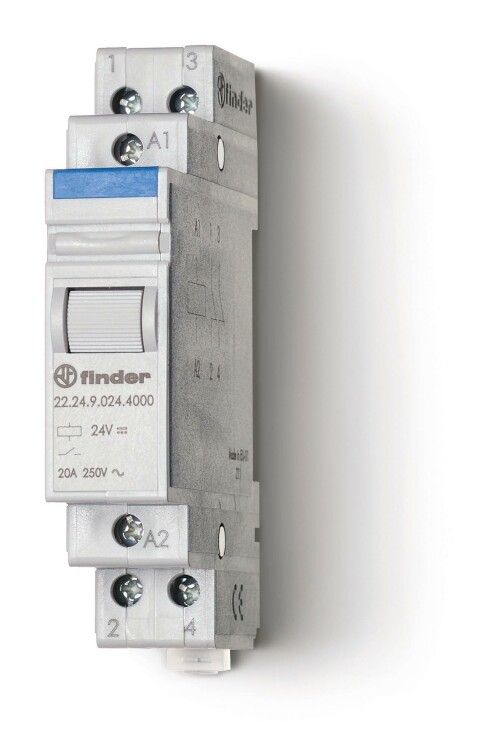

Контактор модульный Finder 22.24.9.024.4000 предназначен для коммутации нагрузок до 20 А в цепях переменного тока с напряжением до 250 В. Управление осуществляется через катушку постоянного тока 24 В, что делает его подходящим для систем автоматизации на базе PLC. Модель компактна, монтируется на DIN-рейку и оснащена контактами из сплава AgSnO₂ - устойчивых к свариванию и износу.

Назначение и область применения

Контактор модульный Finder 22.24.9.024.4000 используется для включения и отключения электрических нагрузок в автоматизированных системах. Подходит для управления двигателями малой мощности, нагревательными элементами, светильниками, насосами и другим оборудованием, требующим дистанционного управления. Часто применяется в панелях управления промышленным оборудованием, конвейерах, системах вентиляции и HVAC.

Технические характеристики

• Номинальный ток: 20 А
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Число силовых полюсов: 2
• Число нормально замкнутых (НЗ) контактов: 2
• Номинальное напряжение нагрузки: 250 В AC
• Максимальная переключаемая мощность: 1000 Вт
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Ширина по модулю DIN: 2 модуля (17,5 мм)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C и относительной влажности до 95 %
• Соответствие стандарту: EN 61095-2009
• Контакты: изготовлены из серебро-оксид олова (AgSnO₂), без кадмия

Совместимость и монтаж

Контактор модульный Finder 22.24.9.024.4000 устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых цепей используются винтовые зажимы - допускаются медные жилы сечением до 25 мм2. Управляющая катушка подключается к источникам постоянного тока 24 В. Обратите внимание: контактор не имеет реверса - он управляет нагрузкой только в одном направлении. Для подключения контрольной цепи используйте экранированные провода, чтобы минимизировать помехи.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к электромагнитным контакторам. Сертифицирован для работы в условиях повышенной влажности и колебаний температуры (климат УХЛ4). Отсутствие кадмия в контактах обеспечивает соответствие директивам RoHS. IP20 не защищает от попадания пыли и брызг - устройство следует устанавливать внутри закрытых щитов.

Преимущества

• Контакты из AgSnO₂ обеспечивают долгий срок службы даже при частых включениях и высоких импульсных токах
• Наличие кнопки проверки позволяет вручную тестировать состояние контактов без подачи питания на катушку
• Компактный формат (2 модуля) экономит место в распределительном щите
• Работает стабильно при напряжении катушки +-10 % от номинала
• Не содержит токсичных материалов - безопасен для окружающей среды

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от пыли, влаги и агрессивной среды
• Подходит только для нагрузок до 1000 Вт; при превышении возможен выход из строя контактов
• Не рекомендован для частых пусков двигателей с высокими пусковыми токами (например, асинхронных двигателей > 0,75 кВт) без учета коэффициента запаса
• Только одно направление коммутации - нельзя использовать как реверсивный контактор
• Не совместим с переменным током в цепи управления - катушка рассчитана исключительно на 24 В DC

Примеры использования

• Управление тепловым насосом в системе отопления
• Включение/выключение конвекторов в офисных помещениях
• Коммутирование светильников в автоматической системе освещения
• Управление питанием пневматического клапана в линии производства
• Переключение режимов работы станка по сигналу от контроллера

Практические советы

• При установке на DIN-рейку убедитесь, что контактор плотно зафиксирован - слабый контакт может вызвать перегрев
• Для надежной работы катушки соблюдайте полярность подключения 24 В DC
• Проверьте сечение кабеля перед подключением - превышение 25 мм2 может повредить зажимы
• Используйте кнопку проверки для диагностики состояния контактов перед обслуживанием оборудования
• При проектировании системы учтите, что два НЗ контакта работают одновременно - они не являются независимыми
• Для длительной эксплуатации в условиях вибраций рекомендуется фиксация проводов хомутами рядом с контактором
