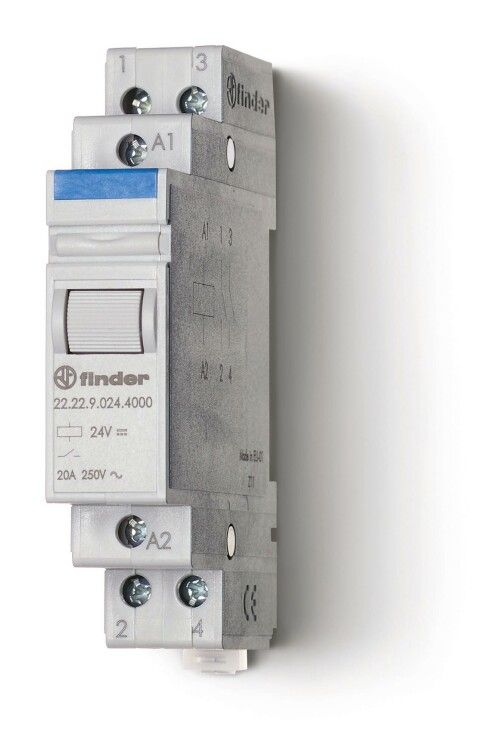

Модульные контакторы 20А, 2 NO - 22.22.8.024.4000 FINDER 222280244000

Контактор модульный Finder 22.22.8.024.4000 - компактное устройство для дистанционного включения и отключения нагрузки до 20 А в сетях переменного тока. Подходит для автоматизации систем управления на DIN-рейке, особенно там, где важна надёжность и безопасность коммутации. Контакты из серебро-оксид олова обеспечивают устойчивость к дуговым перегрузкам.

Назначение и область применения

Контактор модульный Finder 22.22.8.024.4000 используется для управления электрическими нагрузками через слаботочную цепь управления 24 В AC. Он позволяет включать/выключать оборудование удалённо, что удобно в системах автоматизации, панелях управления и распределительных щитах.

• Подходит для управления освещением, нагревательными элементами, насосами, вентиляторами и другими бытовыми/промышленными нагрузками до 20 А.
• Часто применяется в системах HVAC, конвейерах, станках, автоматических линиях.
• Рассчитан на частые операции включения/отключения благодаря долговечным контактам AgSnO₂.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который может проходить через контакты без повреждений.
• Напряжение катушки: 24 В переменного тока (AC) - требует именно такого напряжения для срабатывания; не работает от постоянного тока.
• Количество контактов: 2 нормально открытых (NO) - замыкаются при подаче напряжения на катушку, размыкаются при её обесточивании.
• Силовые полюса: 2 - каждый контакт управляет одной фазой нагрузки.
• Ширина: 17,5 мм - занимает один модуль DIN, два таких контактора займут 2 модуля.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды. Устанавливается внутри закрытых щитов.
• Максимальное сечение кабеля: 25 мм2 - можно подключить провода с жилами до этого размера.
• Максимальная мощность лампы: 1000 Вт - допустимая нагрузка для индуктивных или емкостных нагрузок типа галогенных ламп.
• Материал корпуса: термостойкий пластик - выдерживает температурные колебания и не горит.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, влажностью до 95 % при +25 C.
• Тип подключения: винтовые зажимы - надёжное механическое соединение, требует затяжки отверткой.
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми стандартными рейками в щитах.
• Норматив: EN 61095-2009 - соответствует европейскому стандарту на электромагнитные контакторы.

Совместимость и монтаж

Контактор модульный Finder 22.22.8.024.4000 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его сверху и опустить до фиксации. Подключение силовых проводов выполняется через винтовые клеммы - используйте отвертку с плоским лезвием. Напряжение управления подаётся на две верхние клеммы катушки (обозначены A1/A2). Обязательно соблюдайте полярность: L - на A1, N - на A2.

Не рекомендуется использовать этот контактор в цепях с высокими импульсными токами (например, при запуске двигателей без пускателей). Также он не предназначен для работы вне закрытых щитов из-за низкой степени защиты IP20.

Безопасность и стандарты

• Соответствует стандарту EN 61095-2009 - гарантирует безопасность при работе с токами до 20 А.
• Контакты не содержат кадмий - экологически безопасны, соответствуют RoHS.
• Кнопка проверки - позволяет вручную протестировать срабатывание контактов без подачи напряжения на катушку.
• Защита IP20 исключает риск поражения током при случайном прикосновении к клеммам, но не защищает от попадания пыли и влаги.

Преимущества

• Контакты из AgSnO₂ - устойчивы к эрозии, меньше окисляются, служат дольше, чем обычные медные или серебряные контакты.
• Компактный формат - всего 17,5 мм в ширину, экономит место в щите.
• Простота монтажа - совместим с любыми DIN-рейками, не требует специальных инструментов.
• Наличие кнопки тестирования - позволяет диагностировать работоспособность без внешнего управления.
• Высокая надёжность при частых циклах включения - идеален для автоматических систем.

Ограничения применения

• Не подходит для установки на улице, в сырых или пыльных местах - IP20 недостаточно для открытых условий.
• Не предназначена для реверсивной схемы - нельзя менять направление движения двигателя.
• Запрещено превышать номинальный ток 20 А - возможен перегрев и выход из строя.
• Не работает при постоянном токе на катушке - требуется именно 24 В AC.
• Не рекомендован для управления светодиодными светильниками с драйверами - возможны проблемы с пусковыми токами.

Примеры использования

• Автоматизация системы отопления: включение котельного насоса по сигналу термостата.
• Управление освещением в цеху: включение группы ламп по расписанию через PLC.
• Контроль вентиляторов в распределительных щитах: включение при превышении температуры.
• Системы безопасности: отключение оборудования при аварийной ситуации по сигналу с датчиков.

Практические советы

• При подключении кабелей сечением более 16 мм2 - предварительно зачистите жилы и убедитесь, что они плотно вошли в клемму. Перегрузка может вызвать нагрев.
• Проверьте напряжение на катушке перед первым включением - даже 10% перенапряжения снижают срок службы.
• Используйте этот контактор только в паре с аппаратами защиты (автоматическими выключателями или предохранителями) - сам по себе он не обеспечивает защиту от перегрузок.
• При замене - убедитесь, что новый аналог имеет те же параметры: 2 NO, 20 А, 24 V AC, IP20, DIN-монтаж. Модели других серий могут отличаться по габаритам.
• Для длительной работы в условиях повышенной влажности - выбирайте контакторы с IP44 и выше, так как этот вариант не подходит.
