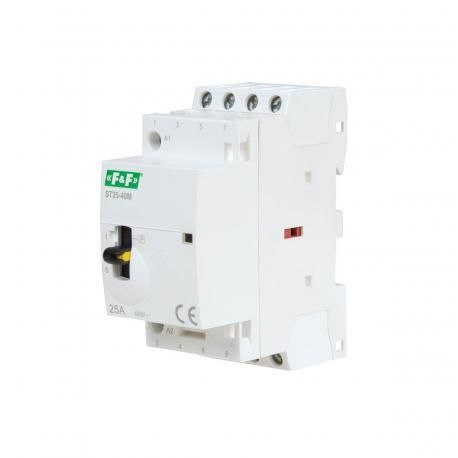

Контактор модульный ST25-40-M 4НО 4Вт 2мод. автоматич./ручн. монтаж на DIN-рейку F&F EA13.001.032 Евроавтоматика

Контактор модульный ST25-40-M 4 нормально открытых 4 нормально закрытых 2 модуля автоматический/ручной монтаж на DIN-рейку от Евроавтоматика предназначен для удалённого и ручного управления силовыми цепями переменного тока. Устройство сочетает функции автоматического контактора и механического выключателя, что делает его удобным решением для систем, где требуется контроль состояния коммутации даже при отсутствии питания.

Назначение и область применения

Контактор модульный ST25-40-M используется для включения и отключения электрооборудования с током до 25 А. Он применяется в системах автоматизации: управление освещением, вентиляцией, кондиционированием, насосными установками, нагревательными элементами и другими устройствами средней мощности. Благодаря возможности ручного управления, он подходит для сервисного обслуживания, тестирования и аварийного отключения.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение питания катушки: 230 В AC
• Число полюсов: 4
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 4
• Модульное исполнение: да, занимает 2 модуля (17,5 мм каждый)
• Способ монтажа: на DIN-рейку типа TS35
• Степень защиты: IP20 - защита от доступа пальцами, но не от пыли и брызг воды
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат, внутри помещений
• Рабочий температурный диапазон: от -25 C до +50 C
• Тип тока: переменный (AC)

Совместимость и монтаж

Контактор модульный ST25-40-M совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - как автоматическим, так и ручным способом. Для фиксации достаточно плотно надвинуть корпус до щелчка. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно проверьте соответствие сечения жил и крутящего момента затяжки (не более 0,8 Нм). Установка возможна в распределительных шкафах, панелях управления и ящиках с достаточным воздушным зазором вокруг устройства.

Безопасность и стандарты

Контактор соответствует требованиям безопасности для оборудования класса I. Применяемые материалы и изоляция обеспечивают безопасную работу в условиях внутреннего монтажа. Степень защиты IP20 исключает использование вне помещений или во влажных средах. Электромагнитная совместимость не указана - рекомендуется применять в местах с минимальным уровнем радиопомех.

Преимущества

• Возможность ручного управления через переключатель на передней панели - позволяет работать с оборудованием даже при отключенном питании.
• Яркая визуальная индикация: красный флажок показывает активное состояние контактов, независимо от причины их замыкания.
• Высокая надёжность коммутации благодаря четырём параллельным контактам - снижает риск сваривания и перегрева.
• Гибкий режим работы: три положения ("I", "auto", "O") позволяют выбирать поведение контактора под задачу.
• Экономичное энергопотребление: катушка потребляет энергию только при переключении, не требует постоянного питания для удержания.

Ограничения применения

• Не предназначена для работы в условиях высокой запылённости, сырости или внешних воздействий - степень защиты IP20 не обеспечивает герметичность.
• Нельзя использовать в сетях постоянного тока - катушка рассчитана только на 230 В AC.
• Не допускается превышение номинального тока 25 А; при длительной работе около предела следует предусматривать принудительное охлаждение или снижение нагрузки.
• Не подходит для частого включения-выключения (более 1200 раз в час) - это снизит срок службы контактов.
• Работает только в помещениях с температурой выше -25 C - при более низких значениях возможно изменение механической точности.

Примеры использования

• Автоматизация системы вентиляции: включение вентиляторов по сигналу термореле, с возможностью ручного старта при ремонте.
• Управление групповым освещением в офисе: включение света по расписанию, с кнопкой “принудительно вкл.” для обслуживающего персонала.
• Контроль тепловых завес или инфракрасных обогревателей: работа в режиме “auto”, но возможность перевести в “I” для прогрева при отключении электроники.
• Аварийное отключение станка: при отказе контроллера можно вручную разомкнуть все четыре полюса, используя положение “О”.

Практические советы

• При использовании в режиме “I” обязательно заблокируйте рычаг влево, чтобы контакты остались замкнутыми после отключения питания - иначе они вернутся в исходное состояние.
• Не трогайте рычаг блокировки при включённом питании - это может вызвать дуговое замыкание между контактами.
• Проверяйте целостность всех 4 NO и 4 NC контактов мультиметром перед вводом в эксплуатацию - особенно важно при сборке сложных схем.
• При необходимости увеличения числа контактов - используйте дополнительные вспомогательные контакторы или блоки расширения, совместимые с серией ST.
• Для долгой службы избегайте установки рядом с источниками тепла (>50 C) или вибраций - это влияет на механизм переключения.
