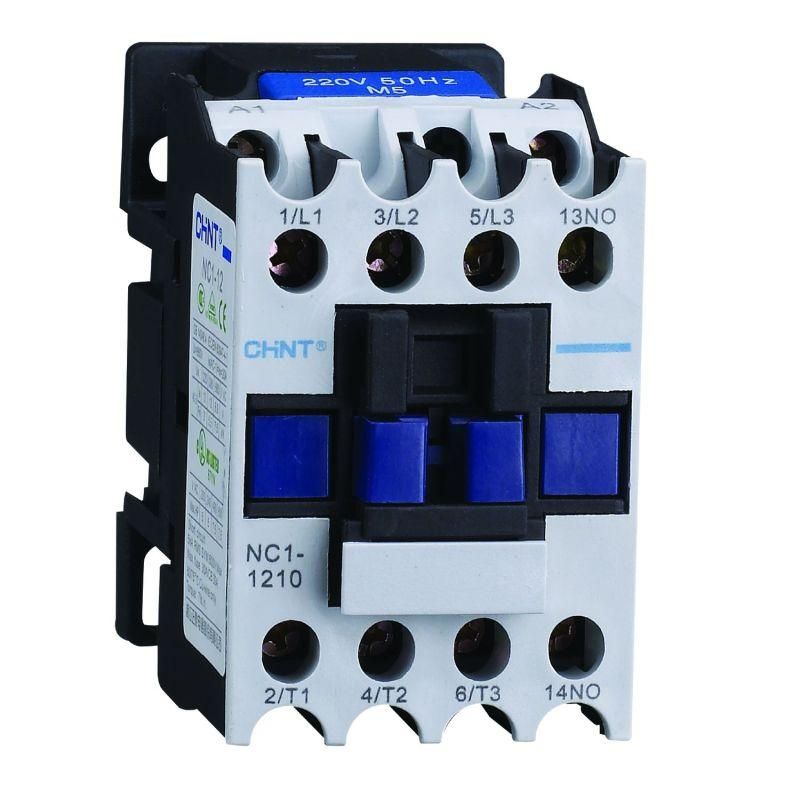

Контактор NC1-1210 12А 36В/АС3 1НО 50Гц (R) | 221367 CHINT

Контактор NC1-1210 12А 36В/АС3 1НО 50Гц от бренда CHINT предназначен для частого включения и отключения нагрузки переменного тока, например двигателей, нагревателей или освещения. Модель рассчитана на работу в промышленной автоматике и легко интегрируется в системы защиты с тепловыми реле.

Назначение и область применения

Контактор NC1-1210 12А 36В/АС3 1НО 50Гц используется для удалённого управления мощными электрическими цепями через слабый сигнал управления. Подходит для запуска и остановки трёхфазных асинхронных двигателей, насосов, компрессоров, конвейеров и другого промышленного оборудования. Часто применяется в системах автоматизации, где требуется надёжная коммутация при высокой цикличности работы.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 12 А (при AC-3 - управление двигателями)
• Напряжение катушки управления: 36 В переменного тока
• Частота: 50 Гц
• Количество главных контактов: 3 (все нормально открытые, предназначены для силовой цепи)
• Количество вспомогательных контактов: 1 (нормально замкнутый - НЗ, для сигнализации или блокировок)
• Исполнение: механический контактный аппарат, без встроенной защиты

Совместимость и монтаж

Контактор NC1-1210 12А 36В/АС3 1НО 50Гц монтируется на DIN-рейку 35 мм, что обеспечивает быстрое и стандартизированное крепление в распределительных щитах. Для подключения питания катушки используются клеммы A1–A2; силовые выводы L1–L3 и T1–T3 позволяют подключить три фазы нагрузки. Устройство не требует специальных инструментов - достаточно обычного отвертки и кабельных наконечников подходящего сечения. Обязательно соблюдайте рекомендованное усилие затяжки клемм, чтобы избежать перегрева.

Безопасность и стандарты

Произведено в соответствии с международными требованиями IEC 60947-4-1. Серия NC1 прошла испытания на долговечность и безопасность при многократном включении. Отдельные элементы корпуса выполнены из самозатухающего материала, снижающего риск распространения пламени. Однако устройство не имеет встроенного теплового реле - для защиты от перегрузок необходимо подключать внешнее реле.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/выключения
• Устойчив к колебаниям напряжения на катушке +-10%
• Широкая совместимость с дополнительными модулями серии NC1: временные задержки, реверсы, блокировки
• Лёгкий доступ к контактам для обслуживания и замены
• Стандартный форм-фактор - совместим со всеми типичными щитовым оборудованием

Ограничения применения

• Не постоянным током (DC) - использование на DC повредит контакты
• Напряжение катушки 36 В - нельзя подключать к сети 220 В или 110 В без преобразователя
• Нет внутренней защиты от перегрузок - обязательно используйте внешние тепловые реле
• Не предназначен для взрывоопасных зон - класс защиты IP20 не обеспечивает герметичность
• Работает только при температуре окружающей среды от –5C до +40C

Примеры использования

• Автоматический пуск трехфазного насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Циклическое включение печи с терморегулятором
• Элемент схемы “звезда-треугольник” при старте крупного двигателя (в паре с дополнительным контактором)
• Сигнализация состояния “работает / остановлен” через вспомогательный НЗ контакт

Практические советы

• Выбирая контактор NC1-1210 12А 36В/АС3 1НО 50Гц, проверьте соответствие напряжения вашей управляющей цепи - 36 В AC - иначе он не сработает или выйдет из строя
• Для длительной службы используйте кабели с медными жилами и качественные наконечники - плохой контакт вызывает перегрев
• Если нужна функция задержки или реверса - выбирайте модель с дополнительным модулем, например, NC1-TD или NC1-RV
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление или пригар могут снизить надёжность
• Не забудьте установить предохранители перед контактором - они защищают всю цепь от короткого замыкания
