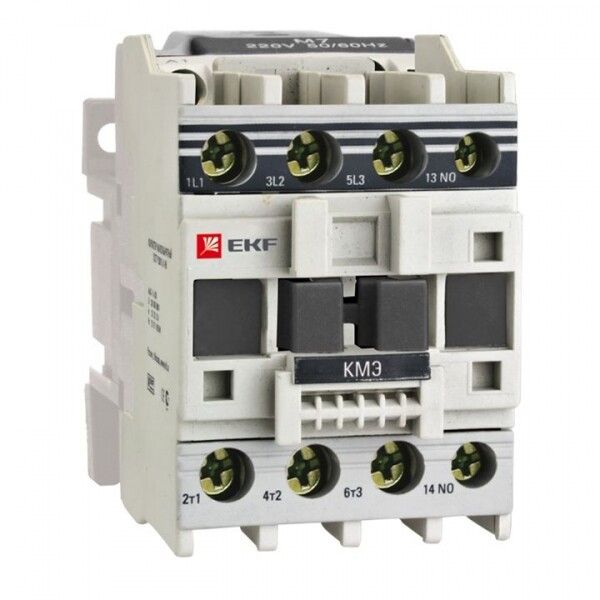

Контактор КМЭ малогабаритный 12А 36В 1NO EKF PROxima | ctr-s-12-36

Контактор малогабаритный КМЭ 12А 36В 1НО от EKF серии PROxima - компактное устройство для дистанционного включения и отключения трёхфазных нагрузок до 5 кВт. Подходит для автоматизации оборудования, где важны надёжность, компактность и совместимость со стандартными DIN-рейками.

Назначение и область применения

Контактор малогабаритный КМЭ 12А 36В 1НО используется для частого включения и выключения электродвигателей, нагревательных элементов, насосов и других трёхфазных потребителей. Его применяют в системах управления промышленным оборудованием, конвейерах, вентиляцией, станках и автоматических линиях. Управление осуществляется через слаботочную цепь 36 В переменного тока, что обеспечивает безопасную работу оператора.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 36 В
• Номинальный ток: 12 А
• Количество силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 1
• Номинальная мощность: 5 кВт
• Способ монтажа: крепление на DIN-рейку
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, умеренный и холодный климат, допускается повышенная влажность)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 12А 36В 1НО легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы, рассчитанные на медные и алюминиевые провода сечением до 25 мм2. Управляющая катушка подключается к цепям 36 В AC - типичному напряжению для систем управления с использованием PLC, реле или кнопочных постов. Комплектуется фиксирующим защёлкивающим механизмом - после установки на рейку контакт не выпадает даже при вибрациях.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 50030.4.1-2002, который соответствует международному IEC 60947-4-1. Обеспечивает электрическую изоляцию между управляемой и силовой цепями. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не предназначена для работы во влажных или запылённых средах - для таких условий требуется более высокая степень защиты.

Преимущества

• Компактные габариты позволяют экономить место в распределительных щитах
• Высокая механическая долговечность благодаря качественной сборке магнитной системы
• Поддержка коммутации как медного, так и алюминиевого провода - снижает затраты на монтаж
• Длительная гарантия (7 лет) указывает на уверенность производителя в надёжности
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно для таких задач
• Только нереверсивное исполнение - нельзя использовать для переключения направления вращения двигателя
• Катушка работает только от 36 В AC - несовместима с постоянным током или другими напряжениями (например, 24 В DC или 220 В AC)
• Один нормально открытый контакт - не хватит для сложных схем управления; требуются дополнительные устройства

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение теплового завесы или конвектора в торговом зале
• Автоматический запуск вентилятора по сигналу от терморегулятора
• Коммутирование нагрузки в пульте управления станком с ЧПУ

Практические советы

• Проверьте соответствие напряжения катушки (36 В AC) перед подключением - неверное питание приведёт к выходу из строя
• Затягивайте винтовые зажимы усилием, достаточным для плотного контакта, но без перекручивания - повредите клеммы
• При использовании алюминиевых проводов примените специальные переходники или смазку против оксидации
• Убедитесь, что нагрузка не превышает 5 кВт и 12 А - перегрузка сокращает срок службы контактов
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить RC-демпфер или варистор
