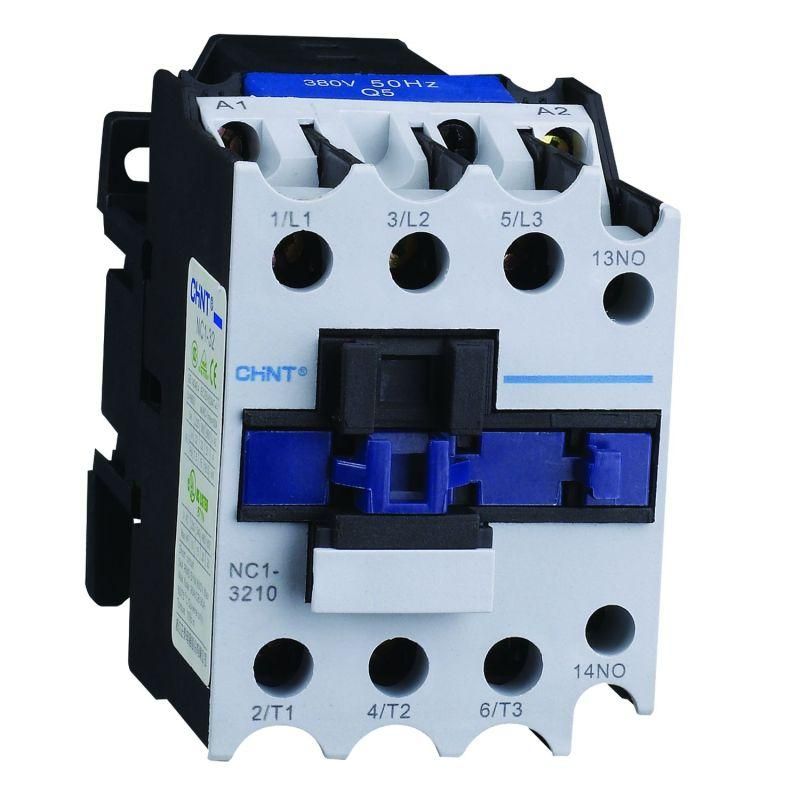

Контактор NC1-3201 32А 42В/АС3 1НЗ 50Гц (R) | 221977 CHINT

Контактор NC1-3201 32А 42В/АС3 1 нормально-открытый контакт 50Гц от бренда CHINT предназначен для удалённого включения и отключения силовых цепей переменного тока. Он сочетает надёжность механической коммутации с возможностью интеграции в системы автоматизации, особенно там, где требуется управление нагрузкой через слабые сигналы.

Назначение и область применения

Контактор NC1-3201 32А 42В/АС3 1 нормально-открытый контакт 50Гц используется для частого включения и отключения трёхфазных двигателей, нагревательных элементов, освещения и другого промышленного оборудования. Подходит для систем автоматического управления на конвейерах, насосах, компрессорах, вентиляционных установках. Его применяют в паре с тепловыми реле для защиты от перегрузок и коротких замыканий.

Технические характеристики

• Номинальный ток при классе AC-3: 32 А - способен коммутировать двигатели мощностью до ~15 кВт (при напряжении 380 В);
• Напряжение катушки управления: 42 В переменного тока - требует внешнего источника питания этого уровня;
• Частота: 50 Гц - оптимизирован для сетей стран СНГ и Европы;
• Главные контакты: 3 штуки - все нормально открытые, предназначены для коммутации фаз;
• Вспомогательный контакт: 1 нормально открытый (НО) - сигнализацией, блокировками или подключением к контроллеру;
• Род тока: переменный (AC) - не постоянным током;
• Стандартная конструкция: без встроенной защиты - нуждается во внешнем термореле или автоматическом выключателе.

Совместимость и монтаж

Контактор NC1-3201 32А 42В/АС3 1 нормально-открытый контакт 50Гц монтируется на DIN-рейку 35 мм. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 10–16 мм2. Управляющая катушка подключается к двум выводам, расположенным на передней панели. Вспомогательный контакт доступен для подключения к PLC, кнопкам или световой индикации. Совместим со всеми стандартными дополнительными модулями серии NC1: блоками задержки, реверсивными переключателями, блоками расширения контактов.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1. Обладает степенью защиты IP20 - не защищено от попадания воды и пыли, поэтому устанавливается внутри щитов. Максимальная температура окружающей среды +40 C. Работает в условиях относительной влажности до 90 % при отсутствии конденсата.

Преимущества

• Высокая износостойкость - рассчитан на более чем 1 млн операций включения/выключения;
• Устойчив к импульсным помехам благодаря экранированной катушке;
• Легко расширяется: можно добавить до четырёх дополнительных контактов;
• Поддерживает работу в составе комплексных решений: “звезда-треугольник”, реверс, автономные пускатели;
• Цена ниже аналогичных европейских моделей при сохранении надёжности.

Ограничения применения

• Не работает при постоянном токе - даже 42 В DC повредят катушку;
• Не допускается работа вне диапазона +-10 % от номинала 42 В - недостаточное напряжение вызывает зависание якоря, избыточное - перегрев катушки;
• Не имеет собственной тепловой защиты - обязательно использование внешнего реле;
• Не предназначен для работы в взрывоопасных зонах, на открытом воздухе или в местах с высокой запылённостью без корпуса.

Примеры использования

• Автоматический пуск трехфазного насоса в системе водоснабжения с использованием датчика давления;
• Управление конвейером на пищевом участке через PLC с помощью одного NO-контакта для сигнала готовности;
• Система “звезда-треугольник” - два контактора NC1+ одно реле времени для мягкого пуска крупного двигателя;
• Электрообогрев помещения: включение группы ТЭНов по графику через таймер и этот контактер.

Практические советы

• Выбирая контактор NC1-3201 32А 42В/АС3 1 нормально-открытый контакт 50Гц, проверьте соответствие напряжения вашей сети управления - 42 В часто встречается в промышленных системах безопасности, но не в бытовых;
• Для долгой службы используйте предохранители на линии управления - они защищают катушку от пробоя;
• При сборке щита обеспечьте свободный доступ к контактам - они требуют периодической затяжки;
• Если вам нужны больше контактов - выбирайте версию с дополнительным блоком (например, NC1-AE11);
• Не путайте с моделью NC1-3202 - она имеет один нормально замкнутый контакт вместо нормально открытого.
