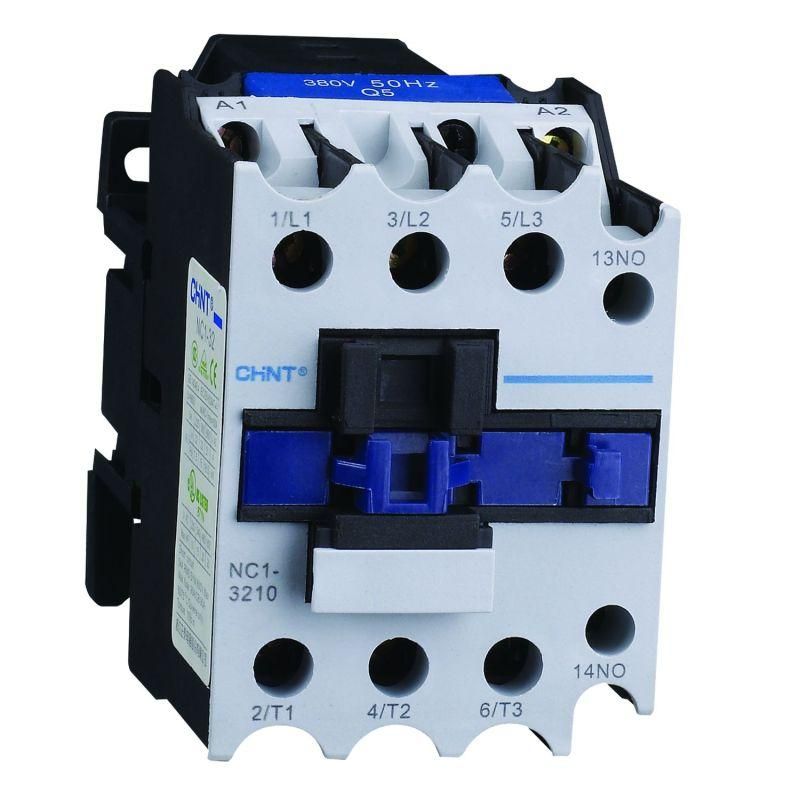

Контактор NC1-3210 32А 42В/АС3 1НО 50 Гц (R) | 222072 CHINT

Контактор NC1-3210 32А 42В AC-3 от CHINT предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока. Этот модельный ряд известен надёжностью и гибкостью в сборке автоматических систем - особенно когда требуется управление силовой цепью через слабые сигналы управления.

Назначение и область применения

Контактор NC1-3210 32А 42В AC-3 используется для дистанционного управления мощными нагрузками - например, электродвигателями, насосами, компрессорами, конвейерами. Он работает в качестве исполнительного элемента в системах автоматизации, где основной сигнал на включение/выключение подаётся с кнопочного пункта, термореле или контроллера. Подходит для промышленного оборудования с частыми циклами включения - станках, линиях производства, системах вентиляции.

Технические характеристики

• Номинальный ток: 32 А - способен коммутировать нагрузку до этого значения в режиме AC-3 (для асинхронных двигателей).
• Напряжение питания катушки: 42 В переменного тока - требует специального источника управления, часто применяется в системах безопасности или низковольтных автономных контурах.
• Род тока: переменный (AC), частота 50 Гц - оптимизирован для сетей стран СНГ и Европы.
• Главные контакты: 3 штуки - все нормально открытые, предназначены для коммутации фаз двигателя.
• Вспомогательные контакты: 1 нормально открытый контакт - используется для сигнализации состояния (например, “двигатель включен”) или создания самоблокировки в схемах управления.

Совместимость и монтаж

Контактор NC1-3210 32А 42В AC-3 монтируется на DIN-рейку 35 мм - стандартная практика для промышленных щитов. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 16 мм2. Катушка подключается отдельно - важно соблюдать полярность, хотя для переменного тока она не имеет значения. Устройство совместимо с дополнительными модулями серии NC1: блоками временной задержки, реверсивными переключателями, тепловыми реле для защиты от перегрузки.

Безопасность и стандарты

Контактор NC1-3210 соответствует требованиям IEC 60947-4-1 для контакторов класса AC-3. Серия NC1 прошла тестирование на механическую износостойкость и электрическую долговечность. Наличие сертификатов подтверждает соответствие международным нормам безопасности при использовании в промышленных условиях.

Преимущества

• Высокая надёжность коммутации даже при частых включениях - срок службы более 1 млн операций.
• Удобная система расширения функций - возможность установки дополнительных контактов и блоков без замены всего устройства.
• Стандартный форм-фактор и DIN-монтаж - легко интегрируется в существующие щитовые решения.
• Поддерживает работу с тепловыми реле - обеспечивает комплексную защиту двигателей от перегрева и перегрузки.

Ограничения применения

• Не предназначен для постоянного тока - использование на DC может вызвать дуговое повреждение контактов.
• Катушка на 42 В AC требует отдельного источника питания; нельзя питать напрямую от сети 220 В без понижения.
• Не рекомендуется для работы в средах с высокой запылённостью или агрессивными газами - корпус не имеет повышенной степени защиты IP выше IP20.
• Не является устройством защиты - всегда необходимо использовать внешние предохранители или автоматы для защиты от короткого замыкания.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения - сигнал с датчика уровня активирует контактор NC1-3210 32А 42В AC-3.
• Автоматизация конвейера: один вспомогательный контакт передаёт состояние “работает” на пульт управления.
• Система “звезда-треугольник”: контактор NC1-3210 используется как часть набора для плавного пуска двигателя.
• Локальная система безопасности: управление через 42 В AC от безопасного контроллера, исключающего риск поражения током при обслуживании.

Практические советы

• Выбирая контактор NC1-3210 32А 42В AC-3, проверьте, что ваш источник управления действительно даёт 42 В AC - недостаточное напряжение приведёт к отказу втягивания якоря.
• Используйте дополнительные контакты для создания самоблокирующей цепи - так двигатель будет работать после отпускания кнопки “Пуск”.
• При монтаже в щите оставьте свободное место вокруг контактора - он нагревается при длительной нагрузке, нуждается в естественной вентиляции.
• Если требуется защита от перегрузки - сразу подбирайте подходящее тепловое реле серии NC1, совместимое по току и типу крепления.
• Запрещено менять контакты местами - они не являются взаимозаменяемыми с другими моделями вне серии NC1.
