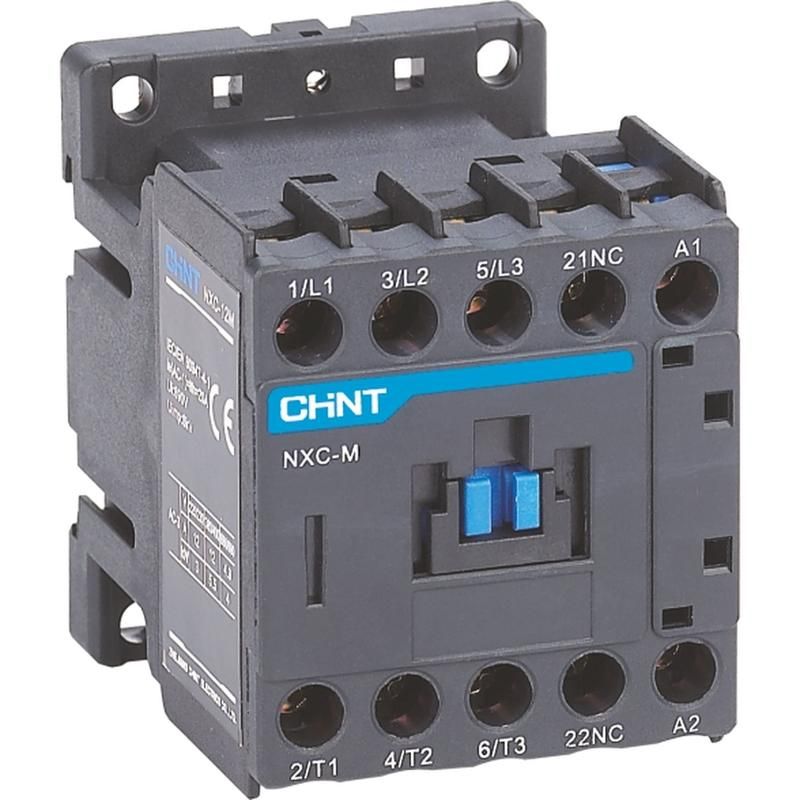

Контактор NXC-09M/22 9А кат. 220В AC 1НО+1НЗ AC-3 (R) CHINT 836612

Контактор NXC-09M/22 от CHINT - устройство для дистанционного включения и выключения силовых цепей переменного тока с нагрузкой до 9 А. Подходит для управления двигателями, насосами, конвейерами и другим оборудованием, требующим частых переключений. Артикул 836612 относится к серии NXC с улучшенной конструкцией и надёжными контактами.

Назначение и область применения

Контактор NXC-09M/22 предназначен для частого включения и отключения электродвигателей, нагревательных элементов, освещения и других нагрузок переменного тока. Он используется там, где требуется автоматическое управление цепью - например, в системах автоматизации, на производстве, в HVAC-оборудовании. Контактор NXC-09M/22 легко интегрируется в пускатели при совмещении с тепловыми реле.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Номинальный рабочий ток: 9 А
• Частота: 50 / 60 Гц - работает в сетях России и Европы
• Главные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Вспомогательные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NXC-09M/22 монтируется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 4 мм2. Катушка рассчитана на 220 В AC - не подключайте её к постоянному току или другому напряжению. Главные контакты предназначены для коммутации мощных нагрузок, вспомогательные - для сигнализации и управления схемами автоматики. Убедитесь, что зажимы плотно затянуты - слабый контакт вызывает перегрев.

Безопасность и стандарты

Контактор NXC-09M/22 соответствует международным стандартам IEC 60947-4-1. Обладает механической износостойкостью до 10 млн операций и электрической - до 1 млн при номинальном токе. Защита корпуса IP20 - допускается установка только внутри щитов или защищённых местах.

Преимущества

• Компактная форма - экономит место в распределительных шкафах
• Высокая долговечность благодаря качественным материалам контактов
• Удобная индикация положения рычага - видно состояние визуально
• Поддерживает двойную функциональность контактов: НО и НЗ одновременно
• Стандартная совместимость с термореле серии NXC для сборки полноценных пускателей

Ограничения применения

• Не предназначен для работы с постоянным током - применение на DC повредит контакты
• Максимальный ток 9 А - нельзя использовать для нагрузок выше этого значения
• Защита IP20 исключает использование во влажных, пыльных или наружных условиях без дополнительной защиты
• Не рекомендуется для частых включений свыше 600 раз в час - возможен перегрев катушки

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматический запуск вентилятора через PLC при достижении температуры
• Работа в составе электромагнитного пускателя с тепловым реле для защиты двигателя
• Коммутирование светильников в производственных помещениях по графику

Практические советы

• Выбирая контактор NXC-09M/22, проверьте соответствие напряжения катушки - 220 В AC - вашей сети
• Используйте вспомогательные контакты для передачи сигналов в контроллер: один НО - «включен», один НЗ - «выключен»
• При сборке пускателя выбирайте тепловое реле с номиналом ближе к 9 А - например, NXR-10
• Не забывайте про свободное пространство вокруг контактора - он греется при работе, нужна вентиляция
• Для длительной службы регулярно проверяйте состояние контактов - особенно при высоких токах и частых включениях
