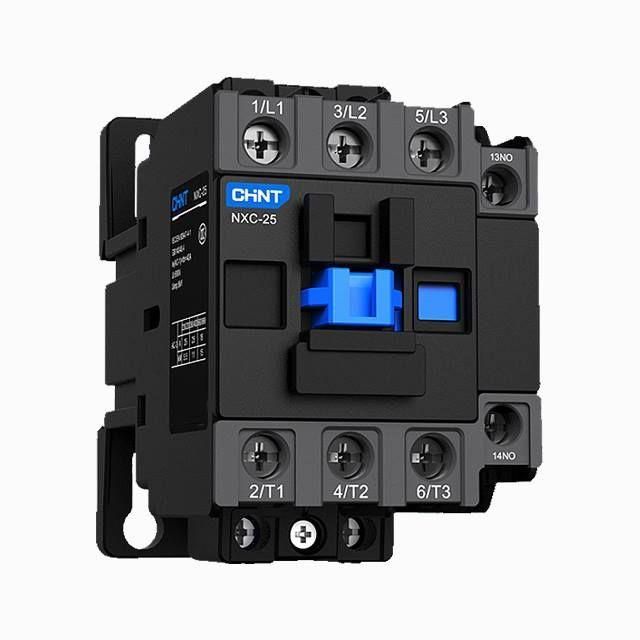

Контактор NXC-25 110AC 1НО+1НЗ 50/60Гц (R) | 925727 CHINT

Контактор CHINT NXC-25 110В AC предназначен для частого включения и отключения нагрузок до 25 А в цепях переменного тока. Модель с комбинированным набором контактов - один нормально открытый и один нормально закрытый - удобна для реализации переключающих схем, например, в системах автоматического управления оборудованием.

Назначение и область применения

Контактор CHINT NXC-25 110В AC используется для удалённого управления мощными электрическими устройствами через слабые управляющие сигналы. Подходит для работы в цепях с частыми операциями включения-выключения, где требуется надёжная изоляция между управлением и силовой частью. Применяется в промышленной автоматике: на станках, насосах, компрессорах, конвейерах, системах освещения и вентиляции.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 110 В (50/60 Гц)
• Номинальный рабочий ток: 25 А
• Количество нормально открытых (NO) контактов: 3
• Количество нормально замкнутых (NC) контактов: 1
• Частота: совместим с сетями 50 Гц и 60 Гц

Катушка срабатывает при подаче 110 В переменного тока - достаточно для большинства промышленных систем управления. Контакты рассчитаны на длительную работу при максимальном токе 25 А, что позволяет использовать контактатор для управления двигателями средней мощности.

Совместимость и монтаж

Контактор CHINT NXC-25 110В AC монтируется на DIN-рейку шириной 35 мм - стандарт для промышленных щитов. Для подключения питания катушки используются клеммы A1 и A2; силовые контакты расположены на верхних и нижних клеммах L1–L3 и T1–T3. Убедитесь, что провода соответствуют сечению, рекомендованному производителем (обычно 0,5–4 мм2 для контрольных цепей, 1,5–10 мм2 для силовых). Наличие трёх NO и одного NC контакта даёт гибкость в проектировании схем: можно одновременно включить одну цепь и выключить другую.

Безопасность и стандарты

Контактор CHINT NXC-25 110В AC соответствует международным требованиям IEC 60947-4-1. Обеспечивает электроизоляцию между управляющей цепью и силовыми контактами, предотвращает случайное срабатывание при колебаниях сети. Конструкция защищена от внешнего воздействия, однако не имеет указанной степени защиты IP - не предназначается для установки во влажных или запылённых условиях без корпуса.

Преимущества

• Высокая механическая долговечность - способен выполнять десятки тысяч циклов включения-отключения
• Устойчив к скачкам напряжения благодаря оптимизированной катушке
• Работает как в европейских (50 Гц), так и в американских (60 Гц) сетях
• Компактный форм-фактор легко помещается в типовые распределительные шкафы
• Имеет встроенные фиксаторы для надёжного крепления на DIN-рейке

Ограничения применения

• Не постоянного тока - работает только с переменным током 110 В
• Максимальный ток 25 А - нельзя применять для оборудования выше этой мощности
• Открытая конструкция без IP-защиты требует установки внутри закрытого шкафа
• Нет встроенного теплового реле - для защиты двигателей нужен дополнительный термореле
• Не предназначен для взрывоопасных зон - не сертифицирован как взрывозащищённый аппарат

Примеры использования

• Автоматическое включение воздушного компрессора по сигналу от PLC
• Переключение режима работы вентиляционной системы: вкл./выкл. + активация аварийного вентилятора
• Управление светильниками в цеху по графику через реле времени
• Запуск насоса после достижения заданного уровня жидкости в баке

Практические советы

• Выбирая контактатор CHINT NXC-25 110В AC, проверьте соответствие напряжения вашей управляющей цепи - 110 В AC, а не DC и не 220 В
• При использовании нескольких контакторов в одном шкафе соблюдайте минимальный интервал между ними - обеспечивайте теплоотвод
• Подключите предохранители перед входом в контактатор - он сам не защищает от КЗ
• Если планируете часто менять схему, используйте быстроразъёмные клеммы - они ускорят обслуживание
• Артикул 925727 - точный идентификатор модели. Перед заказом сверьте количество и тип контактов: здесь именно 3 NO + 1 NC, а не другие варианты серии NXC-25
