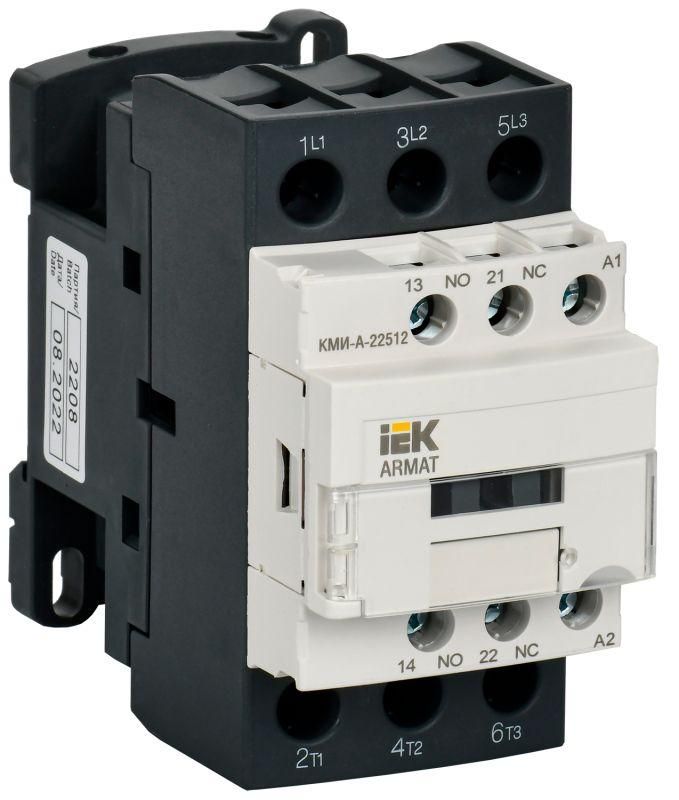

Контактор КМИ-А-22512 LC1D 25А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-21-025-110-11

Контактор КМИ-А-22512 LC1D 25А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт - это электромагнитное устройство для дистанционного включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Произведённый компанией IEK, этот контактор предназначен для работы на DIN-рейке и совместим с системами автоматизации, где требуется надёжное управление мощными потребителями.

Назначение и область применения

Контактор КМИ-А-22512 LC1D 25А 110В/АС3 используется для пуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором. Также он применяется для коммутации других индуктивных и активных нагрузок: вентиляторов, насосов, печей, систем освещения и оборудования в системах АВР. Устройство работает в сетях с напряжением до 660 В переменного тока.

Технические характеристики

• Номинальное напряжение катушки: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Количество полюсов: 3
• Коммутируемая мощность: 11 кВт при AC-3
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип исполнения: нереверсивный
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-А-22512 LC1D 25А 110В/АС3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы - они обеспечивают надёжный контакт даже при высоких токах. Подключаемые провода должны иметь сечение, соответствующее допустимому для 25 А (обычно 4–6 мм2 медного провода). Управляющая катушка рассчитана на 110 В AC - важно не перепутать с другими напряжениями (например, 220 В или 24 В DC), иначе контактор не сработает или выйдет из строя.

Безопасность и стандарты

Контактор КМИ-А-22512 LC1D 25А 110В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие международным нормам безопасности, долговечности и отказоустойчивости. Серия ARMAT прошла сертификацию для использования в промышленной среде.

Преимущества

• Устойчивость к механическим воздействиям благодаря прочному корпусу
• Высокая коммутационная способность - способен выдерживать частые включения/выключения
• Чёткая визуальная индикация положения контактов через рычаг на корпусе
• Простота замены - совместим с аналогичными моделями от других производителей (например, Schneider Electric LC1D)
• Долгий срок службы за счёт качественных материалов и герметичной конструкции

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C без принудительного охлаждения
• Не рекомендован для коммутации емкостных нагрузок (конденсаторы) или светодиодных светильников с импульсными источниками питания
• Не имеет защиты от перегрузки - требует внешней тепловой реле или автоматического выключателя
• Катушка работает только от переменного тока 110 В - нельзя использовать с постоянным током

Примеры использования

• Управление насосом в системе водоснабжения
• Включение вентилятора в промышленной печи
• Автоматический запуск резервного генератора в системе АВР
• Контроль работы конвейера на производстве
• Удалённое включение освещения в крупном складском помещении

Практические советы

• При монтаже проверьте, что винты зажимов затянуты моментом 0,8–1,2 Нм - недостаточное усилие вызывает перегрев, избыточное - повредит контакт
• Для защиты от скачков напряжения используйте RC-цепочку или варистор параллельно катушке
• Убедитесь, что сеть 110 В AC стабильна - колебания более +-10 % снижают срок службы катушки
• При замене старого контактора - сравните тип контактов: наличие одного НО и одного НЗ позволяет реализовать базовые схемы блокировки и сигнализации
• Контактор КМИ-А-22512 LC1D 25А 110В/АС3 от IEK можно использовать как прямую замену для LC1D25E7, если напряжение катушки совпадает
