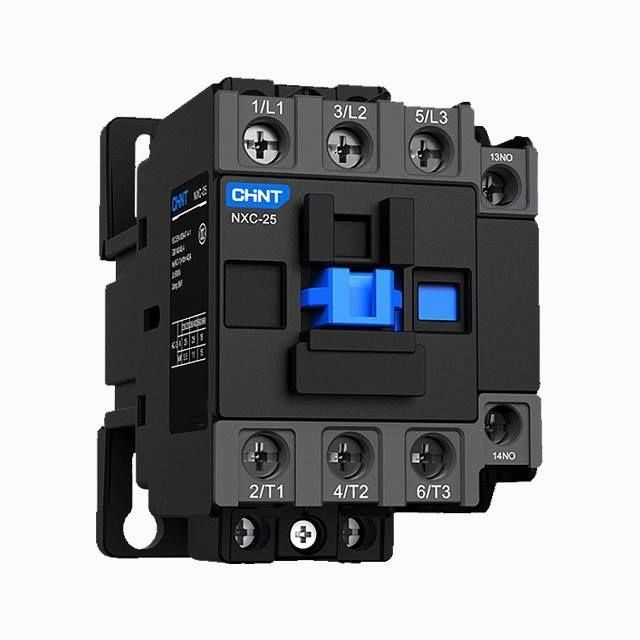

Контактор NXC-25 25А 220В AC 1НО+1НЗ 50/60Гц (R) CHINT 925735

Контактор CHINT NXC-25 220AC 1НО+1НЗ 50/60Гц - это электромагнитное устройство для частого включения и отключения нагрузки до 25 А в цепях переменного тока. Подходит для управления двигателями, нагревательными элементами и другим оборудованием в промышленной автоматике.

Назначение и область применения

Контактор CHINT NXC-25 220AC 1НО+1НЗ 50/60Гц используется для дистанционного управления мощными электрическими нагрузками. Он позволяет включать и выключать оборудование с помощью слабого управляющего сигнала - например, от кнопки, термостата или PLC. Применяется в системах автоматизации: на конвейерах, насосах, компрессорах, вентиляторах и других устройствах, где требуется надёжная коммутация.

Технические характеристики

• Номинальный рабочий ток: 25 А - способен безопасно переключать нагрузки до этой величины.
• Номинальное напряжение питания катушки: 220 В переменного тока - работает от стандартной сети 220 В, 50/60 Гц.
• Количество нормально открытых (замыкающих) контактов: 3 - используются для подключения основной нагрузки.
• Количество нормально замкнутых контактов: 1 - применяются для сигналов аварийной остановки или блокировок.
• Род тока: переменный (AC) - не предназначен для работы с постоянным током.

Совместимость и монтаж

Контактор CHINT NXC-25 220AC 1НО+1НЗ 50/60Гц монтируется на DIN-рейку шириной 35 мм. Клеммы для силовых проводов рассчитаны на медные жилы сечением до 4–10 мм2. Управляющая катушка подключается через два вывода A1 и A2 - важно соблюдать полярность при подаче 220 В AC. Для защиты от скачков напряжения рекомендуется установить варистор или RC-цепь параллельно катушке.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.2. Обладает классом защиты IP20 - защищён от прикосновений к токоведущим частям, но не герметичен. Не предназначено для установки во влажных, пыльных или взрывоопасных зонах без дополнительной защиты корпуса.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения-выключения.
• Устойчив к колебаниям напряжения +-10% от номинала - сохраняет работоспособность при просадках в сети.
• Чётко различаемые положения контактов - удобно проверять состояние при обслуживании.
• Минимальный уровень шума при работе - подходит для помещений с повышенными требованиями к комфортности.

Ограничения применения

• Не использовать в цепях постоянного тока - катушка не совместима с DC.
• Не применять в средах с высокой запылённостью или влагой - отсутствует защита выше IP20.
• Не коммутировать токи выше 25 А - риск сваривания контактов и выхода из строя.
• Не монтировать рядом с источниками сильного тепла - температура окружающей среды должна быть в пределах –5…+40 C.

Примеры использования

• Управление трёхфазным двигателем насоса через пускатель с тепловым реле.
• Автоматическое включение системы вентиляции по сигналу от термостата.
• Коммутация нагревательных элементов в сушильных камерах.
• Логика безопасности: один НЗ контакт разрывает цепь управления при аварии.

Практические советы

• При подборе контактора всегда проверяйте, что число НО и НЗ контактов достаточно для вашей схемы - здесь всего 1 НЗ, что ограничивает возможности блокировки.
• Для длительной работы с близкими к максимальному значению токами (20–25 А) обеспечьте хорошую вентиляцию вокруг контактора.
• Проверяйте затяжку клемм после первых нескольких включений - медные провода могут немного “усаживаться”.
• Артикул 925735 - это именно модель с катушкой 220 В AC; аналоги с другими напряжениями (например, 380 В или 24 В) имеют другие артикулы.
