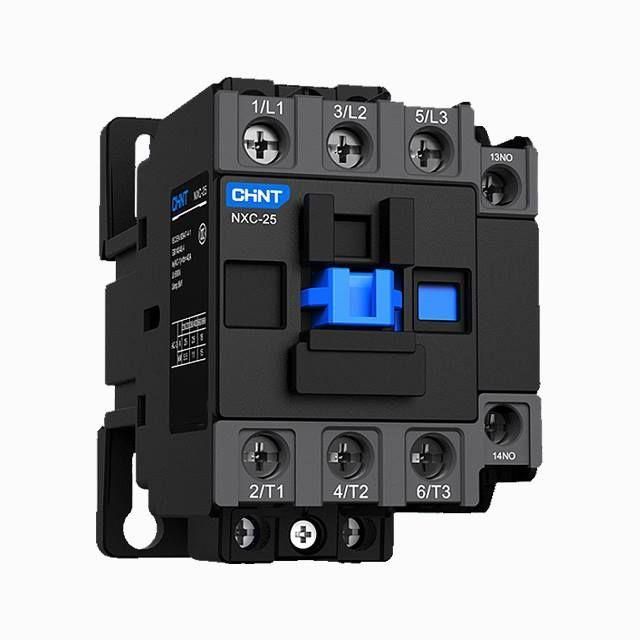

Контактор NXC-25 25А 380В AC 1НО+1НЗ 50/60Гц (R) CHINT 925747

Контактор CHINT NXC-25 - устройство для дистанционного управления мощными нагрузками в цепях переменного тока. Подходит для частого включения и отключения двигателей, нагревательных элементов и другого оборудования. Артикул 925747 обеспечивает надёжную коммутацию на ток до 25 А при напряжении 380 В.

Назначение и область применения

Контактор CHINT NXC-25 используется для автоматического включения и выключения электрических цепей с высокой нагрузкой. Он применяется там, где требуется частое управление оборудованием без механического воздействия - например, в системах автоматизации, на конвейерах, насосных станциях, тепловых щитах и промышленных станках.

Технические характеристики

• Номинальный ток: 25 А - способен безопасно переключать нагрузки до этой величины.
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазных сетях переменного тока.
• Род тока: переменный (AC) - совместим с сетями 50 Гц и 60 Гц.
• Количество замыкающих (нормально открытых) контактов: 3 - используются для подключения основной нагрузки.
• Количество размыкающих (нормально замкнутых) контактов: 1 - применяются для сигнализации, блокировок или резервных цепей.

Совместимость и монтаж

Контактор CHINT NXC-25 устанавливается на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения проводов сечением до 10 мм2. Управление осуществляется через катушку - для её питания необходимо подключить напряжение 380 В переменного тока. Монтаж допускается в вертикальном положении +-15°. Не требует дополнительных компонентов для базовой работы.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-4-1. Обеспечивает электромагнитную совместимость и защищено от случайного самопроизвольного включения благодаря механической блокировке контактов. Напряжение катушки не зависит от фазы - работает стабильно даже при колебаниях сети.

Преимущества

• Высокая износостойкость - рассчитан на более чем 1 млн операций включения/выключения.
• Устойчивость к перегрузкам - сохраняет работоспособность при кратковременных скачках тока.
• Чёткая коммутация - минимизация дуги продлевает срок службы контактов.
• Компактная форма - занимает мало места на распределительном щите.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 25 А - возможен перегрев и выход из строя.
• Не рекомендован для использования в цепях постоянного тока - катушка и контакты рассчитаны исключительно на переменный ток.
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно использовать с предохранителем или автоматическим выключателем.
• Не следует применять во взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• Управление трехфазным асинхронным двигателем мощностью до 11 кВт.
• Автоматическое включение системы отопления по сигналу термореле.
• Коммутирование светильников на производственной площадке через PLC.
• Связка с пускателями для создания сложных схем управления технологическими процессами.

Практические советы

• Проверьте соответствие напряжения катушки (380 В AC) перед подключением - неверное питание вызывает отказ или повреждение устройства.
• При использовании в условиях повышенной запылённости установите контактный модуль в герметичный корпус или щит с классом защиты IP54 и выше.
• Для увеличения срока службы контактов используйте RC-цепочку или варистор для гашения переходных перенапряжений.
• При сборке схемы учтите, что один нормально замкнутый контакт можно задействовать для аварийной остановки - он разомкнётся при срабатывании контактора.
• Замена контактора CHINT NXC-25 на аналогичный модельный ряд не требует изменения схемы - все размеры и клеммы стандартизированы.
