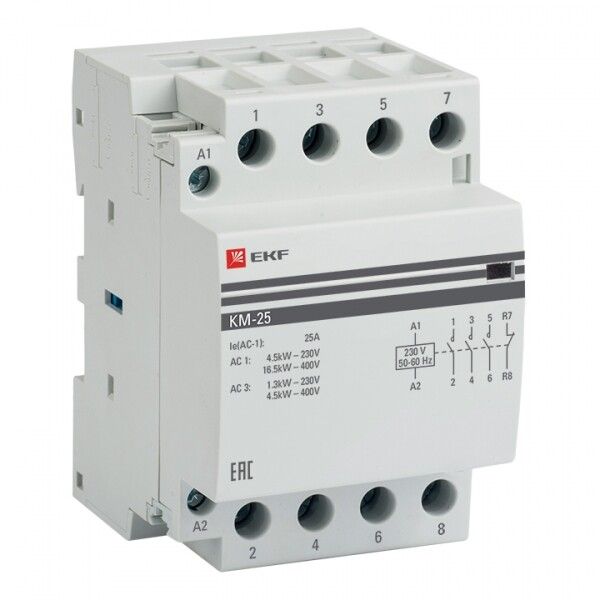

Контактор модульный КМ 25А 3NО+NC (3 мод.) EKF PROxima | km-3-25-31

Контактор модульный EKF PROxima km-3-25-31 - устройство для дистанционного включения и отключения трёхфазной нагрузки до 25 А, устанавливается на DIN-рейку и подходит для автоматизации промышленного и бытового оборудования.

Назначение и область применения

Контактор модульный EKF PROxima km-3-25-31 используется для частого включения и выключения электродвигателей, нагревательных элементов, освещения и других нагрузок переменного тока. Подходит для систем автоматического управления: конвейеры, насосы, вентиляция, станки, тепловые щиты. Устройство работает в паре с кнопочными постами, термореле или PLC-контроллерами.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В
• Напряжение катушки управления: 230 В AC - требует подачи именно такого напряжения для срабатывания
• Частота: 50 Гц - оптимизирован для сети с промышленной частотой в России и странах СНГ
• Количество полюсов: 3 - три силовых контакта для коммутации фаз L1, L2, L3
• Контакты: 3 нормально-открытых (НО) + 1 нормально-закрытый (НЗ) - позволяют реализовать базовые схемы управления и сигнализации
• Максимальная мощность: 1300 Вт - предельная активная мощность нагрузки при 230 В (для расчёта используйте P = U × I × cosφ)
• Способ монтажа: DIN-рейка - устанавливается в шкафы с рейкой типа TS35
• Количество модулей: 3 - занимает 3 стандартных модуля шириной 17,5 мм каждый
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить толстые медные или алюминиевые провода
• Глубина монтажа: 60 мм - требуется свободное пространство за шкафом
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных изделий
• Категория применения: AC-1 - предназначено для коммутации активных нагрузок (нагреватели, лампы); не рекомендовано для высоких пусковых токов двигателей без дополнительных мер
• Нормативный документ: ГОСТ Р 51731-2001 (МЭК 61095-92) - соответствует международному стандарту на модульные контакторы

Совместимость и монтаж

Контактор EKF PROxima km-3-25-31 совместим со всеми типами DIN-реек TS35. Для установки достаточно защёлкнуть его на рейку - никаких болтов или креплений не требуется. Клеммы для подключения питания и нагрузки расположены сверху и снизу, что удобно при вертикальном монтаже. Катушка управления подключается через два вывода, помеченные A1 и A2. Монтаж возможен как горизонтально, так и вертикально. Обязательно соблюдайте минимальную глубину 60 мм - иначе контактор будет задевать за заднюю стенку шкафа.

Безопасность и стандарты

Контактор модульный EKF PROxima km-3-25-31 выполнен в соответствии с ГОСТ Р 51731-2001 и имеет степень защиты IP20, что исключает случайное прикосновение к токоведущим частям. Отключение происходит при потере напряжения на катушке - функция “нулевой защиты” обеспечивает безопасность при аварийных отключениях. Применяется в электроустановках до 1000 В. Не предназначен для работы в взрывоопасных зонах.

Преимущества

• Высокая надёжность механической конструкции - контакты выполнены из серебросодержащего сплава, устойчивы к дуговым воздействиям
• Поддержка алюминиевых и медных проводов - не требует переходников при подключении
• Длинная гарантия - 84 месяца указывает на качество материалов и сборки
• Компактность - всего 3 модуля занимают мало места в шкафу
• Наличие НЗ-контакта - позволяет использовать его для индикации состояния или создания цепей безопасности

Ограничения применения

• Не подходит для коммутации индуктивных нагрузок с высокими пусковыми токами (например, крупные двигатели) - риск сваривания контактов
• IP20 не защищает от пыли и влаги - нельзя устанавливать вне шкафов или в сырых помещениях без дополнительной герметизации
• Работает только при 230 В на катушке - не совместим с 110 В или 24 В постоянного тока
• Категория AC-1 - не проектируйте импульсные или частотно-регулируемые нагрузки без учёта коэффициента снижения тока
• Мощность 1300 Вт - это максимальное значение для активной нагрузки; для двигателей реальная мощность ниже из-за cosφ

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения через кнопочный пост
• Автоматическое включение печи в сушильной камере по сигналу термореле
• Коммутация группы светильников в производственном помещении через PLC
• Схема с самоблокировкой: НО-контакт контактора используется для удержания катушки после отпускания стартерной кнопки
• Индикация состояния: НЗ-контакт подключен к сигнальной лампе - она горит, когда контактор отключён

Практические советы

• Проверьте напряжение на катушке перед первым запуском - неверное напряжение (например, 110 В вместо 230 В) приведёт к отказу срабатывания
• При подключении алюминиевых проводов используйте специальные наконечники и затягивайте клеммы с усилием, указанным в инструкции - алюминий деформируется
• Не забудьте про воздушный зазор вокруг контактора - он нужен для теплоотвода, особенно при длительной работе на пределе тока
• Если планируете часто включать/выключать двигатель - выбирайте контактор с более высокой категорией (AC-3), этот модельный ряд не рассчитан на частые пуски
• При монтаже в плотном шкафу проверьте, чтобы соседние устройства не перегревались - температура внутри должна оставаться в рамках УХЛ4
