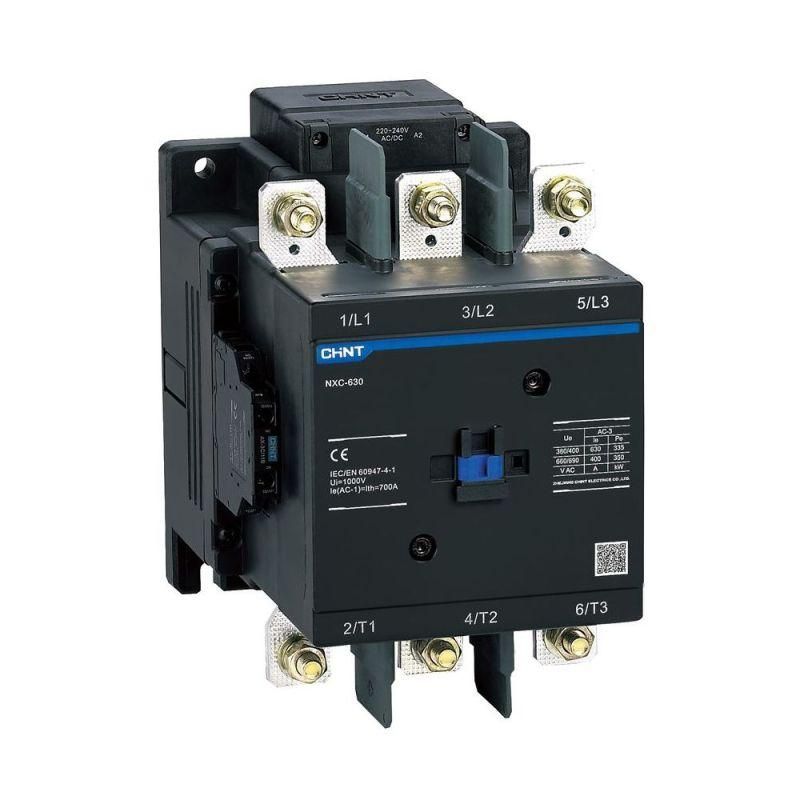

Контактор NXC-630 630A AC/DC 380В-415V/АС3 2НО+2НЗ 50Гц (R) | 836562 CHINT

Контактор CHINT NXC-630 - устройство для частого включения и отключения мощных нагрузок в цепях переменного тока до 630 А. Подходит для управления двигателями, нагревательными элементами и другим промышленным оборудованием. Артикул 836562 обеспечивает надёжную работу в сетях 380–415 В, 50 Гц.

Назначение и область применения

Контактор CHINT NXC-630 предназначен для автоматического коммутирования силовых цепей с высокими токами. Он используется там, где требуется часто включать и выключать оборудование - например, на насосных станциях, конвейерах, компрессорах, системах вентиляции и тепловых установках. Управление осуществляется слаботочным сигналом 220 В постоянного или переменного тока, что позволяет использовать его совместно с PLC, реле и кнопочными пунктами.

Технические характеристики

• Номинальный рабочий ток: 630 А (при AC3 - управление асинхронными двигателями)
• Напряжение управления: 220 В (AC или DC)
• Рабочее напряжение главной цепи: 380–415 В, 50 Гц
• Количество нормально открытых (замыкающих) контактов: 3
• Количество нормально замкнутых контактов: 2
• Тип контакта: механический, с дугогашением
• Частота: 50 Гц

Совместимость и монтаж

Контактор CHINT NXC-630 устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения силовой цепи рассчитаны на провода сечением до 95 мм2. Для управления подключаются два провода к клеммам A1/A2 - полярность не важна при использовании переменного тока, при постоянном - соблюдайте полярность. Монтаж выполняйте в вертикальном положении с допустимым отклонением +-15°. Обеспечьте свободный доступ к контактам для обслуживания.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1. Конструкция защищена от случайного прикосновения к токоведущим частям. Наличие дугогасительной камеры снижает риск возгорания при отключении больших токов. Применяется в соответствии с требованиями ПУЭ и ГОСТ Р 50030.4.1.

Преимущества

• Поддержка управления как от переменного, так и от постоянного тока - гибкость в проектировании схем
• Высокая коммутационная износостойкость благодаря качественным материалам контактов
• Стандартный форм-фактор - легко заменить аналогичные модели других производителей
• Надёжная фиксация на DIN-рейке, исключающая самопроизвольное выпадение
• Максимальная плотность контактов: 2 НО + 2 НЗ позволяют реализовать сложные логические схемы без внешних реле

Ограничения применения

• Не предназначен для работы в условиях взрывоопасной среды - не имеет взрывозащиты
• Не рекомендован для частого включения/выключения свыше 1200 циклов в час - возможен перегрев и быстрый износ
• Напряжение управления строго 220 В - использование других значений (например, 110 В или 24 В) повредит катушку
• Не подходит для работы с емкостными или индуктивными нагрузками выше указанных параметров - требуются специализированные контакторы

Примеры использования

• Управление крупным асинхронным двигателем 300 кВт на конвейере
• Переключение режимов нагрева в термической печи через три параллельных нагревательных элемента
• Автоматическое переключение основного и резервного насоса в системе водоснабжения
• Интеграция в систему управления технологическим процессом с помощью PLC и сигнала 220 В AC

Практические советы

• Проверяйте соответствие сечения кабеля и зажимов - недостаточно большой провод вызывает перегрев
• При монтаже используйте предохранители класса aM перед контактором для защиты от коротких замыканий
• Если контактор работает в условиях повышенной запылённости - регулярно проверяйте состояние контактов и очищайте корпус
• При замене старого контактора - сравнивайте количество и тип контактов (2НО+2НЗ), чтобы сохранить функциональность схемы
• Не забудьте отключить питание перед обслуживанием - даже при отключенном управлении силовые контакты могут находиться под напряжением
