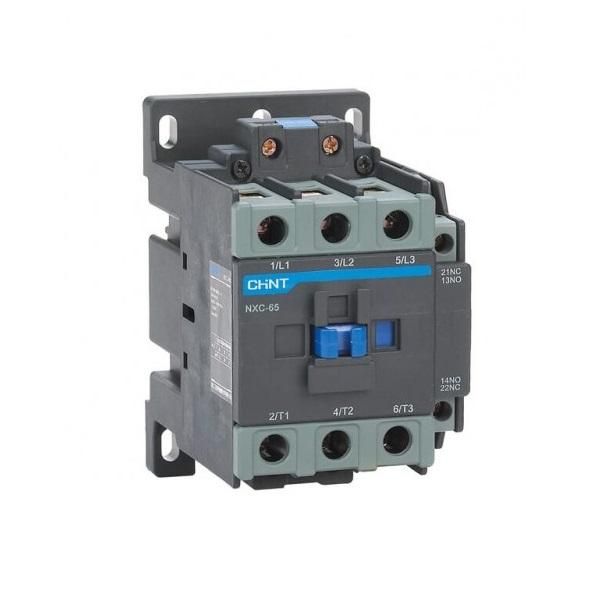

Контактор NXC-65 65А кат. 380В AC 1НО+1НЗ AC-3 (R) CHINT 836795

Контактор NXC-65 от CHINT - надёжное устройство для управления двигателями и другими нагрузками на переменном токе. Артикул 836795 предназначен для частых включений и отключений, обеспечивает долгую службу даже в условиях высоких механических нагрузок.

Назначение и область применения

Контактор NXC-65 используется для дистанционного включения и выключения электрических цепей с током до 65 А. Главная задача - управление двигателями переменного тока, особенно там, где требуется многочисленное пуско-остановочное воздействие. Подходит для автоматических систем: конвейеры, насосы, вентиляторы, компрессоры, станки. Может применяться как часть электромагнитного пускателя при совмещении с тепловым реле.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 65 А
• Номинальное напряжение катушки: 380 В
• Частота: 50 Гц
• Количество нормально открытых (замыкающих) контактов: 3
• Количество нормально замкнутых контактов: 1
• Тип устройства: контактный магнитный пускатель

Совместимость и монтаж

Контактор NXC-65 устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения силовых проводов рассчитаны на медные жилы сечением до 25 мм2. Управляющая катушка работает от сети 380 В - важно проверить соответствие напряжения перед подключением. Для подключения контрольной цепи используйте клеммы A1/A2. Монтаж допускается в вертикальном положении +-15°. Направление установки влияет на срок службы - соблюдайте рекомендации производителя.

Безопасность и стандарты

Контактор NXC-65 соответствует международным стандартам IEC 60947-4-1. Обеспечивает класс изоляции II и степень защиты IP20. Конструкция защищает от случайного прикосновения к токоведущим частям. Применяется в соответствии с требованиями ПУЭ и ГОСТ Р 50030.4.2.

Преимущества

• Компактные габариты - экономия места в щите
• Высокая механическая износостойкость - до 10 млн операций
• Стабильная работа при перегрузках и колебаниях напряжения
• Модульная конструкция - легко комбинируется с тепловыми реле и вспомогательными контактами
• Индикация состояния контакта через визуальное окно на корпусе

Ограничения применения

• Не предназначена для работы с постоянным током - использование на DC повредит контакты
• Работает только при напряжении 380 В +-10%; при более низком напряжении возможны отказы включения
• Не следует использовать в средах с повышенной взрывоопасностью или агрессивными газами - отсутствует специальная герметизация
• Не рекомендуется для частых пусков свыше 120 раз в час - риск перегрева катушки

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентилятором охлаждения в HVAC-системе
• Контроль движения конвейера на пищевом производстве
• Система аварийного отключения станка при срабатывании датчика

Практические советы

• При использовании с тепловым реле выбирайте модель, совместимую с током 65 А - например, RTH-65
• Проверьте плотность затяжки клемм - слабый контакт вызывает нагрев и выход из строя
• Если контактор часто срабатывает, предусмотрите принудительное охлаждение или увеличьте интервалы между включениями
• При замене старого контактора убедитесь, что новый имеет те же типы контактов - 3НО + 1НЗ - чтобы не изменить логику управления
• Артикул 836795 - точный идентификатор; при заказе всегда указывайте его, чтобы получить именно NXC-65, а не аналогичную модель с другим числом контактов
