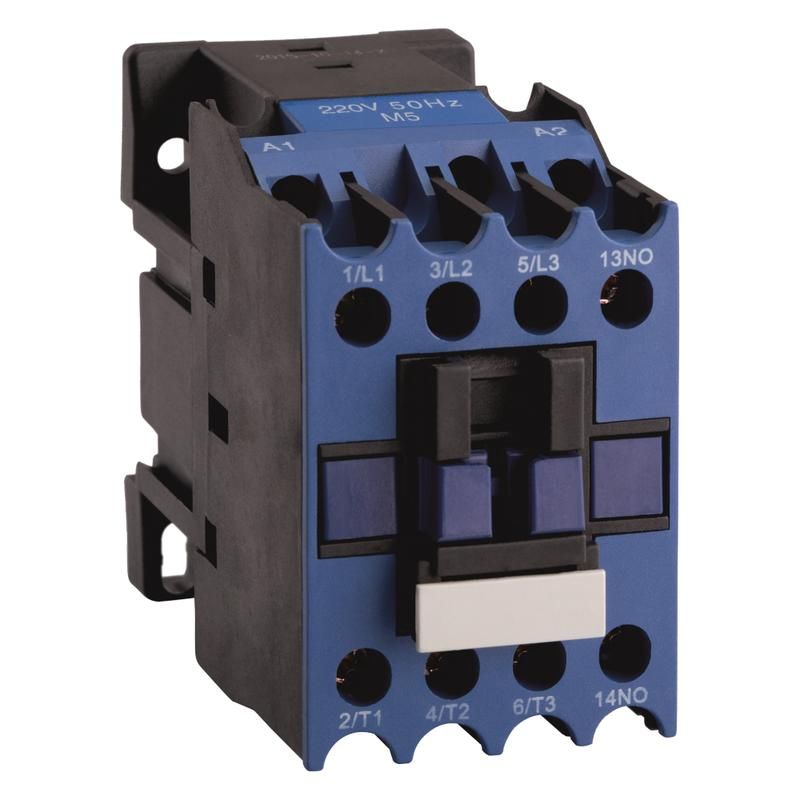

Контактор OptiStart E LC1E1201B5 12А кат. 24В AC 1НЗ КЭАЗ 330257

Контактор LC1E1201B5-12A-1NC-24AC от Кэаз предназначен для коммутации трёхфазной нагрузки до 12 А, управляется напряжением 24 В переменного тока и подходит для частых включений двигателей, насосов и других устройств в промышленных системах.

Назначение и область применения

Контактор LC1E1201B5-12A-1NC-24AC используется для удалённого включения и выключения трёхфазных электроприёмников. Он обеспечивает надёжную работу при частых операциях пуска и остановки. Подходит для управления двигателями мощностью до 5,5 кВт, а также для контроля нагревательных элементов, вентиляторов, насосов, светильников и оборудования в системах АВР. Устанавливается в распределительных щитах на объектах с высокой требовательностью к надёжности - на производствах, в ЖКХ, на энергообъектах.

Технические характеристики

• Номинальный ток: 12 А - максимальный постоянный ток, который контактная система способна переключать без повреждений;
• Число силовых полюсов: 3 - три пары контактов для коммутации всех фаз трёхфазной сети;
• Напряжение катушки управления: 24 В AC - работает исключительно от переменного тока этого уровня; нельзя использовать с постоянным током или другими напряжениями;
• Мощность управляемого двигателя: 5,5 кВт - рекомендованная нагрузка для длительной работы без перегрева;
• Тип тока: переменный (AC) - не DC-цепям;
• Количество нормально замкнутых (НЗ) контактов: 1 - один вспомогательный контакт для сигнализации состояния или блокировки;
• Исполнение: нереверсивный - не позволяет менять направление вращения двигателя, требуется внешний реверсивный контур;
• Степень защиты IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли; подходит только для установки внутри закрытых шкафов;
• Способ монтажа: на винты - крепится болтами к DIN-рейке или плоской поверхности через отверстия в корпусе;
• Подключение силовой цепи: винтовые зажимы - провода затягиваются отвёрткой, допускают медные жилы до 4 мм2.

Совместимость и монтаж

Контактор LC1E1201B5-12A-1NC-24AC совместим с любыми стандартными винтовыми клеммами и DIN-рейками типа TS35. Для монтажа используйте два M5 болта (не входят в комплект). Подключите питание катушки к контроллеру или кнопкам стартера - соблюдайте полярность не важна, так как это переменный ток. Силовые выводы L1–L3 и T1–T3 должны соответствовать фазам нагрузки. Обязательно проверьте соответствие сечения проводов: максимум 4 мм2. Не применяйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Контактор LC1E1201B5-12A-1NC-24AC соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет сертификаты ЕАС. Произведён на Курском электроаппаратном заводе (КЭAZ), что гарантирует соответствие промышленным стандартам России и стран ЕАЭС. Элементы изолированы и рассчитаны на работу в условиях температур от −25C до +40C. Не предназначен для взрывоопасных сред.

Преимущества

• Высокая механическая долговечность - до 1 млн циклов включения/выключения;
• Устойчивость к скачкам напряжения благодаря оптимальному дизайну магнитной системы;
• Легкий доступ к контактам для обслуживания - крышка легко снимается;
• Фиксация в положении после монтажа предотвращает самопроизвольное выпадение;
• Цена ниже аналогичных моделей европейских брендов при сохранении качества сборки.

Ограничения применения

• Не подходит для реверса - для изменения направления вращения нужен второй контактор или специальный реверсивный пускатель;
• IP20 не даёт защиты от влаги - запрещено использование вне герметичных шкафов, особенно во влажных помещениях;
• Катушка 24 В AC требует стабилизированного питания - колебания выше +-10 % вызывают отказы в работе;
• Не предназначен для сверхчастых включений более 600 раз в час - возможен перегрев и быстрый износ контактов;
• Нельзя применять в сетях с высокими гармоническими искажениями (>10%) без дополнительных фильтров.

Примеры использования

• Управление трехфазным насосом в системе водоснабжения;
• Включение тепловой завесы в торговом центре;
• Автоматический пуск вентилятора по сигналу термореле;
• Коммутирование электрокотла в системе отопления;
• Составной элемент в схеме АВР для резервного питания станка.

Практические советы

• Выбирая контактор LC1E1201B5-12A-1NC-24AC, учтите, что он не содержит встроенного теплового реле - для защиты двигателя от перегрузки добавьте отдельный аппарат;
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает изоляцию;
• Для удобства диагностики подключите индикационную лампу к нормальному замкнутому контакту - она покажет состояние контактора;
• Если ваша система часто включается, выбирайте модели с серебросодержащими контактами - они дольше служат при высоких импульсных нагрузках;
• Обязательно пометьте все провода перед демонтажом - контактор LC1E1201B5-12A-1NC-24AC имеет классическую схему, но путаница в подключении катушки приведёт к выходу из строя.
