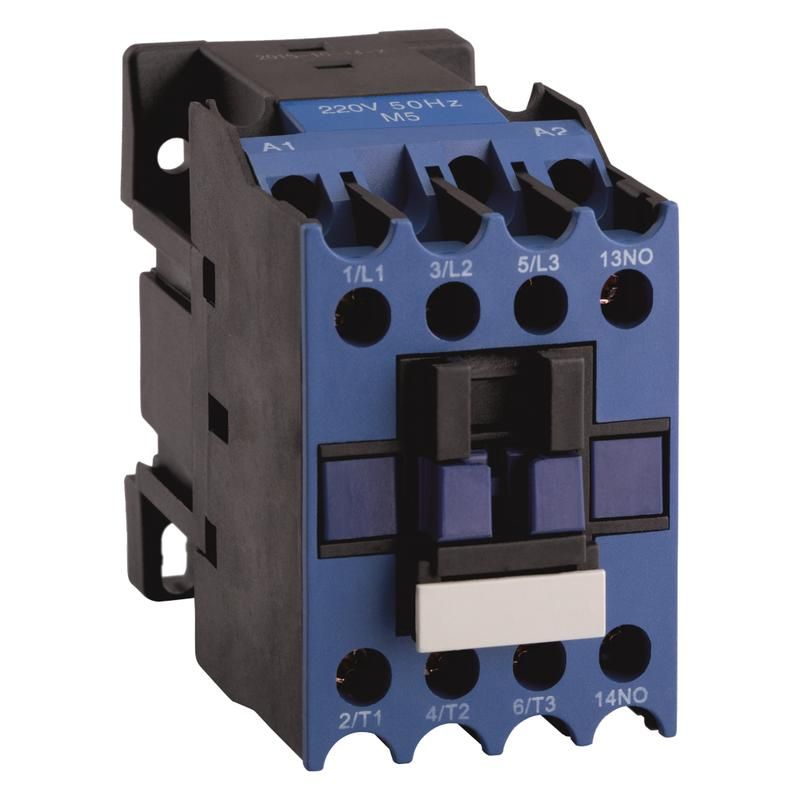

Контактор OptiStart E LC1E1201M5 12А кат. 220В AC 1НЗ КЭАЗ 330259

Контактор LC1E1201M5 12А катушка 220В AC 1НЗ от КЭАЗ предназначен для удалённого включения и отключения электродвигателей до 7,5 кВт в сетях переменного тока. Этот контактный аппарат надёжно работает в промышленной автоматике, особенно там, где требуется частое включение - например, на конвейерах, насосах или в системах АВР.

Назначение и область применения

Контактор LC1E1201M5 12А катушка 220В AC 1НЗ используется для дистанционного управления трёхфазными электродвигателями: запуск, остановка, защита от перегрузок (в сочетании с тепловым реле). Подходит для оборудования с высокой цикличностью работы - насосы, вентиляторы, компрессоры, лифты, краны, станки, системы аварийного питания (АВР), тепловые завесы и промышленное освещение.

Технические характеристики

• Номинальный ток: 12 А - способен коммутировать нагрузку до этого значения без повреждений;
• Напряжение катушки управления: 220 В переменного тока (AC) - требует именно такого напряжения для срабатывания; нельзя использовать с постоянным током или другим напряжением;
• Количество главных силовых контактов: 3 нормально замкнутых (НЗ) - используются для подключения фаз двигателя;
• Количество вспомогательных контактов: 1 нормально замкнутый (НЗ) - применяется для сигнализации состояния или в цепях блокировки;
• Номинальная мощность двигателя: 7,5 кВт - рекомендованная максимальная мощность для долговременной работы;
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя без внешнего переключения;
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли; подходит только для установки внутри щитов;
• Способ подключения: винтовые зажимы - требуют затяжки отверткой, обеспечивают прочную связь;
• Способ монтажа: DIN-рейка или монтажная плата - легко устанавливается на стандартную рейку 35 мм.

Совместимость и монтаж

Контактор LC1E1201M5 12А катушка 220В AC 1НЗ совместим с любыми устройствами, использующими стандартную DIN-рейку. Для подключения силовых проводов используйте жилы сечением до 4 мм2. Управляющая катушка подключается через два вывода A1 и A2 - соблюдайте полярность не требуется, так как работает от переменного тока. Монтаж на плату возможен, но менее удобен - предпочтительно использование DIN-рейки. Не допускается установка вне закрытых шкафов из-за низкой степени защиты IP20.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.2. Произведён на КЭАЗ - предприятии с сертифицированным качеством производства. Компоненты рассчитаны на работу в условиях температур от -40C до +60C и относительной влажности до 85%. Не содержит свинца и других опасных веществ согласно RoHS.

Преимущества

• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/выключения;
• Устойчивость к скачкам напряжения - катушка сохраняет работоспособность при колебаниях +-10% от 220 В;
• Лёгкий доступ к контактам - можно обслуживать без демонтажа устройства с рейки;
• Чёткая визуальная индикация положения - рычажок показывает состояние (включено/выключено);
• Габариты оптимальны - занимает мало места в распределительном щите.

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения нужен второй контактор;
• IP20 исключает применение во влажных, пыльных или открытых помещениях - обязательно помещение в электрощит;
• Не предназначен для работы с постоянным током - катушка 220 В AC не будет срабатывать при DC;
• Максимальная мощность 7,5 кВт - при больших нагрузках требуется контактор большего класса (например, LC1E25 или выше).

Примеры использования

• Автоматический запуск насоса в системе водоснабжения при снижении давления;
• Управление вентилятором в системе кондиционирования воздуха;
• Подключение нагревательных элементов в термических камерах;
• Система АВР - переключение с основного на резервный источник питания;
• Управление конвейерной лентой на производстве с частыми пусками.

Практические советы

• Проверьте соответствие напряжения катушки - 220 В AC - перед подключением. Подача 380 В или постоянного тока вызовет выход из строя;
• Обязательно используйте тепловое реле (например, LR1D) для защиты двигателя от перегрузки - сам контактор не обеспечивает эту функцию;
• При монтаже на DIN-рейку убедитесь, что он плотно защёлкнулся - слабое крепление вызывает нагрев и искрение;
• Не забудьте про вспомогательный контакт - его можно задействовать для индикации включения на пульте управления;
• При замене старого контактора проверьте посадочные размеры - LC1E1201M5 имеет стандартную геометрию, совместимую с аналогами Schneider, TE и другими;
• Для длительной службы регулярно проверяйте затяжку винтов - ослабление контактов приводит к перегреву и отказу.
