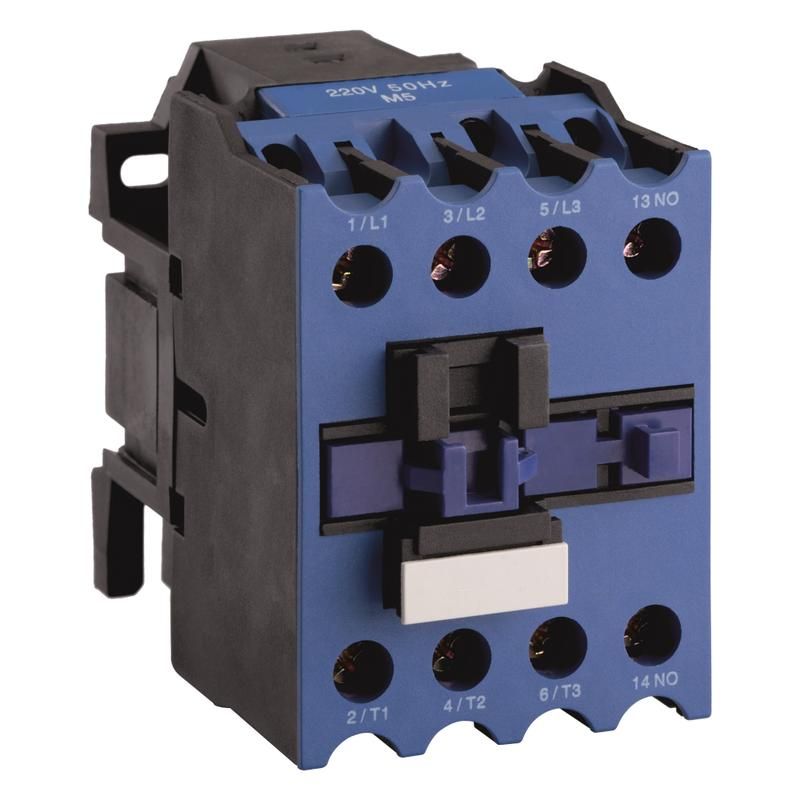

Контактор OptiStart E LC1E2501M5 25А кат. 220В AC 1НЗ КЭАЗ 330277

Контактор LC1E2501M5-25A-1NC-220AC от КЭАЗ предназначен для удалённого включения и выключения трёхфазных электродвигателей до 11 кВт. Этот контактный аппарат используется там, где требуется надёжное коммутирование нагрузки с частыми циклами работы - например, на производствах, в системах автономной автоматизации или в бытовых установках повышенной ответственности.

Назначение и область применения

Контактор LC1E2501M5-25A-1NC-220AC применяется для запуска и остановки электродвигателей переменного тока. Он не обеспечивает реверс - то есть двигатель можно включить только в одном направлении. Подходит для управления оборудованием с постоянным режимом работы: насосами, вентиляторами, компрессорами, конвейерами, тепловыми завесами, станками и системами АВР. Также часто встречается в лифтах и грузоподъёмниках, где важна долговечность и устойчивость к перегрузкам.

Технические характеристики

• Номинальный ток: 25 А - способен безопасно коммутировать нагрузку до этого значения в продолжительном режиме;
• Число полюсов: 3 - контролирует все три фазы трёхфазной сети; подходит исключительно для трёхфазных двигателей;
• Тип тока: переменный (AC) - работает только в сетях с частотой 50/60 Гц;
• Напряжение катушки управления: 220 В AC - требует именно такого напряжения для срабатывания; нельзя использовать с 380 В или постоянным током;
• Мощность двигателя: до 11 кВт - рекомендованная максимальная мощность для длительной эксплуатации;
• Количество нормально замкнутых контактов: 1 - один вспомогательный контакт сигнализацией состояния ("запущено" / "остановлено") или интерлокированием;
• Степень защиты IP20: защищает от предметов больше 12,5 мм, но не от воды и пыли - требует установки внутри щита или корпуса;
• Способ подключения: винтовые зажимы - подходят провода сечением до 4–6 мм2 (по стандарту КЭАЗ);
• Монтаж: на винты - закрепляется болтами M5 на DIN-рейке или плите;
• Исполнение: нереверсивный - не имеет пары контактов для изменения направления вращения.

Совместимость и монтаж

Контактор LC1E2501M5-25A-1NC-220AC совместим с другими устройствами серии LC1E от КЭАЗ - например, с тепловыми реле и кнопочными станциями того же бренда. Для монтажа используйте стандартную DIN-рейку шириной 35 мм. Убедитесь, что расстояние между соседними контактными аппаратами соблюдено - минимум 10 мм для теплоотвода. Подключение силовых проводов выполняйте плотно, без изгибов под углом более 90° - это предотвратит нагрев и окисление контактов. Обязательно проверьте соответствие сечения провода заявленному: слишком тонкий провод вызывает перегрев, слишком толстый - плохо фиксируется в зажиме.

Безопасность и стандарты

Контактор соответствует требованиям МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицирован для применения в промышленных условиях. Однако из-за степени защиты IP20 он не допускается к установке во влажных помещениях, вне герметичных шкафов или на открытых площадках. Не применять в средах с высокой концентрацией металлической пыли, масла или химически активных веществ - возможна потеря контакта или коррозия деталей.

Преимущества

• Высокий ресурс механических операций - до 1 млн циклов включения/выключения;
• Удобная система винтовых зажимов позволяет быстро менять провода без специнструментов;
• Жесткая конструкция рамы снижает риск деформации при вибрациях на производстве;
• Явное положение рычага ручного тестового включения - легко определить состояние устройства даже без питания;
• Широко распространённая серия LC1E - доступность запчастей и аналогов на рынке.

Ограничения применения

• Не реверсивные схемы - для движения в обоих направлениях нужен другой модельный ряд (например, LC1E2501N7);
• Не рассчитан на работу при температуре ниже –25 C или выше +60 C - требует терморегуляции в экстремальных условиях;
• Не следует использовать для управления светодиодными светильниками или импульсными источниками питания - возможно слипание контактов из-за скачков тока;
• Не поддерживает функцию самоблокировки - внешняя схема управления должна предусматривать её самостоятельно;
• IP20 не даёт защиты от попадания жидкости - обязательна установка в закрытом шкафе.

Примеры использования

• Автоматический насос для системы водоснабжения дома - включается по сигналу давления, выключается после достижения заданного уровня;
• Вентиляционная установка в производственном цеху - работает круглосуточно, включаемая через PLC по графику;
• Лифтовая платформа - питание двигателя подаётся через этот контакттер при команде “вверх”;
• Оборудование для пищевой промышленности - контроль пуска смесителей и конвейеров в рамках программы безопасности.

Практические советы

• Выбирая контакттер LC1E2501M5-25A-1NC-220AC, всегда сравнивайте напряжение катушки - 220 В AC ≠ 24 В DC. Перепутав - устройство просто не будет работать;
• Подключайте вспомогательный контакт НЗ к цепи управления - он позволит реализовать блокировку старта при отказе основного контрактора;
• Проверяйте момент затяжки винтов: слабо - плохой контакт, сильно - повредится пластиковая часть зажима;
• При использовании в системах АВР обязательно предусмотреть взаимную блокировку между двумя контакттерами - чтобы они не могли одновременно быть включены;
• Если нагрузка часто перегружена - добавьте тепловое реле (например, LR1D25) рядом - это продлит срок службы самого контакттера.
