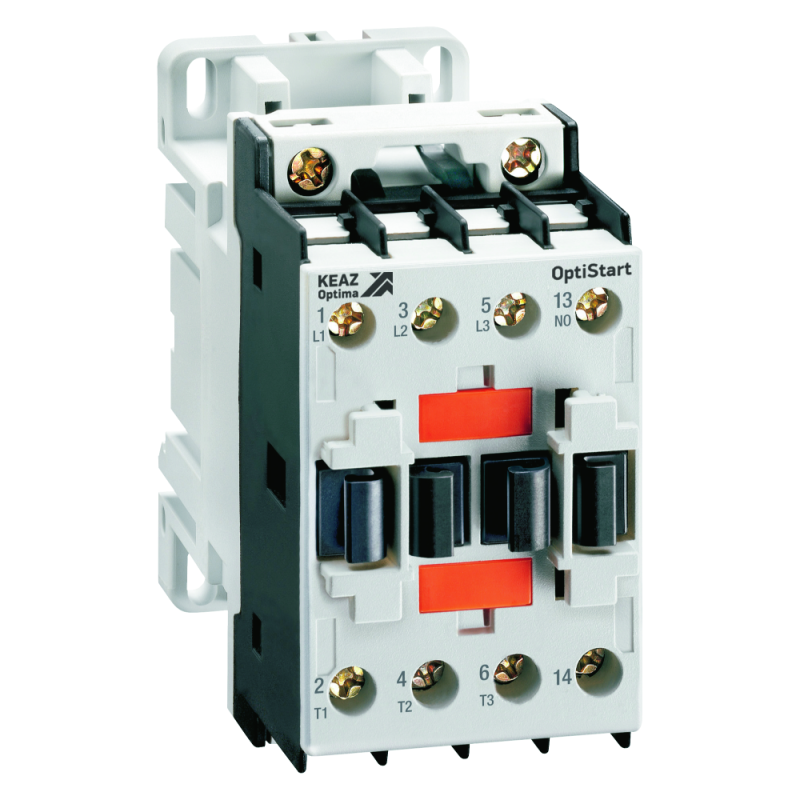

Контактор OptiStart K-F-18-30-01-D220 КЭАЗ 334639

Контактор K-F-18-30-01-D220 от КЭАЗ - это электромагнитный контактный аппарат с постоянным током управления 220 В, предназначенный для частого включения и отключения электродвигателей и других нагрузок переменного тока. Модель входит в серию OptiStart K-F и рассчитана на работу в промышленных системах автоматизации.

Назначение и область применения

K-F-18-30-01-D220 используется для коммутации силовых цепей переменного тока с помощью управляющего сигнала постоянного тока. Подходит для управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, где требуется надёжная и долговечная коммутация. Применяется в системах автоматического управления, на производстве, в энергетике и объектах ЖКХ.

Технические характеристики

• Тип управления: постоянный ток (DC), напряжение катушки 220 В
• Номинальный ток: 30 А при AC-3 (для двигателей)
• Число полюсов: 3
• Максимальный ток при AC-1: до 56 А (резистивная нагрузка)
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, но не от воды и пыли)
• Рабочая температура: от -40 C до +60 C
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

K-F-18-30-01-D220 совместим со стандартной DIN-рейкой 35 мм. Устанавливается без дополнительных креплений. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 10 мм2. Катушка управления подключается к цепям постоянного тока 220 В - важно соблюдать полярность. Напряжение выше или ниже заявленного может вызвать отказ или повреждение устройства.

Безопасность и стандарты

Контактор K-F-18-30-01-D220 соответствует международным нормам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает безопасную коммутацию в соответствии с требованиями к электрооборудованию промышленного назначения. Сертифицирован для работы в условиях повышенной вибрации и перегрузок, характерных для промышленных сред.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций
• Низкий уровень шума при работе благодаря оптимизированной конструкции магнитной системы
• Широкий диапазон рабочих температур позволяет использовать устройство в холодных и жарких помещениях
• Поддержка стандарта DIN-рейки упрощает установку и замену
• Совместимость с другими элементами серии OptiStart K-F - можно легко добавить вспомогательные контакты, фильтры или блокировки

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, влаги или агрессивной среды - степень защиты IP20 исключает использование вне щитов
• Запрещено применять с переменным током на катушке управления - подключение 220 В переменного тока приведёт к выходу из строя
• Не рекомендуется для частых пусков свыше 120 раз в час - это снижает срок службы контактов
• Не имеет встроенной тепловой защиты - необходимо использовать внешние тепловые реле при защите двигателя

Примеры использования

• Управление асинхронным двигателем 15 кВт на конвейере в пищевой промышленности
• Включение насосной группы в системе водоснабжения с управлением от PLC
• Переключение нагревательных элементов в термических камерах
• Автоматическое включение освещения на производственных площадках через реле времени

Практические советы

• При монтаже проверьте соответствие напряжения катушки - 220 В постоянного тока. Использование переменного тока повредит устройство.
• Используйте антивспышные фильтры (RC-цепочки) при управлении индуктивными нагрузками - продлит срок службы контактов.
• Для увеличения функциональности дополняйте K-F-18-30-01-D220 вспомогательными контактами (например, K-F-AC11 или K-F-AC12) - они крепятся на боковой поверхности.
• Обязательно используйте внешнее тепловое реле при защите электродвигателя - сам контакт не обеспечивает перегрузочную защиту.
• При сборке щита учтите посадочные габариты - устройство занимает одну секцию на рейке, но требует свободного места вокруг для теплоотвода.
