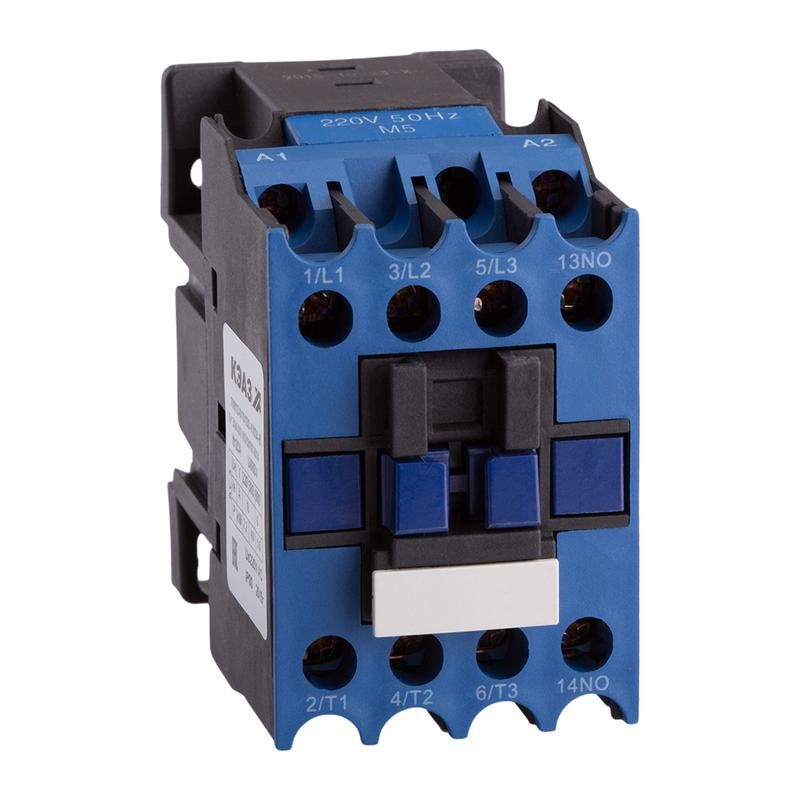

Контактор ПМ12-016150 УХЛ4 В 16А кат. 36В AC 1НО КЭАЗ 315119

Контактор ПМ12-016150 УХЛ4 В, 36В, 1 нормально открытый контакт - устройство для дистанционного включения и отключения электродвигателей до 7,5 кВт с управлением через цепь 36 В переменного тока. Произведён КЭАЗ, артикул 315119, предназначен для промышленной автоматизации в условиях умеренного климата.

Назначение и область применения

Контактор ПМ12-016150 УХЛ4 В, 36В, 1 нормально открытый контакт используется для коммутации силовых цепей переменного тока в системах автоматического управления. Подходит для запуска и остановки электродвигателей мощностью до 7,5 кВт, а также для управления другими нагрузками - насосами, вентиляторами, конвейерами, компрессорами. Применяется в станках, производственных линиях, системах вентиляции и других установках, где требуется надёжное дистанционное управление.

Технические характеристики

• Номинальное напряжение управления: 36 В переменного тока (AC)
• Номинальный ток главных контактов: 16 А
• Количество нормально открытых (НО) силовых контактов: 3
• Номинальная мощность управляемого двигателя: 7,5 кВт
• Род тока: Переменный (AC)
• Исполнение: Открытое - без корпуса, требует установки в защищённую панель
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и влаги
• Способ подключения: Винтовые зажимы для силовых и управляющих цепей

Совместимость и монтаж

Контактор ПМ12-016150 УХЛ4 В, 36В, 1 нормально открытый контакт монтируется на DIN-рейку 35 мм с помощью фиксирующего механизма на задней части устройства. Для подключения используются винтовые зажимы: для силовых цепей - клеммы L1–L3 и T1–T3; для цепи управления - A1 и A2. Напряжение управления 36 В AC соответствует стандартным контроллерам и кнопочным постам в промышленных системах. Убедитесь, что провода имеют достаточное сечение - для 16 А рекомендовано минимум 2,5 мм2 медных жил.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Сертифицирован для работы в условиях категории исполнения УХЛ4 - умеренный климат, с возможными колебаниями температур и повышенной влажностью. Однако из-за степени защиты IP20 не допускается установка в помещениях с высокой запылённостью, влажностью или риском попадания воды. Обязательна установка в закрытую распределительную щитовую.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций включения/отключения
• Надёжная коммутация при перегрузках благодаря тепловой стабильности контактов
• Простота замены - совместим с другими моделями серии ПМЛ, легко заменяется аналогичными контактами
• Низкий уровень шума при работе - оптимизированная конструкция сердечника

Ограничения применения

• Не применяется в средах с агрессивными газами, паром, маслом - отсутствует герметизация
• Запрещено использование вне закрытых щитов из-за IP20
• Не предназначена для частого пуска двигателей с высокими импульсными токами (например, крупные насосы с гидроударами) - возможен быстрый износ контактов
• Не работает при постоянном токе - катушка рассчитана исключительно на 36 В переменного тока

Примеры использования

• Управление трёхфазным асинхронным двигателем 5,5 кВт на конвейере в пищевой промышленности
• Автоматическое включение вентилятора системы охлаждения по сигналу термореле
• Коммутирование нагревательного элемента в сушильной камере через PLC с выходом 36 В AC
• Система аварийной остановки станка по сигналу с кнопки экстренной остановки

Практические советы

• При подборе контактора проверьте соответствие напряжения катушки - 36 В AC - именно такая катушка стоит в ПМ12-016150 УХЛ4 В, 36В, 1 нормально открытый контакт. Не используйте 24 В или 220 В - это выведет устройство из строя.
• Для долгой службы контактов устанавливайте предохранители в цепи питания двигателя - даже при номинале 16 А возможны кратковременные броски тока.
• Проверяйте затяжку винтов после первых 10–20 включений - металл может слегка деформироваться.
• Если нужна защита от пыли и влаги - выбирайте модели с IP54, либо помещайте этот контактор в герметичный корпус.
• Артикул 315119 - это точный номер для заказа запасных частей и замены. Совместим с другими изделиями серии ПМЛ, но не с РТЛ - различаются размеры и крепления.
