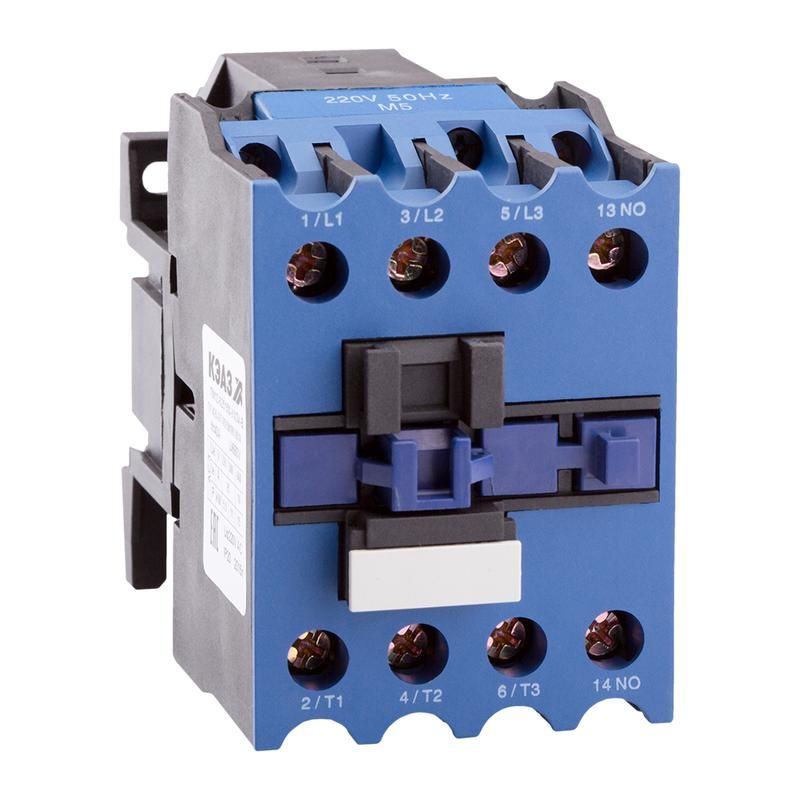

Контактор ПМ12-025100 УХЛ4 В 25А кат. 380В AC 1НО КЭАЗ 315132

Контактор ПМ12-025100 УХЛ4 В - устройство для дистанционного включения и отключения электродвигателей и других нагрузок до 25 А в сетях переменного тока 380 В. Произведён Кэаз, соответствует серии ПМЛ, подходит для промышленной автоматизации.

Назначение и область применения

Контактор ПМ12-025100 УХЛ4 В используется для частого включения и выключения электрических цепей с высокой коммутационной износостойкостью. Применяется в системах управления двигателями насосов, вентиляторов, компрессоров, конвейеров и другого оборудования мощностью до 11 кВт. Подходит для работы в условиях промышленных объектов, где требуется надёжное управление нагрузкой через слабые управляющие сигналы.

Технические характеристики

• Номинальное напряжение управления: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Управляемая мощность электродвигателя: до 11 кВт
• Количество нормально открытых контактов: 3
• Род тока: переменный (AC)
• Исполнение: открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в защищённом месте
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-025100 УХЛ4 В совместим с другими элементами серии ПМЛ и РТЛ. Для монтажа используйте винтовое крепление на металлическую поверхность или DIN-рейку. Подключите управляющую катушку к сети 380 В AC, а силовые контакты - к фазам нагрузки. Все провода должны быть зачищены и плотно затянуты в винтовых зажимах. Обязательно соблюдайте полярность при подключении - хотя контактор не чувствителен к чередованию фаз, важно правильно подсоединить управляющее напряжение.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Несмотря на отсутствие степени защиты выше IP00, он прошёл испытания на механическую прочность и термическую стойкость. Эксплуатация допускается только в помещениях с контролируемой средой - без пыли, влаги и химически активных газов. Не применяйте в местах с риском поражения током без дополнительной защиты.

Преимущества

• Высокая долговечность контактов благодаря оптимальному материалу и конструкции
• Устойчивость к перегрузкам и импульсным токам при запуске двигателей
• Простота замены и обслуживания - все детали легко доступны
• Совместимость с широким спектром устройств управления (реле, кнопочные посты, ПЛК)

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP00 исключает использование в сырых, пыльных или агрессивных средах
• Не рекомендован для частого включения/выключения более 600 раз в час - возможен преждевременный износ контактов
• Требует наличия внешней защиты (корпус, щит) при использовании вблизи людей или технологического оборудования
• Не работает с постоянным током - катушка рассчитана только на 380 В переменного тока

Примеры использования

• Управление трёхфазным асинхронным двигателем 11 кВт на конвейере
• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Коммутирование нагревательных элементов в термокамерах
• Частичная замена старого контактора ПМ12-025100 УХЛ4 В в существующих пультах управления

Практические советы

• Проверьте посадочную площадку перед установкой - она должна быть ровной и жестко закреплённой
• Затягивайте винтовые зажимы усилием 0,5–0,7 Нм - недостаточно или слишком сильно может повредить контакты
• При работе с несколькими контакторами ПМ12-025100 УХЛ4 В в одном шкафе обеспечьте достаточное расстояние между ними для теплоотвода
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не имеет встроенной защиты от КЗ
• При замене убедитесь, что новый экземпляр ПМ12-025100 УХЛ4 В имеет ту же маркировку и тип катушки - отличается только номер партии, а не функционал
