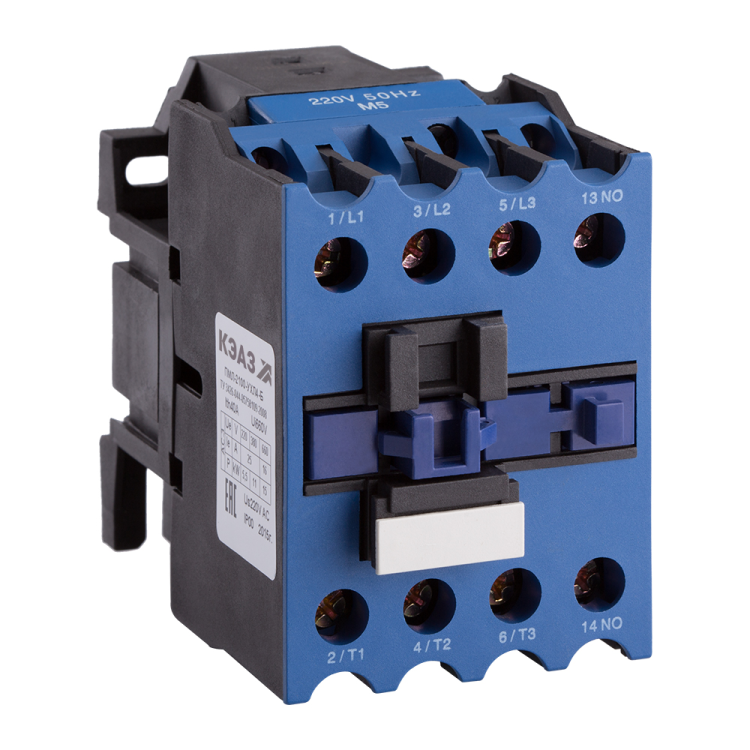

Контактор электромагнитный ПМЛ-2161М-25А-380AC-УХЛ4-Б-КЭАЗ - 229731

Контактор электромагнитный ПМЛ-2161М-25А-380AC-УХЛ4-Б - это надёжное устройство для коммутации трёхфазных электродвигателей и других нагрузок до 25 А в цепях переменного тока. Произведённый КЭАЗ, он предназначен для установки на DIN-рейку и работает в условиях умеренного и холодного климата. Этот контактный аппарат часто применяют в системах автоматизации промышленного оборудования.

Назначение и область применения

Контактор электромагнитный ПМЛ-2161М-25А-380AC-УХЛ4-Б используется для удалённого включения и отключения электрических цепей с высокой частотой операций. Он управляет нагрузками через слаботочную катушку, что позволяет использовать кнопочные посты, термореле или программируемые контроллеры. Подходит для запуска и остановки двигателей мощностью до 11 кВт, а также для управления нагревателями, насосами, компрессорами и другими потребителями переменного тока.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение катушки управления: 380 В
• Номинальный ток главных контактов: 25 А
• Количество главных замыкающих контактов: 3 (НО)
• Количество главных размыкающих контактов: 0
• Количество вспомогательных контактов: 3 НО + 1 НЗ
• Номинальная мощность двигателя: 11 кВт
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 4 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допускает повышенную влажность)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор электромагнитный ПМЛ-2161М-25А-380AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте однопроволочные медные жилы сечением до 4 мм2. Многожильные провода требуют обжима наконечниками. Катушка управления рассчитана исключительно на 380 В AC - подключение к другому напряжению повредит устройство. Вспомогательные контакты можно применять для сигнализации состояния (например, “включен” или “отключен”) или в цепях блокировки.

Безопасность и стандарты

Контактор соответствует требованиям ТУ3426-044-05758109-2008 и прошёл сертификацию КЭАЗ. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от попадания влаги или пыли - поэтому не устанавливайте его в сырых или пыльных местах без дополнительной защиты. Применяйте в сочетании с тепловыми реле или автоматическими выключателями для защиты от перегрузок и коротких замыканий.

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн циклов включения-выключения
• Надёжная фиксация на DIN-рейке без дополнительных креплений
• Гибкая система вспомогательных контактов: 3 НО и 1 НЗ позволяют реализовать различные схемы управления
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях, на открытых площадках и в холодном климате
• Производится на КЭАЗ - заводе с многолетней репутацией в области промышленной автоматики

Ограничения применения

• Не предназначена для работы с постоянным током - катушка 380 В AC не сработает на DC
• IP20 не допускает использование во влажных средах, на улице или в пыльных цехах без корпуса
• Отсутствие размыкающих главных контактов - нельзя использовать для отключения нулевой линии или создания разрыва в цепи питания
• Поддерживается только одно направление включения - реверс требует двух контакторов
• Максимальное сечение кабеля - 4 мм2; большие провода не войдут в зажимы

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения
• Автоматический запуск воздушного компрессора по сигналу от давления
• Коммутирование нагревательных элементов в сушильных камерах
• Цепь управления конвейером с использованием вспомогательного НЗ-контакта для индикации “занят”
• Система аварийного отключения станка через кнопку “Стоп”, связанную с катушкой 380 В

Практические советы

• Проверьте напряжение сети перед подключением катушки - даже кратковременное превышение 380 В может вызвать её выход из строя
• При монтаже на DIN-рейку убедитесь, что контакт между устройством и рейкой плотный - плохой контакт снижает теплоотдачу и увеличивает риск перегрева
• Для долгой службы рекомендуется периодически проверять затяжку винтовых зажимов - особенно после первых нескольких десятков включений
• Если требуется реверс двигателя, используйте два таких контактора с взаимоблокировкой
• Контактор ПМЛ-2161М-25А-380AC-УХЛ4-Б - часть серии ПМЛ, которая имеет унифицированные габариты и клеммы - легко заменить аналогичным устройством из этой же серии
