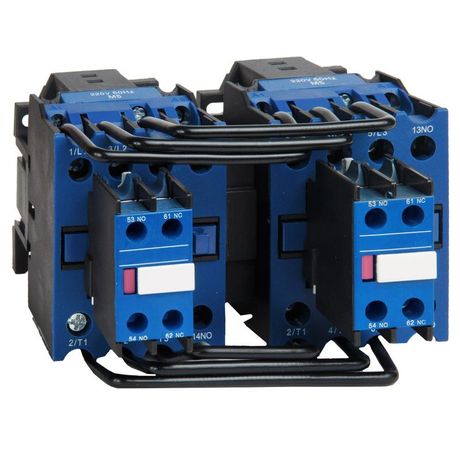

Контактор ПМ12-025501 УХЛ4 В 25А кат. 220В AC 4НО+6НЗ КЭАЗ 312352

Контактор ПМ12-025501 УХЛ4 В, 220В, 4 нормально открытых + 6 нормально закрытых контактов от КЭАЗ предназначен для частого включения и отключения электродвигателей до 11 кВт в сетях переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию силовых цепей с помощью управляющей катушки на 220 В и сочетает шесть нормально открытых и четыре нормально закрытых контакта для гибкой реализации логических схем.

Назначение и область применения

Контактор ПМ12-025501 УХЛ4 В, 220В, 4 нормально открытых + 6 нормально закрытых контактов используется для автоматического управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим частого включения/выключения. Подходит для систем управления в промышленной автоматике, где требуется комбинированная работа нормально открытых и нормально закрытых контактов - например, для блокировок, переключений режимов или сигнализации.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Управляемая мощность двигателя: до 11 кВт
• Количество нормально открытых (НО) контактов: 6
• Количество нормально закрытых (НЗ) контактов: 4
• Род тока: переменный (AC)
• Степень защиты: IP00 - без защиты от внешних воздействий
• Исполнение: открытое - корпус не защищён, требует установки в щите или защищённом месте
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-025501 УХЛ4 В, 220В, 4 нормально открытых + 6 нормально закрытых контактов монтируется с помощью винтового крепления. Для установки используйте DIN-рейку стандарта EN 60715 или крепёжные отверстия на основании аппарата. Подключайте силовые провода через винтовые зажимы - момент затяжки не должен превышать рекомендованный производителем, чтобы избежать повреждения контактов. Управляющая катушка подключается к сети 220 В AC через кнопочные посты, термореле или другие устройства управления. Обратите внимание: контакты не предназначены для работы с постоянным током.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и сертифицирован для эксплуатации в условиях категории исполнения УХЛ4 - умеренный и холодный климат с повышенной влажностью. Однако степень защиты IP00 требует обязательной установки внутри распределительного щита или герметичного кожуха. Не допускается использование в местах с доступом людей, пылью, брызгами воды или агрессивными средами без дополнительной защиты.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций при нагрузке 25 А
• Гибкая конфигурация контактов: 6 НО + 4 НЗ позволяют реализовать сложные логические схемы без дополнительных реле
• Надёжность производства: КЭАЗ - один из старейших и проверенных производителей контактной аппаратуры в России
• Простой и понятный монтаж благодаря унифицированным винтовым зажимам

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для открытой установки - IP00 не защищает от пыли, влаги и механических повреждений
• Не рассчитан на работу с постоянным током - только переменный ток 220 В
• Не использовать при температуре ниже -40 C или выше +60 C - указано в классификации УХЛ4
• Не рекомендуется для частого пуска двигателей свыше 11 кВт - возможен быстрый износ контактов

Примеры использования

• Автоматический запуск вентиляционного оборудования с аварийной остановкой по сигналу датчика (использование одного НЗ контакта для размыкания цепи)
• Управление конвейером с функцией реверса - два контактора с блокировкой через НЗ контакты
• Система освещения с дублирующим управлением: включение света по таймеру (НО) и ручное отключение (НЗ)
• Щит управления насосной станцией: основной пуск через НО, контроль состояния - через НЗ

Практические советы

• Выбирая контактор ПМ12-025501 УХЛ4 В, 220В, 4 нормально открытых + 6 нормально закрытых контактов, убедитесь, что ваша система управления работает именно на 220 В AC - применение других напряжений приведёт к выходу катушки из строя
• Для долгой службы используйте дополнительные RC-цепочки или варисторы на входе катушки - это снижает импульсные помехи и продлевает срок службы
• Проверьте соответствие сечения проводов: для 25 А минимум 4 мм2 медного провода
• При сборке щита располагайте контактор подальше от нагревательных элементов - перегрев снижает надёжность коммутации
• Артикул 312352 - единственный идентификатор этого конкретного варианта; не путайте с другими моделями серии ПМ12, даже если они кажутся похожими
