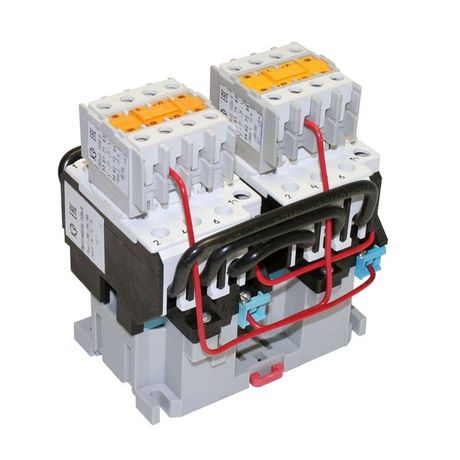

Контактор электромагнитный ПМ12-040550 УХЛ4 В, 380В, (6з+4р) - 050550640ВВ380000010 КашинЗЭА

Контактор электромагнитный ПМ12-040550 УХЛ4 В 380В - устройство для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в промышленных условиях. Артикул 050550640вв380000010 указывает на конкретную модификацию с 6 нормально открытыми и 4 нормально закрытыми контактами.

Назначение и область применения

Контактор электромагнитный ПМ12-040550 УХЛ4 В 380В предназначен для коммутации силовых цепей трёхфазных асинхронных двигателей. Он используется в стационарных системах автоматизации для запуска, остановки и реверса двигателей при напряжении до 660 В и частоте 50–60 Гц. Подходит для оборудования с высокой цикличностью включения: конвейеры, насосы, вентиляторы, станки.

Технические характеристики

• Номинальное напряжение катушки: 380 В переменного тока
• Частота: 50/60 Гц
• Количество вспомогательных контактов: 6 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Степень защиты: IP00 (без корпусной защиты - требует установки в щите)
• Исполнение: УХЛ4 - для работы в умеренном климате с повышенной влажностью и температурой от −40C до +40C
• Рассчитан на применение в сетях до 660 В

Совместимость и монтаж

Контактор ПМ12-040550 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Катушка управления питается от сети 380 В - подключение выполняется к клеммам A1/A2. Главные силовые контакты рассчитаны на токи до 9 А (по классическому режиму AC-1). Вспомогательные контакты (6 НО + 4 НЗ) используются для построения схем управления, блокировок и сигнализации. Для подключения проводов рекомендуется использовать жилы сечением до 2,5 мм2. Монтаж допускается только в защищённых помещениях - контактор не имеет внешней степени защиты.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Для предотвращения пробоя изоляции катушки при отключении рекомендуется установить ограничитель перенапряжений ОПН параллельно её выводам - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Высокая надёжность механических контактов благодаря исполнению от КЗЭА - производителя с многолетним опытом в промышленной аппаратуре
• Гибкая конфигурация вспомогательных контактов: 6 НО + 4 НЗ позволяют реализовать сложные схемы управления без дополнительных реле
• Устойчивость к колебаниям напряжения в пределах +-10% от номинала
• Поддержка реверсивных схем - возможность одновременного использования НО и НЗ контактов для взаимоблокировки

Ограничения применения

• Не предназначен для частотного регулирования - не выдерживает импульсных нагрузок от частотников без дополнительной защиты
• Не имеет собственной защиты от перегрузок - требуется установка теплового реле или электронного защитного устройства
• Не работает во влажных, пыльных или агрессивных средах без герметичного корпуса - IP00 требует обязательной установки в распределительный шкаф
• Не применяется в мобильных или наружных установках без дополнительной защиты

Примеры использования

• Управление насосной станцией - запуск/остановка по сигналу от датчика уровня
• Реверсивная схема конвейера - изменение направления движения через переключение фаз
• Автоматизация вентиляционной системы - включение в зависимости от температуры
• Система аварийного отключения - использование одного из НЗ контактов для размыкания цепи питания при срабатывании сигнализации

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (380 В) - неверное питание вызовет отказ или повреждение
• При сборке схем с реверсом используйте механическую и электрическую блокировку между двумя контакторами - чтобы исключить короткое замыкание
• Если контактор часто включается (>120 раз/час), контролируйте нагрев - длительная работа при максимальных токах снижает срок службы
• Для продления срока службы катушки установите ОПН - даже если он не указан в базовой комплектации
• Проверяйте посадочные размеры перед заказом - хотя контактор стандартизирован, совместимость с другими сериями (например, ПМ12-040550) должна быть подтверждена по чертежам
